Всасывающий фильтр 10-80-2

Устанавливается на всасывающей магистрали насоса.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

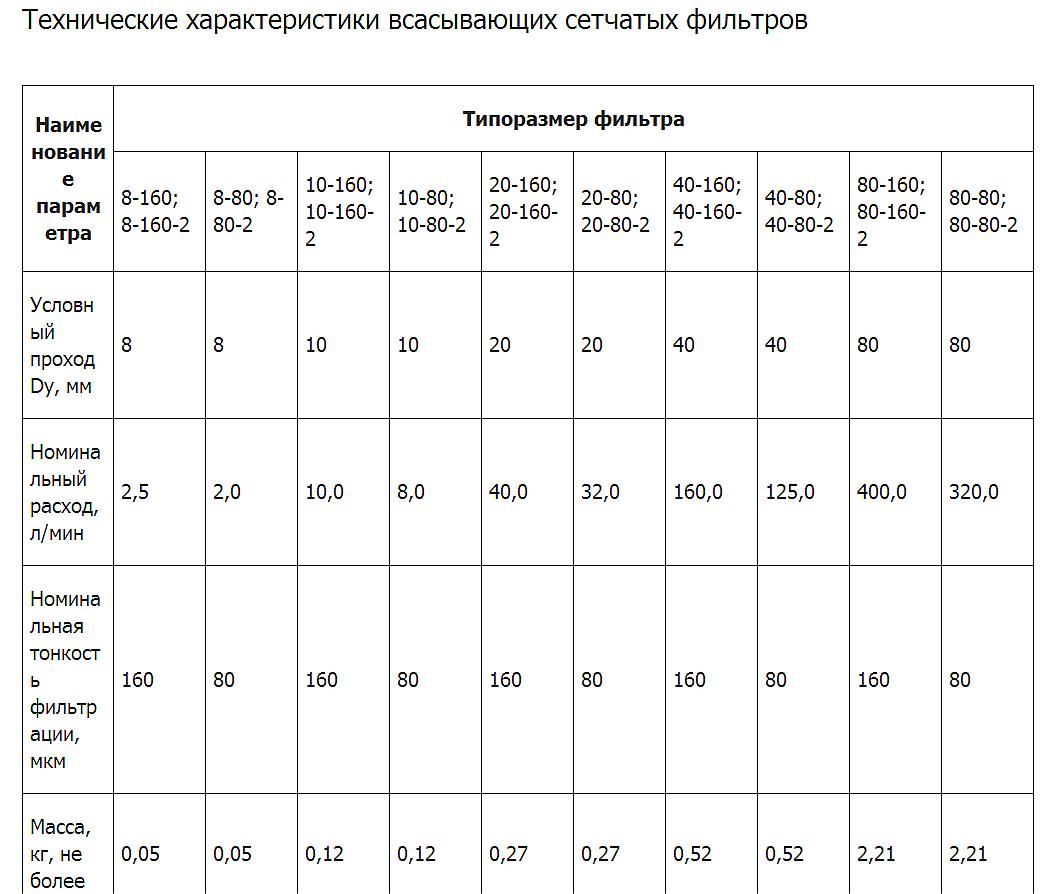

Технические характеристики: всасывающий фильтр 10-80-2

Параметр	Значения
Условный проход, мм	10
Ном. тонкость фильтрации, мкм	80
Ном. расход, л/мин	8,0
Предохранительный клапан	есть
Вес, кг	0,16

Дополнительный устройства к всасывающему фильтру 10-80 для защиты гидросистем

Перепускной клапан
Индикатор загрязненности

Рекомендуем устанавливать всасывающий фильтр 10-80-2.

Устанавливая насос в гидравлическую систему, укомплектовывайте его фильтром всасывающим сетчатым (клапаном)в случаях:

наличия в рабочей жидкости загрязнений - крупных частиц свыше 100 мкм
бак недоступен для качественной очистки
от насоса питаются несколько гидросистем.

Тем самым, гидравлическая система будет защищена от проникновения крупных частиц свыше 100 мкм, увеличена его работоспособность и долговечность.

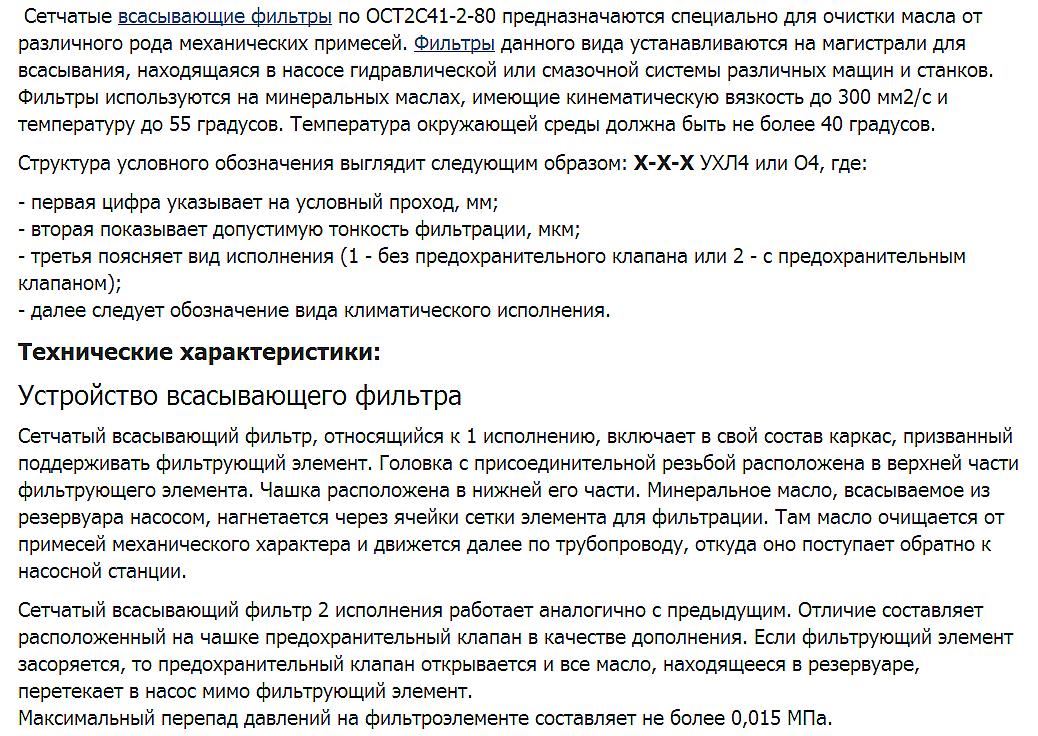

Сетчатые всасывающие фильтры по ОСТ2С41-2-80 предназначаются специально для очистки масла от различного рода механических примесей.

Фильтры данного вида устанавливаются на магистрали для всасывания, находящаяся в насосе гидравлической или смазочной системы различных машин и станков.

Работают на минеральных маслах, имеющие кинематическую вязкость до 300 мм2/с и температуру до 55 градусов. Температура окружающей среды должна быть не более 40 градусов.

Структура условного обозначения выглядит следующим образом: Х-Х-Х УХЛ4 или О4, где:

- первая цифра указывает на условный проход, мм;
- вторая показывает допустимую тонкость фильтрации, мкм;
- третья поясняет вид исполнения (1 - без предохранительного клапана или 2 - с предохранительным клапаном);
- далее следует обозначение вида климатического исполнения.

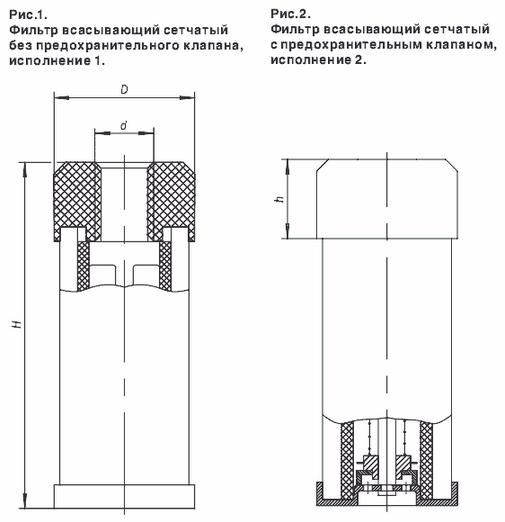

Устройство всасывающего фильтра

Сетчатый всасывающий фильтр, относящийся к 1 исполнению, включает в свой состав каркас, призванный поддерживать фильтрующий элемент.

Головка с присоединительной резьбой расположена в верхней части фильтрующего элемента. Чашка расположена в нижней его части. Минеральное масло, всасываемое из резервуара насосом, нагнетается через ячейки сетки элемента для фильтрации.

Там масло очищается от примесей механического характера и движется далее по трубопроводу, откуда оно поступает обратно к насосной станции.

Сетчатый всасывающий фильтр 2 исполнения работает аналогично с предыдущим.

Отличие составляет расположенный на чашке предохранительный клапан в качестве дополнения. Если фильтрующий элемент засоряется, то предохранительный клапан открывается и все масло, находящееся в резервуаре, перетекает в насос мимо фильтрующий элемент.

Максимальный перепад давлений на фильтроэлементе составляет не более 0,015 МПа.

Устройство и работа, чертёж фильтра см. в галерее изображений.
