Гидравлический распределитель — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия.
Предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических линиях, машинах, оборудовании.
Используется в дорожно-транспортных, сельскохозяйственных и других машинах. Устанавливается в гидросистемы станков, гидравлических прессов, в системы и устройства с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) работающие при температуре от -20ºС до +70ºС.

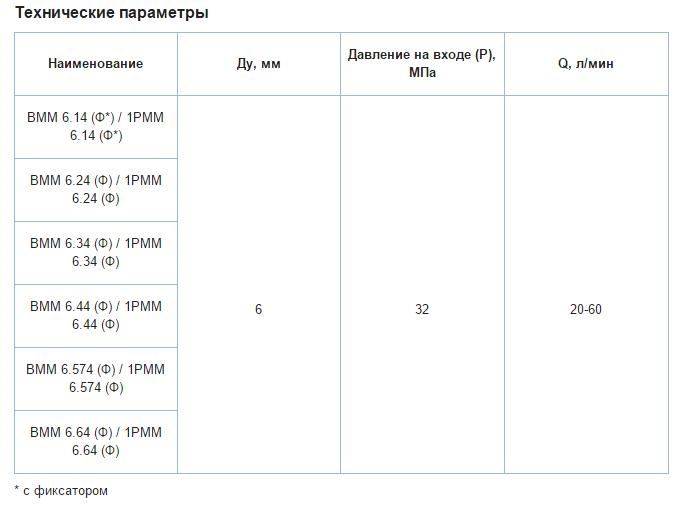

| Наименование характеристики | Значение |
| ДУ | 6 мм |

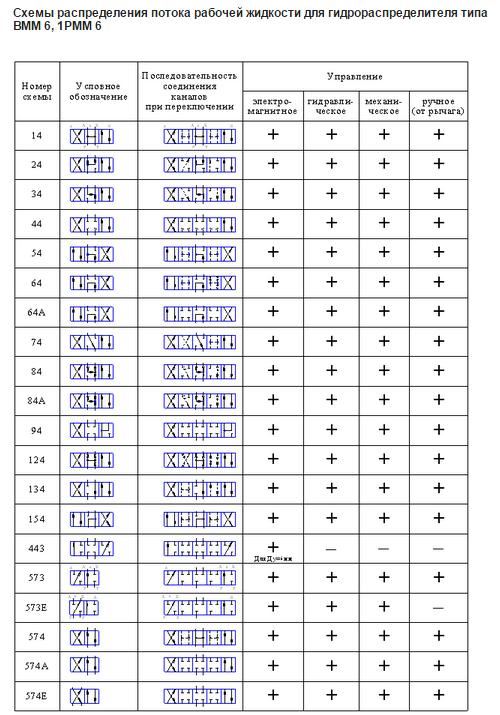

| Схема распределения потока жидкости (гидросхема) | 34 |
| Расход рабочей жидкости | 20-25 л/мин |
| Давление на входе (номинальное) | 32 МПа |
| Давление на выходе (максимальное) | 10 МПа |
| Максимальное давление управления | 0,6-6,0 МПа |
| Продолжительность включения при давлении 32 МПа | 10 мин |
| C фиксацией золотника в среднем положении шариковым пружинным фиксатором | Обозначение Ф |

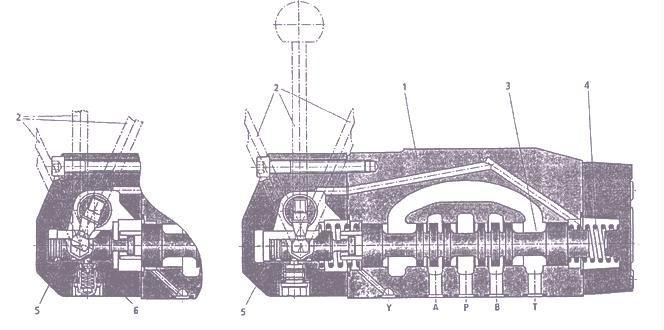

корпус
золотник - переключается вручную
электромагнит (один или два)
каналы, с помощью которых подключаются гидролинии
рукоятка или поворотный переключатель
шариковый пружинный фиксатор
Золотник в корпусе переключается вручную с помощью рукоятки (или поворотного переключателя), связанной с золотником через поводок.
В гидрораспределителе 1РММ6 34 Ф пружины отсутствуют и золотник в каждой из позиций удерживается шариковым пружинным фиксатором.
Смещение золотника в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.
Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.
Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом.
| Гидрораспределитель 1РММ6 | Гидрораспределитель 1РММ10 | ||
| с фиксацией пружинами | шариковым пружинным фиксатором |
с фиксацией пружинами |
шариковым пружинным фиксатором |
|
=1ВМР6 574А |
1РММ6 34Ф |
||
Используемая для гидрораспределителей 1РММ6 14Ф рабочая жидкость по ГОСТ 17216-71 требует очистки не грубее 12-го класса чистоты. Следовательно, от применения фильтров (с тонкостью фильтрации ном. не грубее 25 мкм) зависит надёжность и долговечность гидроаппарата.
Предъявляемым требованиям соответствуют следующие рабочие жидкости: ИГП-30, ИГП-34, ИГП-18, ВНИИ НП-403 при температуре рабочей жидкости от +1 до +70ºC.
Использование других жидкостей с аналогичными свойствами допускается. Гидрораспределители 1РММ эксплуатируются на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с.
