Гидрозамок ГЗМ 10/3

Гидрозамки типа ГЗМ-10/3 обеспечивают пропускание потока рабочей жидкости (РЖ) в одном направлении и запирание в обратном направлении при наличии управляющего воздействия, а при его наличии - для пропускания потока в прямом и обратном направлениях.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

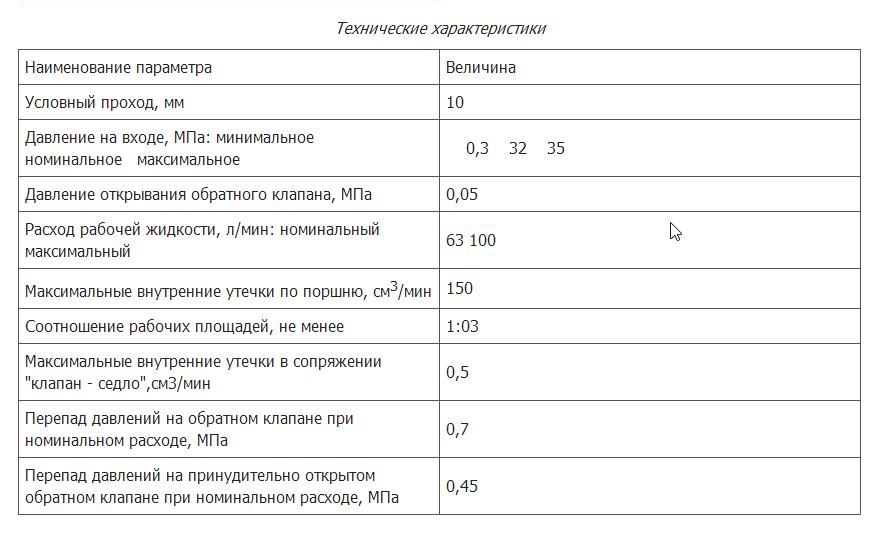

Технические параметры гидрозамков ГЗМ 10/3

Наименование параметра Величина
Условный проход, мм 10
Давление на входе, МПа: минимальное номинальное количество     0,3 32 35
Давление открывания обратного клапана, МПа 0,05
Расход рабочей жидкости, л / мин: номинальный максимальный 63 100
Максимальные внутренние утечки по поршню, см 3 / мин 150
Соотношение рабочих площадей, не менее 1:03
Максимальные внутренние утечки в сопряжении "клапан - седло", см3 / мин 0,5
Перепад давлений на обратном клапане при номинальном расходе, МПа 0,7
Перепад давлений на принудительно открытые обратные клапаны при номинальном расходе, МПа 0.45



Устройство и работа

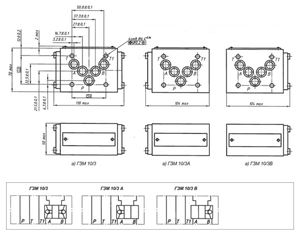

Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16 / 3М и ГЗМ-20 / 3М.


В расточках корпуса ГЗМ - * / 3МА и ГЗМ - * / 3МВ.

Для повышения соотношения рабочих площадок при использовании дифференциальных гидроцилиндров в запорных элементов гидрозамков исполнений ГЗМ-16 / 3М и ГЗМ-20 / 3М могут устанавливаться вспомогательные клапаны (декомпрессоры).

Гидрозамки устанавливаются между гидрораспределителем и монтажной плитой, а уплотнения - в сборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса.
