Клапан редукционный Rexroth DR 20-5-52/350УМ

редукционные клапаны непрямого действия типа DR
стыкового присоединения

Клапаны давления DR20-2-5X/... представляют собой клапаны ограничения давления с непрямым управлением.

Применяются для ограничения рабочего давления.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Давление на выходе - 350 бар

Объемный расход ("P") - 300 л/мин

Объемный расход ("G") - 300 л/мин

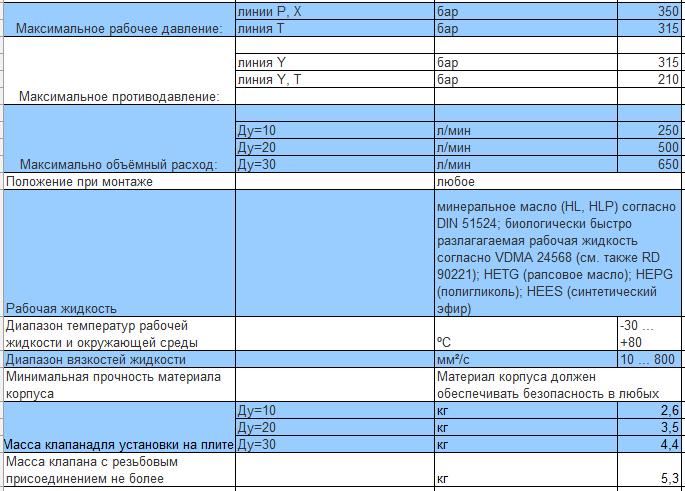

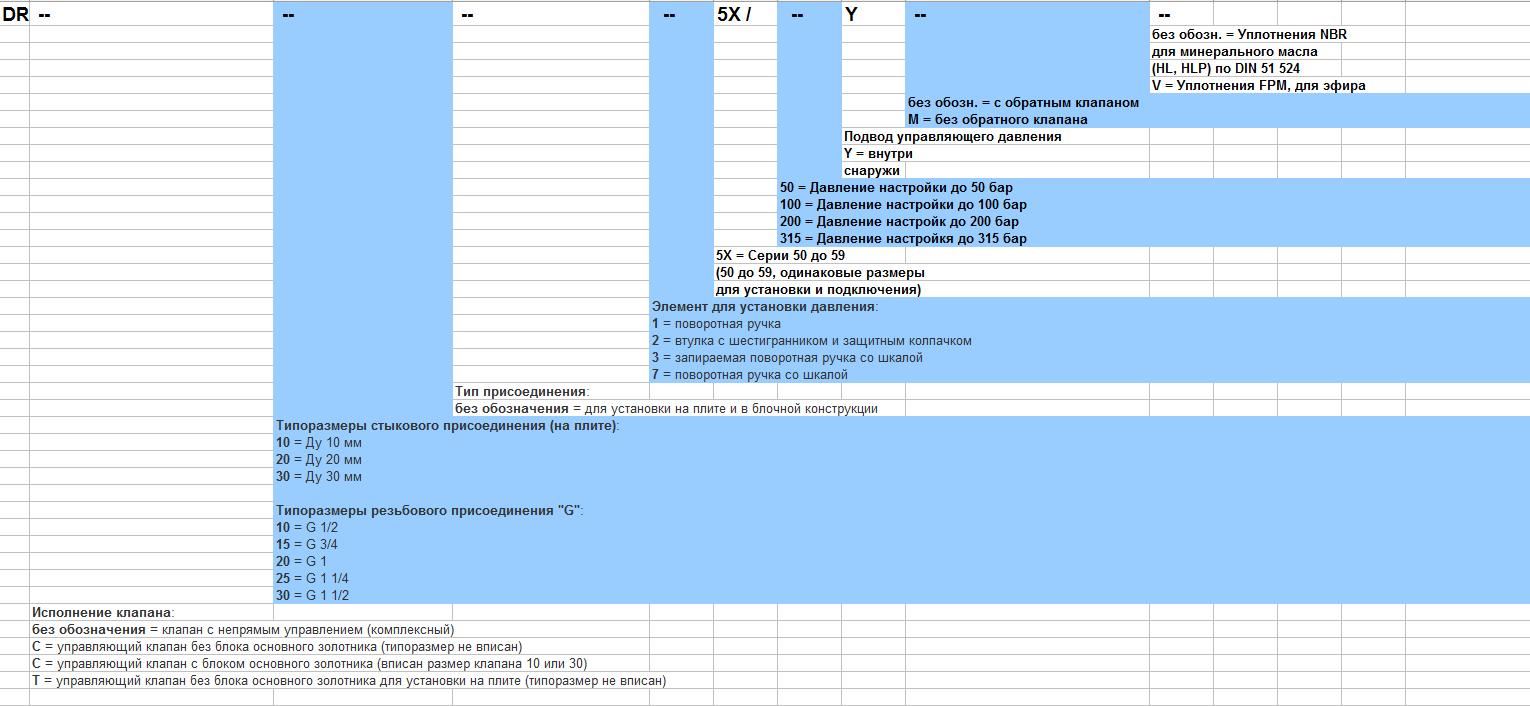

Клапан Rexroth DR 20-5-52/350УМ: параметры

Для установки на плите ("P").

Расположение монтажных отверстий в соответствии с DIN 24340 форма D, ISO 5781 и CETOP-RP 121 H.

Для установки в блочную конструкцию ("C").

Для резьбового присоединения ("G").

В виде встроенного клапана ("K").

4 ступени давления.

4 элемента для установки давления, по выбору:

вращающаяся ручка
втулка с шестигранником и защитным колпачком
запираемая вращающаяся ручка со шкалой
вращающаяся ручка со шкалой

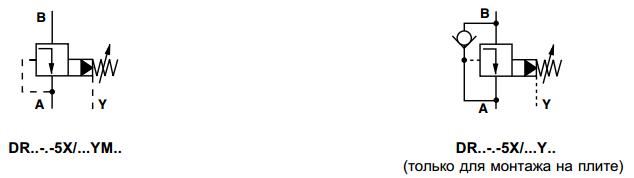

Обратный клапан, по выбору (только при исполнении "P").

Принцип работы клапана Рексрот DR 20-5-52/350УМ

rexroth-dr-20-5-52-350-um.устройство ecnhjqcndj

Управление происходит по выходному давлению.

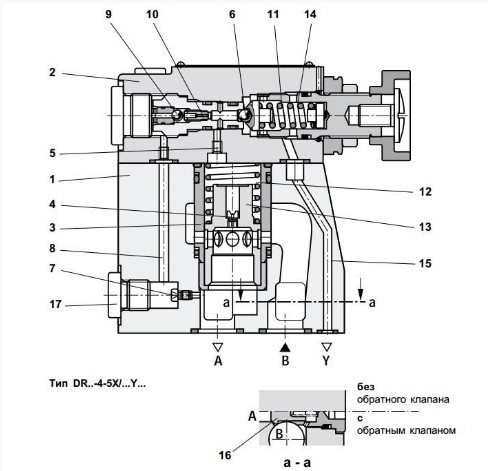

Как устроен и работает

Представлен

основным клапаном (1) с комплектом плунжера (3)

клапаном предуправления (2) с элементом настройки.

Рабочая жидкость (РЖ) свободно перетекает из канала B в канал A при открытом клапане.

Давление в канале A давит на нижний торец плунжера.

Одновременно к клапану(2) давление поступает через дроссель (7), канал (8), обратный клапан (9) и дроссель (10) , а к верхнему торцу плунжера по каналу (5) через дроссель (4).

Степень сжатия пружины (11) определяет давление перед шариком (6) и в полости (12), до которого плунжер находится в исходном состоянии.

При открытии клапана (6) плунжер поднимается с перекрытием потока из B в A.

Заданное редуцированное давление достигается при равновесии давления в канале A и давления, заданного затяжкой пружины (11).

Дренажный канал из полости (14) пружины всегда выводится в бак по каналу (15).

По выбору, может быть установлен обратный клапан (16) для свободного перетекания из канала A в канал B.

Гнездо (17) служит для присоединения манометра к каналу A.
