Классика гидравлики: гидрораспределитель с механическим управлением

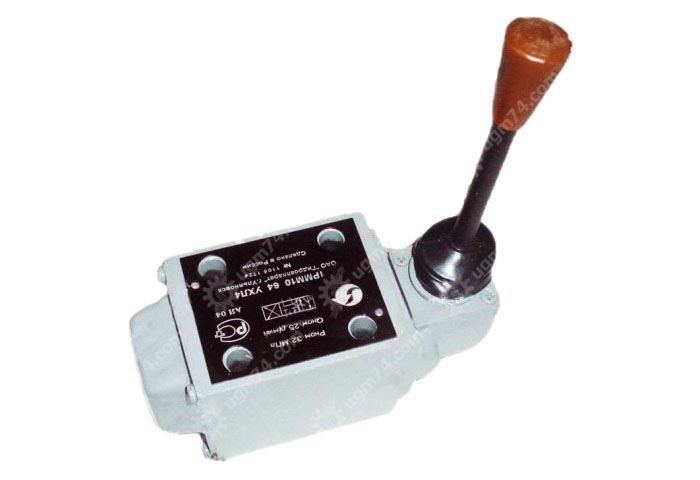

В мире промышленной гидравлики устройства с ручным приводом по-прежнему занимают прочные позиции. Гидрораспределитель с механическим управлением — это устройство, которое направляет поток рабочей жидкости в исполнительные механизмы (цилиндры, гидромоторы) за счет физического перемещения золотника оператором. Этот высокотехнологичный узел обеспечивает точность и безопасность работы техники.

Устройство и принцип действия

Конструктивно механический распределитель состоит из литого алюминиевого или чугунного корпуса, внутри находится прецизионный золотник — цилиндрический стержень с проточками. Золотник перемещается внутри гильзы/ в корпусе с микронным зазором, что исключает утечки.

Управление осуществляется через рукоятку, которая воздействует на шток.

Существует 3 основных типа привода:

рычажный (наиболее распространенный),
кнопочный (для кратковременных операций),
педальный.

Особенностью является наличие центрирующих пружин: при отпускании рукоятки золотник автоматически возвращается в нейтральное положение, перекрывая поток. Для фиксации позиции (например, в случае "плавающего" режима) используются механические фиксаторы — шариковые или кулачковые.

Сфера применения

Механические распределители незаменимы там, где важны надежность и мгновенная реакция.

Сельхозтехника: тракторы (управление навеской, плугами), комбайны, погрузчики.
Строительная техника: малогабаритные экскаваторы, бульдозеры, мини-погрузчики, гидроножницы.
Коммунальное хозяйство: снегоуборщики, подъемники, мусоровозы.
Станочное оборудование: гидравлические прессы, листогибочные станки, где оператору необходимо "чувствовать" усилие.
Судовая техника и авиация: рулевые механизмы и выпуск шасси (в качестве резервного контура).

Плюсы механического управления

Почему инженеры не спешат отказываться от "механики", несмотря на развитие джойстиков с обратной связью?

Надежность и ремонтопригодность: отсутствие электроники исключает риски сбоев от помех или короткого замыкания. Устройство можно отремонтировать в полевых условиях.
Низкая стоимость: модели значительно дешевле пропорциональных и электрогидравлических аналогов.
Интуитивность: положение рукоятки напрямую определяет скорость и направление движения штока.
Мгновенное срабатывание: отсутствие задержек на обработку сигнала делает управление точным и безопасным, особенно при работе с тяжелыми грузами.
Независимость от источника питания: управление не зависит от наличия электроэнергии в бортовой сети — достаточно давления в гидросистеме.

Недостатки

усталость оператора при длительной работе;
невозможность точного пропорционального регулирования без дополнительных гидравлических клапанов;
существуют ограничения по усилию на рычаге (обычно до 100 Н), что накладывает ограничения на размеры золотников.

Т.е.: модели с механическим управлением — это эталон баланса между простотой и функциональностью. Пока существуют задачи, где важнее "железная" надежность, чем сложная автоматика, устройства будут оставаться сердцем гидравлических систем.

Подходят для техники, работающей в агрессивных условиях, где отказ электроники может стоить дороже самой машины.
