Реле давления 2С57-5Н: техническая информация
|
Наименование параметра |
Типоразмеры |
||
|
1С57-5Н |
2С57-5Н |
3С57-5Н |
|
|
Номинальное давление, МПа |
0,16 |
1,0 |
6,3 |
|
Минимальное давление, МПа |
0,04 |
0,1 |
0,4 |
|
Зона нечувствительности, МПа |
0,02 |
0,03…0,06 |
0,3 |
|
Масса, кг |
0,43 |
0,43 |
0,43 |
|
Наименование параметров |
Величина |
|
Род тока |
переменный или постоянный |
|
Номинальный ток, А |
2,5 |
|
Частота переменного тока, Гц |
50…60 |
|
Номинальное напряжение, В |
|
|
Для переменного тока |
380 |
|
Для постоянного тока |
220 |
|
Частота переключения в час |
1200 |
|
Ресурс, млн циклов |
6,3 |

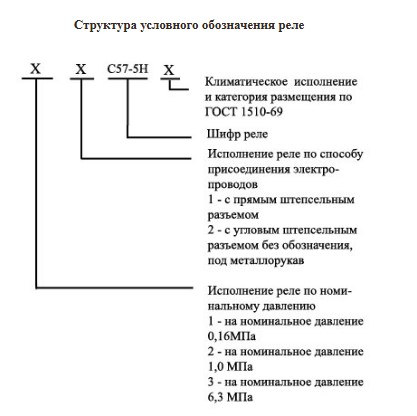

Условное обозначение
Реле контроля давления
- с угловым штепсельным разъемом, номинальное давление 6,3 Мпа, для умеренного климата:
3С 57-5Н УХЛ4
- под металлорукав, номинальное давление 1Мпа, для тропического климата:
2С57-5Н.04
Устройство
Реле представлено корпусом, имеет закрепленную крышку. В корпусе находится рабочая камера с мембраной.
Трансформация мембраны передается через пяту, обойму, шарик на рычаг, расположенный в пазу крышки. Рычаг состыкован с пружиной регулируемого типа, зафиксирован на корпусе пластиной.
На крышке установлен микровыключатель в кожухе. Кронштейн крепится на крышке, фиксирует кожух, штепсельный электроразъем.
Провода изолированы прокладками.
Работа
Масло подводится в рабочую камеру, передает усилие через мембрану, пяту, шарик на рычаг.
Рычаг поворачивается относительно гибкой пластины, сжимает пружину, что приводит к сработке м/выключателя. Регулирование рычага производится винтом.
При снижении давления в рабочей камере ниже настроенного уровня система приходит в исходное положение.
Подготовка к работе
Реле распаковывается, удаляется смазка. Далее реле продувается теплым воздухом0/ протирается насухо.
Устанавливается в любом положении, подключается к гидросистеме, настраивается на необходимое давление регулировочными пружиной и винтом.
