Реле давления РД 23

Востребовано по многих сферах. Как правило, ставится в смазочные, гидро-, пневмосистемы для должного контроля системного давления рабочего носителя.

Реле давления РД 23 контролирует

сжатый воздух (с очисткой не грубее 10 класса загрязненности по ГОСТу 17433);
минеральное масло с кинем. вязкостью 4...400 мм²/с (сСт), ном. тонкостью фильтрации (с очисткой не ниже 13 класса по ГОСТу 17216);
пароводяной смеси с t не выше +60°С.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Реле давления РД-23: технические данные

Наименование параметра	Значение
Ном. давление, МРа	1,0
Присоединение пневмолиний, дюйм	Стыковое или К1/8
Диапазон контролируемых давлений, МРа	0,1 – 1,0
Зона нечувствительности, МРа, не более	0,03 – 0,06
Напряжение перем. тока частотой 60 и 50 Гц, V	До 380
Напряжение пост. тока, V	До 220
Номинальный ток, А	2,5
Вес, кг, не более	0,5

Для корректной работы реле необходимо использовать чистые минеральные масла, соответствующие ГОСТ 17216-71, с классом чистоты не грубее 14 и тонкостью фильтрации не менее 25 мкм.

Вязкость масла должна находиться в пределах 10-200 мм²/с при рабочей t 10-70°С.

t окружающей среды должна находиться в диапазоне 1-45°С. Использование не соответствующего масла может привести к преждевременному износу реле и возникновению сбоев в работе.

Производится для климата: УХЛ (для умеренно-холодного); О (тропического); категория размещения 4 по ГОСТу 15150.

IP 20 по ГОСТу 14254 - степень защиты от воздействия окр. среды.

Допускается любое пространственное размещение.

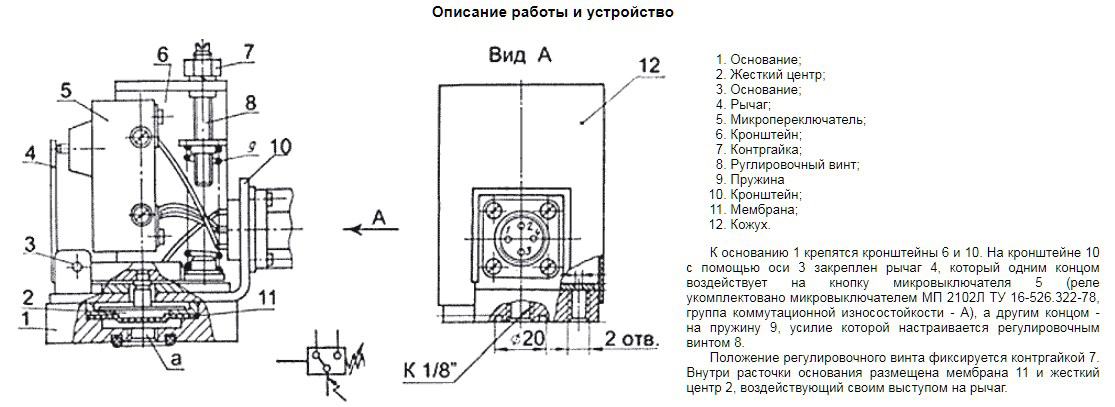

Как устроено и работает реле давления РД

Принцип работы реле давления РД 23

Представлено:

основанием 1, грибком 2, кронштейнами 6 и 10, рычагом 4, мембраной 11, осью 3, микровыключателем 5, пружиной 9, винтом 8 для регулировки с контргайкой 7.

Рабочий цикл базируется на сравнении сил от давления (P) контролируемой среды, распространяемых через мембрану и сил упругих деформаций пружины.

P рабочего носителя, потупившего к отверстию в основании, действует посредством мембраны и грибка на рычаг, способный проворачиваться вокруг оси.

На правый конец рычага давит пружина.

Если момент от силы P, воздействующий на грибок, превзойдет момент, достигаемый пружиной, то рычаг проворачивается с отжатием кнопки «Нажата», а пружина м/выключателя производит переключение его контактов.

При уменьшении контролируемого P пружина приводит рычаг в исходную позицию. Рычаг, давя на кнопку м/выключателя, вновь переключает контакты.

Настрой реле на требуемое контролируемое P выполняется винтом.

Показатель настраиваемого P контролируется манометром.

Габаритно-присоединительные параметры РД23

Габариты и присоединительные размеры реле давления РД23

Отличительной особенностью реле РД является наличие дренажного отверстия, отсутствующего в модели РДП.

Наличие дренажа позволяет снизить зону нечувствительности реле, поскольку дренаж способствует удалению воздушных пузырьков и других примесей, которые могут искажать показания давления.

Незначительные утечки рабочей среды через дренаж способствуют более быстрому реагированию на изменения давления, уменьшая гистерезис и повышая точность работы.

Важно регулярно проверять состояние дренажного отверстия и при необходимости производить его очистку.

Реализуем РД-23, 1РДП, 2РДП,3РДП, 4РДП, Г62-21М, ПГ62-11, БПГ62-11, ВПГ62-11, ГПГ62-11, регулируемые P-02 (HOF), LPS-35 .
