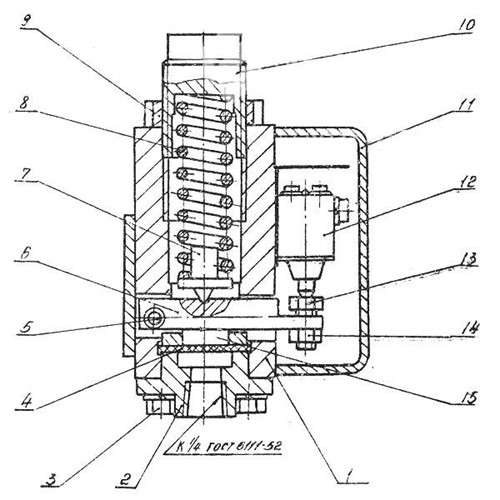

Реле давления состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6, микропереключателя 7.
Рабочая жидкость на контролируемой ветви гидросистемы подводится к отверстию 9.
Если подведенное давление окажется выше установленного настройкой пружины 3, то диафрагма 2 деформируется и передает давление на рычаг 4, который при повороте вокруг оси 5 винтом 6 воздействует на микропереключатель 7.
Регулировка реле давления осуществляется при помощи изменения сжатия пружины 3 винтом 8.
С момента начала деформации диафрагмы 2 до момента срабатывания реле типа Г62, т.е. до момента включения микропереключателя 7, произойдет увеличение давления, которое характеризует нечувствительность аппарата.
Технические характеристики реле давления Г62-21М УХЛ4
- контролируемое давление - от 5 до 6,4 МПа
- нечувствительность - до 0,3 МПа
- масса - 1.5 кг
- для работы в умеренном и холодном климате
- категория размещения - 4
Реле работает на минеральных масла Т22, ВНИИ НП-403 при температуре масла от 10 до +60 °C.
С обеспечением номинальной тонкости фильтрации 40 мкм.
Класс чистоты масла не ниже 14 по ГОСТ 17216-71.
Допускается работа реле на других минеральных маслах, имеющих аналогичные свойства и кинематическую вязкость от 10 до 2250 сСт.
