ПГ 62-11

Функции управления реле давления ПГ

Золотниковые устройства дистанционно осуществляют путем последовательного включения или выключения отдельных исполнительных органов машины:

• автоматизацию работы станков;
• отвод инструментов при чрезмерном повышении усилия подачи;
• автоматический отвод суппорта при работе по упорам

и др.

Осуществление контроля за давлением в гидросистеме

При перегрузке системы, например, подает электросигнал.

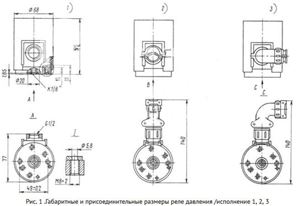

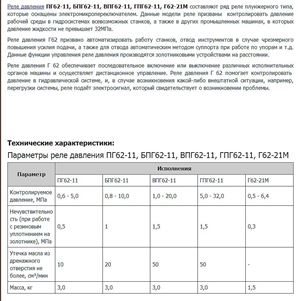

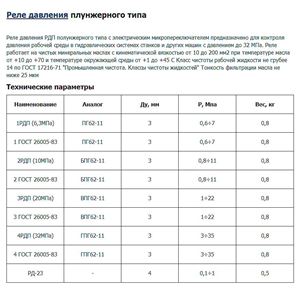

Технические характеристики реле давления ПГ62-11 УХЛ4

• контролируемое давление - от 0,6 до 5 МПа
• нечувствительность - до 0,5 МПа
• утечка рабочей жидкости из внутренних полостей - не более 10 см³/мин
• масса - 3.0 кг
• для работы в умеренном и холодном климате
• категория размещения - 4

Принцип работы реле давления типа Г62

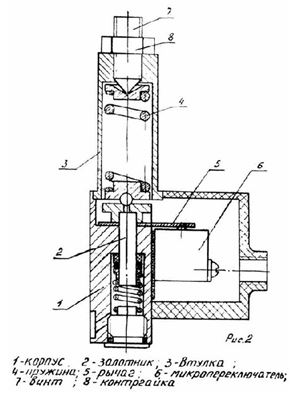

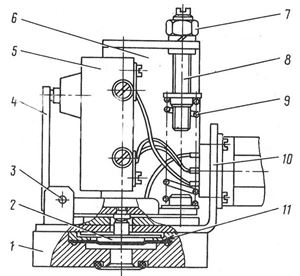

Состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6, микропереключателя 7 (см. рис. в галерее ниже, где изображения увеличиваются и перелистываются, нужно нажать на стрелку "направо" или "налево").

Рабочая жидкость на контролируемой ветви гидросистемы подводится к отверстию 9.

Если подведенное давление окажется выше установленного настройкой пружины 3, то диафрагма 2 деформируется и передает давление на рычаг 4, который при повороте вокруг оси 5 винтом 6 воздействует на микропереключатель 7.

Регулировка реле давления осуществляется при помощи изменения сжатия пружины 3 винтом 8.

С момента начала деформации диафрагмы 2 до момента срабатывания реле, т.е. до момента включения микропереключателя 7, произойдет увеличение давления, которое характеризует нечувствительность аппарата.
