КВМК 25G 1.1 с обратным клапаном Гидравлический дроссель с обратным клапаном КВМК 25G 1.1 в наличии в ТД УралГидроМаш с гарантией производителя. Доставка до ТК - бесплатно! Подбор гидрораспределителя - бесплатно! КВМК 25G 1.1 с обратным клапаном КВМК 25G 1.1 с обратным клапаном
Поделиться:

КВМК 25G 1.1 с обратным клапаном

 Гидродроссели КВМК 10G-1-1, КВМК 16G-1-1, КВМК 25G-1-1, КВМК 32G-1-1 с условными проходами 10, 16, 25 и 32 мм с обратным клапаном разработаны для регулирования скорости перемещения исполнительных органов гидрофицированных машин и механизмов, путем изменения величины потока рабочей жидкости.

Дроссели данного типа также обеспечивают свободный ход рабочей жидкости в обратном направлении.


Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Таблица основных параметров дросселей гидравлических КВМК 10.1.1, КВМК 16.1.1, КВМК 25.1.1, КВМК 32.1.1

Маркировка дросселя Условный проход Номинальное давление нагнетания Номинальный расход рабочей жидкости Вес Габаритные размеры Тип, размер резьбы
мм МПа л/мин кг мм
КВМК 10G 10 32 32 0,7 80X48X46 G1/2"-A
КВМК 16G 16 32 63 1,1 103X58X55 G3/4"-A
КВМК 25G 20 32 160 3,2 130X87X85 G1 1/4"-A
КВМК 32G 32 32 250 4,1 130X87X85 G1 1/2"-A



KBMK предназначен для управления скоростью движения рабочих органов в гидросистеме.

Также выделяют смазочные дроссели для регулирования и контролирования подачи смазочного материала к трущимся частям механизмов.

Существует большое количество гидродросселей в зависимости от их назначения, принципа работы механизмов.

Исполнение по присоединению дросселей КВМК - резьбовое.

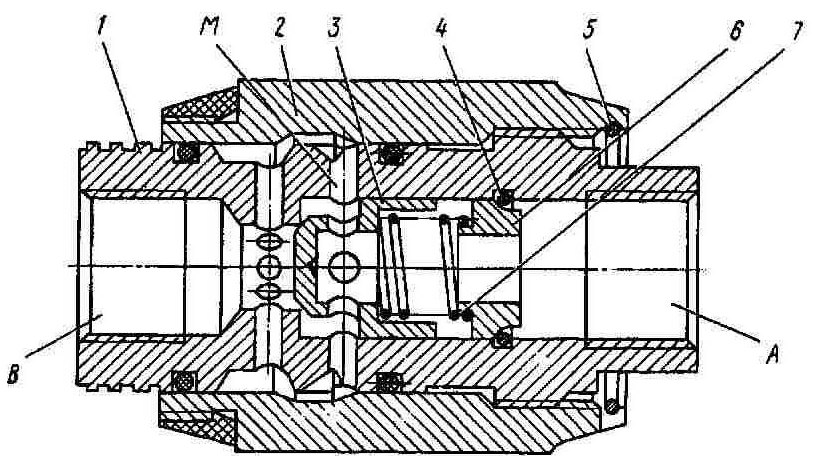

KBMK, схема



Устройство дросселя КВМК:

  • Внутренний корпус
  • Наружный (поворотный) корпус
  • Клапан
  • Запорное кольцо
  • Стопорное кольцо
  • Упорная шайба
  • Пружина
    А - подвод (вход)
    В - отвод (выход)
    М - отверстие для дросселирования рабочей жидкости







Пример условного обозначения гидравлического дросселя с условным проходом Ду=16 мм, номинальным давлением нагнетания 32 МПа, с номинальным расходом рабочей жидкости 63 литра в минуту, с резьбовым присоединением 3/4 дюйма, для районов с умеренным и холодным климатом:
Дроссель КВМК16G.1.1
