В чем отличия гидромотора и гидронасоса

Гидравлические насосы и гидромоторы – ключевые компоненты объемного гидропривода. Внешне многие их модели могут быть очень похожи, а некоторые конструкции даже обратимы (способны работать в режиме насоса и в режиме мотора).

Однако это разные устройства с принципиально различными функциями, конструктивными особенностями и режимами работы. Разберем основные отличия.

Функциональное назначение

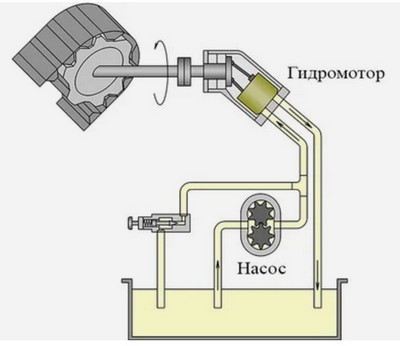

Гидронасос преобразует механическую энергию приводного двигателя (электрического, ДВС) в энергию потока РЖ: создает расход и давление в гидросистеме, т.е. подает масло от бака к исполнительным механизмам.

Гидромотор преобразует энергию потока РЖ в механическую энергию вращения выходного вала; приводит в движение рабочие органы машины (колеса, лебедки, барабаны, валы).

Первый «создает» гидроэнергию, а второй ее «потребляет».

Направление потока и вращения

Насос, как правило, работает в одном направлении вращения (в зависимости от конструкции) и создает поток жидкости от входа (всасывание) к выходу (нагнетание). Есть реверсивные модели (встречаются реже).

Мотор может вращаться в обе стороны (режим реверса) в зависимости от того, в каком направлении подается РЖ. Для изменения направления вращения мотора достаточно поменять местами напорную и сливную линии.

Конструктивные различия

Хотя шестеренные, пластинчатые, аксиально-поршневые гидромашины могут быть обратимыми, при проектировании специализированных моделей вносятся важные отличия:

Распределительная система. У насосов она оптимизирована для min сопротивления на всасывании (чтобы избежать кавитации). У моторов – для равномерного заполнения рабочих камер под давлением и обеспечения высокого пускового момента.
Зазоры. В моторах зазоры между рабочими органами (шестернями, поршнями, статором) обычно больше, что снижает трение, обеспечивает свободное страгивание вала под нагрузкой. У насосов зазоры минимальны, что уменьшает внутренние утечки, повышает объемный КПД.
Подшипниковый узел. В моторах подшипники рассчитаны на восприятие радиальных и осевых нагрузок от выходного вала (например, от цепи или ременной передачи). В насосах нагрузки на вал, как правило, ниже, если он не испытывает усилий от внешнего привода (кроме крутящего момента).
Уплотнения. В моторах часто применяется усиленное сальниковое уплотнение выходного вала, способное выдерживать давление на сливе (в некоторых схемах – до 10–20 бар). В насосах уплотнение вала рассчитано на небольшое давление из корпуса (обычно до 1–2 бар).

Режимы работы и нагрузка

Насос работает в непрерывном или циклическом режиме с относительно стабильной нагрузкой. Основные параметры: подача (л/мин) и давление (бар). Пуск насоса происходит при минимальной нагрузке (линия нагнетания разгружена).
Мотор работает в условиях переменных нагрузок (разгон, торможение, удержание груза). Важный параметр – пусковой момент. Устройство должно страгиваться с места под полной нагрузкой: требуется особая конструкция распределителя, увеличенные зазоры.

Примеры из практики

Шестеренный насос НШ-32У часто устанавливают на тракторы для питания гидросистемы. А шестеренный гидромотор ГМШ-32 используется в приводах лебедок и транспортеров. Внешне очень похожи, но ГМШ имеет увеличенные зазоры и более мощные подшипники.

Аксиально-поршневые моторы (например, 210.12) оснащаются дренажным портом для отвода утечек из корпуса, а насосы той же серии (НАР 10) – нет, так как утечки в насосе направляются во всасывающую линию.

Что общего?

Принцип действия – объемное вытеснение РЖ.
Рабочие элементы (шестерни, поршни, пластины) могут быть одинаковыми.
Многие модели обратимы, но с потерей КПД в «неродном» режиме.

Резюмируем: основное отличие – функциональное: насос создает поток РЖ, а мотор преобразует его во вращение вала.

Конструктивные различия (зазоры, подшипники, уплотнения, распределительная система) обусловлены разными условиями работы – моторам требуется высокий пусковой момент и способность работать под нагрузкой, а насосам – минимальные утечки и устойчивость к кавитации.

При подборе гидроаппаратуры важно учитывать эти особенности для эффективной работу гидропривода.
