Тех.условия - ТУ2.053.022 5228.030-90.

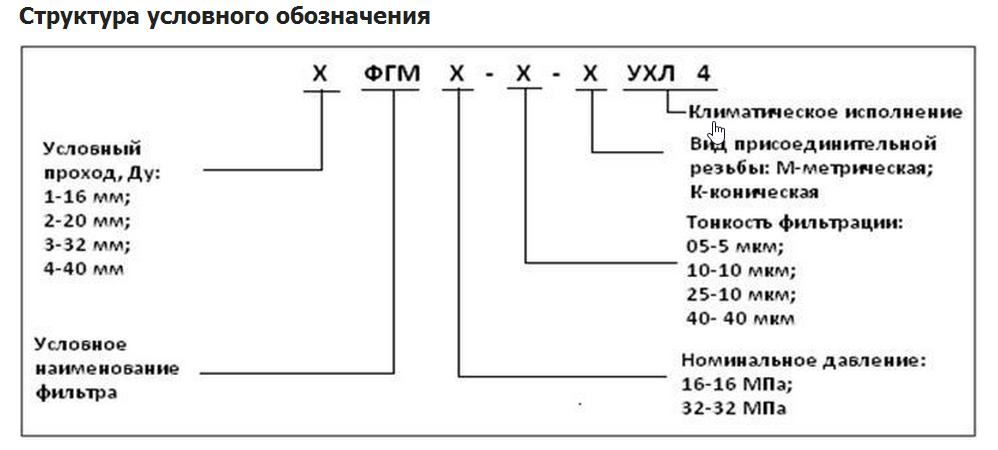

Фильтр напорный с индикатором загрязненности 1 ФГМ 16-25 К УХЛ4 предназначен для очистки от механических примесей минеральных масел.
Используется в механизмах, где применяется гидропривод:
| Наименование характеристики | Значение |
| Номинальный расход, л/мин | 63 |
| Номинальная тонкость фил. | 25 |
| Ном. давление МПа | 16 |
| Ном. перепад давл. МПа | 0,08 |
| Перепад давления при котором происходит срабатывание индикатора | 0,3±0,03; 0,4±0,05 |
| Условный проход, мм | 12 |
| Масса, без масла, кг | 2,0 |
Параметры индикатора загрязненности
Тип фильтра 1ФГМ16-25М(К)
Обозначение фильтроэлемента ( С- исполнение с поддерживающей сеткой) С1ФГМ-25
Тонкость фильтрации 25 мкм
Номинальный расход 50 л/мин
Условный проход 10мм

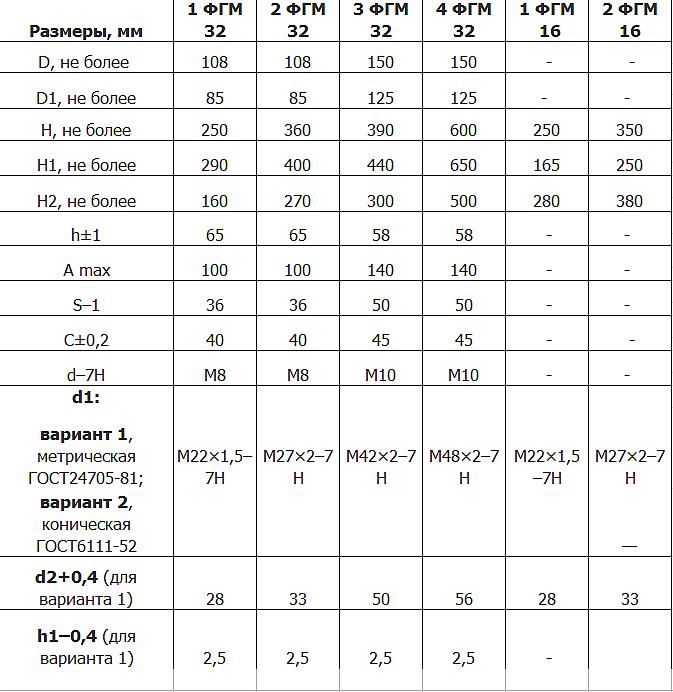

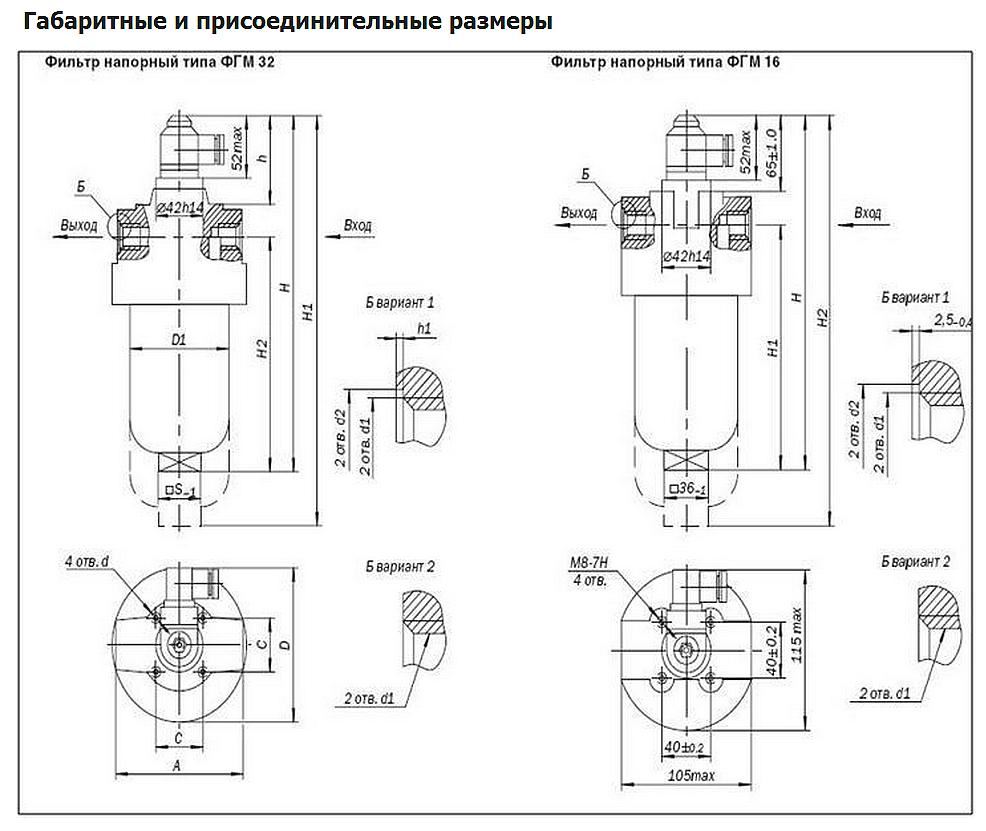

Габаритный размер: до 280×108×100 мм
Масса не более 2 кг
Диапазон коммутируемого тока, от мА до А: 0,1 мА - 0,5 А
Коммутируемая мощность: не более - 9 Вт
Сопротивление: не более - 0,36 Ом
Напряжение, подводимое от внешнего источника питания: не более - 42 В
Источник питания: постоянного или переменного тока
Степень защиты по ГОСТ 14254-96: не ниже IP 44
Сечение провода: не менее - 0,2 мм2
Тип разъема по ТУ 16.434.153-86: СЭ11-19(23)-300-65УЗ
При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:
Перепад давлений номинальный: не более - 0,16 МПа
Срабатывание индикатора загрязнённости при перепаде давлений - 0,3±0,03 МПа;
Срабатывание предохранительного клапана при перепаде давлений - 0,5±0,1 МПа.
Характеристика масел и СОЖ
Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм2/с (сСт)
Температура окружающей среды от +1°С до +40°С
ильтр 1 ФГМ 16-25 принцип работы

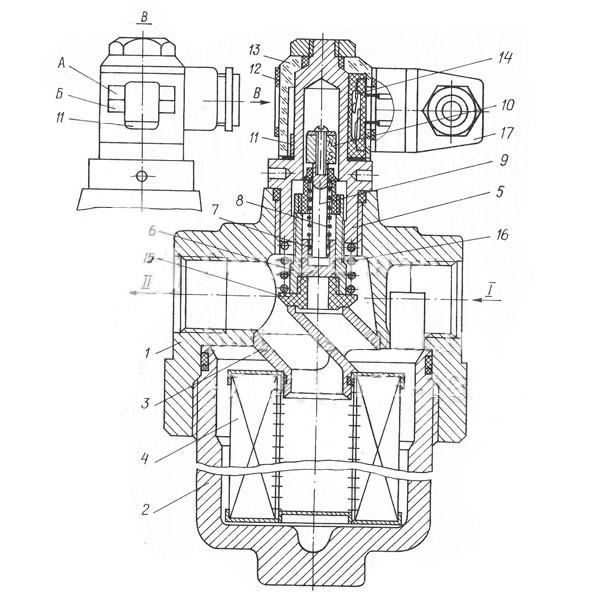

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный
В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана. Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.
Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!
Указатель загрязения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены. При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и перходит к работе в аварийном режиме.
Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент. Подробнее...
Напорные фильтры в наличии
Тонкость фильтрации 10 мкм, номинальное давление 16 МПа
1ФГМ16-10К
2ФГМ16-10К
4ФГМ16-10К
Тонкость фильтрации 40 мкм, номинальное давление 32 МПа
1ФГМ32-10К
2ФГМ32-10К
3ФГМ32-10К
4ФГМ32-10К
Тонкость фильтрации 25 мкм, номинальное давление 16 МПа
1ФГМ16-25К
2ФГМ16-25К
4ФГМ16-25К
Тонкость фильтрации 25 мкм, номинальное давление 32 МПа
1ФГМ32-25К
2ФГМ32-25К
3ФГМ32-25К
4ФГМ32-25К
Тонкость фильтрации 40 мкм, номинальное давление 16 МПа
1ФГМ16-40К
2ФГМ16-40К
4ФГМ16-40К
Тонкость фильтрации 40 мкм, номинальное давление 32 МПа
1ФГМ32-40К
2ФГМ32-40К
3ФГМ32-40К
4ФГМ32-40К
Фильтр напорный 12-25КВ
Фильтр напорный 20-25КВ
Фильтр напорный 32-25КВ
