Фильтр 4ФГМ32-40К

Напорный фильтр с индикатором загрязненности 4 ФГМ 32-40 К

  • группа напорных фильтров
  • с индикатором загрязненности
  • 40мм - габарит 4
  • Номинальное давление 32 МПа
  • Тонкость фильтрации - 40 мкм
  • Тип резьбы на входном и выходном отверстиях фильтра - коническая(К)
  • Тех.условия - ТУ2.053.022 5228.030-90.
    Фильтр напорный с индикатором загрязненности 4 ФГМ 32-40 К УХЛ4 предназначен для очистки от механических примесей минеральных масел.

Фильтр 4 ФГМ 32-40 К используется в механизмах, где применяется гидропривод:

  • в металлрежущих,
  • деревообрабатывающих и других станках,
  • кузнечно-прессовом оборудовании,
  • литейных,
  • строительно-дорожных,
  • сельскохозяйственных машинах.
Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним
Наименование характеристики Значение
Номинальное давление 32 МПа
Номинальный расход 400 л/мин
Габарит четвертый
Условный проход 40 мм
Тонкость фильтрации 40 мкм
Вид присоединительной резьбы коническая
Параметры индикатора загрязнённости
Наименование характеристики Значение
Тип фильтра  4ФГМ32-40М(К)
Обозначение фильтроэлемента 3ФГМ-40; 4ФГМ-40
Обозначение фильтроэлемента с поддерживающей сеткой   С3ФГМ-40; С4ФГМ-40
Тонкость фильтрации  40 мкм
Номинальный расход  400 л/мин
Условный проход  40 мм
Габаритный размер: не более 650×150×140 мм
Масса  не более 19,5  кг
Диапазон коммутируемого тока, от мА до А:  0,1 мА - 0,5 А
Коммутируемая мощность:  не более 9 Вт
Сопротивление: не более  0,36 Ом
Напряжение, подводимое от внешнего источника питания: не более 42 В
Источник питания: постоянного или переменного тока
Степень защиты по ГОСТ 14254-96: не ниже IP 44
Сечение провода: 0,2 мм2
Тип разъема по ТУ 16.434.153-86: СЭ11-19(23)-300-65УЗ
При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:
Перепад давлений номинальный не более  0,16 МПа
Срабатывание индикатора загрязнённости при перепаде давлений 0,3±0,03 МПа
Срабатывание предохранительного клапана при перепаде давлений 0,5±0,1 МПа.



Характеристика масел и СОЖ

Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм2/с (сСт)

Температура окружающей среды от +1°С до +40°С

Фильтр 4 ФГМ 32-40 принцип работы

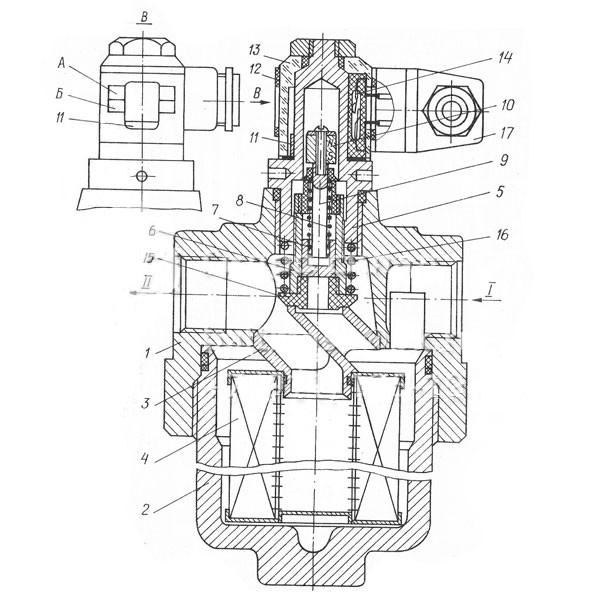

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный

В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана. Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.

Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!

Указатель загрязения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены. При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и перходит к работе в аварийном режиме.

Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент. Подробнее...
