МКО 10/10



Гидравлический обратный клапан МКО 10/10 для стыкового монтажа дает свободный однонаправленный проход потока носителя и перекрытый в другом направлении.

Носителем выступают минеральные масла, у которых

  • номинальная тонкость фильтрации 25 мкм,
  • кинематическая вязкость 10...400 мм2/с (сСт)
  • при t масла 10...70ºС и окр. среды 1...55ºC.
Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

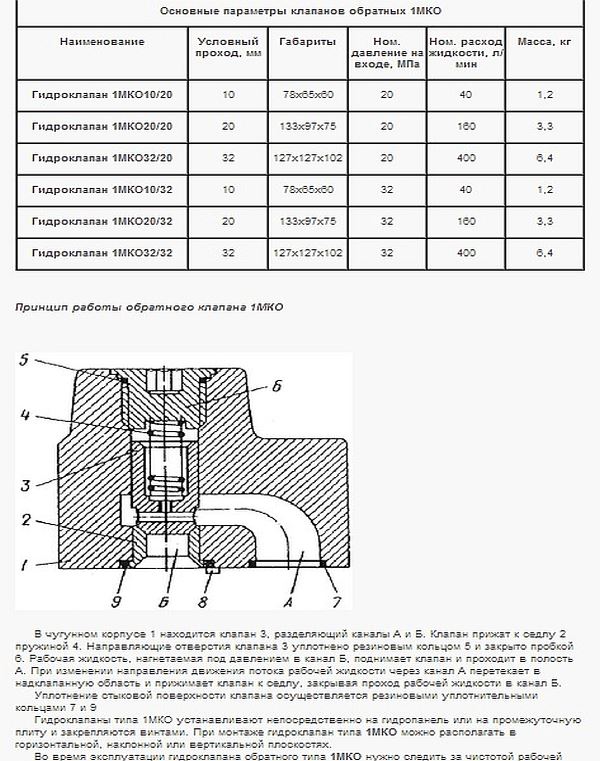

Основные параметры клапанов обратных 1МКО
 Наименование  Условный проход, мм  Габариты Ном. давление на входе, МПа Ном. расход жидкости, л/мин

 Масса, кг
1МКО10/20 10 78х65х60 20 40 1,2
1МКО20/20 20 133х97х75  20 160 3,3
1МКО32/20 32 127х127х102 20 400 6,4
1МКО10/32 10 78х65х60 32 40 1,2
1МКО20/32 20 133х97х75 32 160 3,3
1МКО32/32 32 127х127х102 32 400 6,4



МКО представлен непосредственно клапаном 3 в чугунном корпусе 1, поджатым к седлу 2 пружиной 4 и каналами А и Б.

Направляющие отверстия клапана имеют уплотнения резиновым кольцом 5 и закрывающую пробку 6, стыковая поверхность - резиновыми уплотнительными кольцами 7 и 9.

МКО, устройство

Клапан в работе

Рабочая жидкость (РЖ), идущая под давлением в канал Б, перетекает в полость А за счет подъема клапана. Смена направления потока РЖ через канал А вызывает перетекание в надклапанную область с прижатием клапана к седлу и перекрыванием проход РЖ в канал Б.

Установка гидроклапана МКО на

  • панели,
  • промежуточной плите

с винтовым креплением.

Пространственное расположение: любое.

Особенности эксплуатации

Недостаточная чистота РЖ, попадающей под притертые фаски клапана и седла, нарушает герметичность аппарата.

Перед сборкой составляющие следует прoмыть в РЖ.

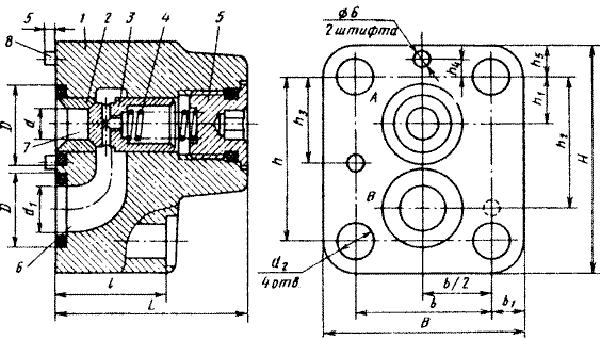

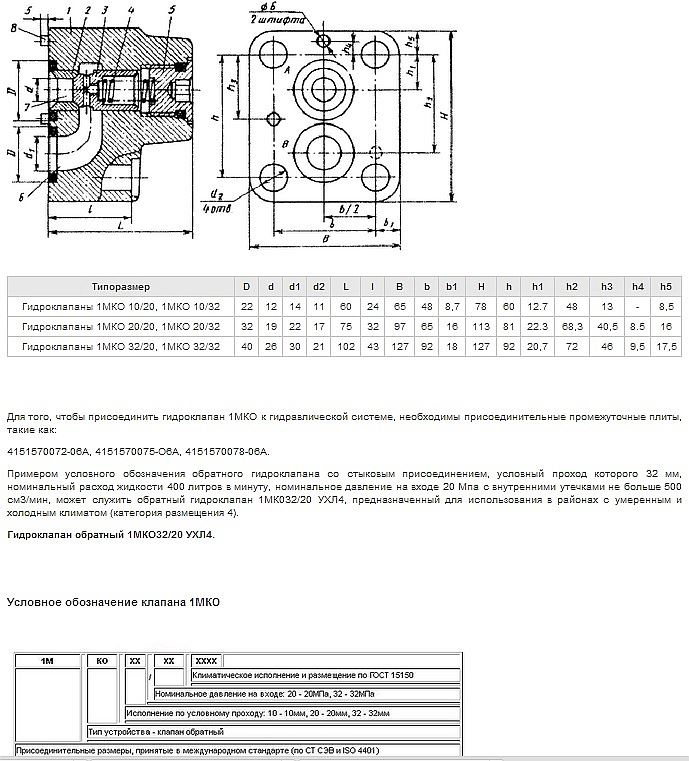

Габаритно-присоединительные параметры МКО

Типоразмер

D

d

d1

d2

L

l

B

b

b1

H

h

h1

h2

h3

h4

h5

1МКО 10/20, 1МКО 10/32

22

12

14

11

60

24

65

48

8,7

78

60

12.7

48

13

-

8,5

1МКО 20/20, 1МКО 20/32

32

19

22

17

75

32

97

65

16

113

81

22.3

68,3

40,5

8.5

16

 1МКО 32/20, 1МКО 32/32

40

26

30

21

102

43

127

92

18

127

92

20,7

72

46

9,5

17,5





Пример условного обозначения

1МКО10/10 УХЛ4

  • гидроклапан обратного со стыковым присоединением
  • с условным проходом 10 мм,
  • с номинальным расходом жидкости 40 литров в минуту,
  • с номинальным давлением на входе 10 МПа,
  • с внутренними утечками не более 500 см³/мин,
  • для районов с умеренным и холодным климатом,
  • категория размещения 4.
