Гидроклапан МКО 32/20 Гидроклапан обратный типа МКО 32/20 в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Характеристики, цены. Доставка до ТК - бесплатно! Гидроклапан МКО 32/20 Гидроклапан МКО 32/20
Поделиться:

Гидроклапан МКО 32/20

Гидроклапан 1МКО стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные типа 1МКО работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

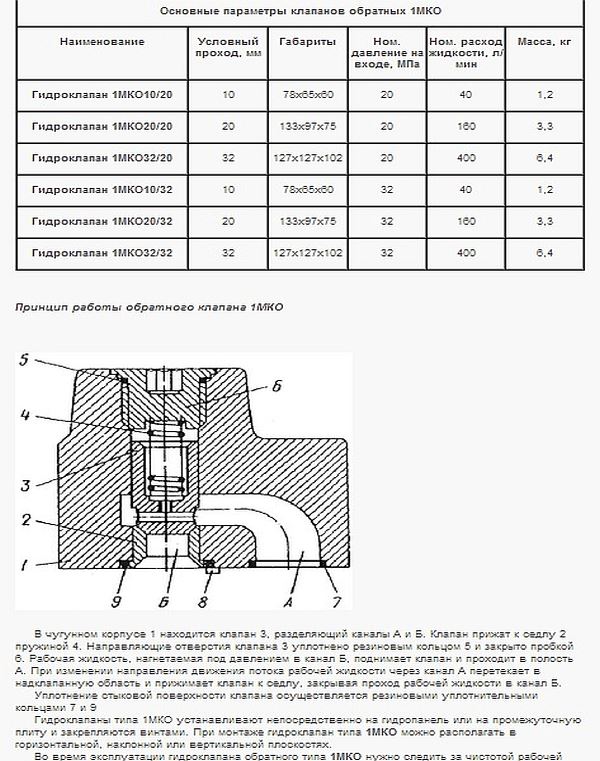

Основные параметры клапанов обратных 1МКО
 Наименование  Условный проход, мм  Габариты Ном. давление на входе, МПа Ном. расход жидкости, л/мин

 Масса, кг
Гидроклапан 1МКО10/20 10 78х65х60 20 40 1,2
Гидроклапан 1МКО20/20 20 133х97х75  20 160 3,3
Гидроклапан 1МКО32/20 32 127х127х102 20 400 6,4
Гидроклапан 1МКО10/32 10 78х65х60 32 40 1,2
Гидроклапан 1МКО20/32 20 133х97х75 32 160 3,3
Гидроклапан 1МКО32/32 32 127х127х102 32 400 6,4

Принцип работы обратного клапана 1МКО

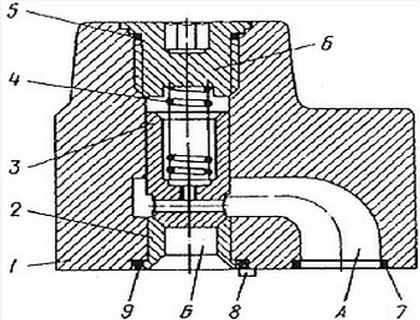

В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.
Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9
Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.
Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом.
