Гидроклапан предохранительный МКПВ - 4/3С В2

Описание гидроклапана давления предохранительного МКПВ 4/3 СВ2 УХЛ4

В случае, когда требуется ограничить давление подводимого потока жидкости, используют напорные гидроклапаны, в частности предохранительные клапаны МКПВ стыкового монтажа.

Такие задачи и определяют использование клапанов МКПВ, главным образом, в гидравлических системах станков, промышленных литейных машин, литьевых устройств и т.п.



Гидроклапан предохранительный МКПВ 4/3СВ2

Устройство, которое предохраняет гидросистему от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки.

Клапаны МКПВ, срабатывают, когда давление превысит максимально допустимое.

Запорным элементом служит шарик или плунжер-золотник, которые сжимают пружину на определённую. рассчитанную инженером, величину.

Если подводимое к ним давление превысит заданную величину, произойдёт "сброс" давления на слив.

ЦЕНА: 3 500 руб.

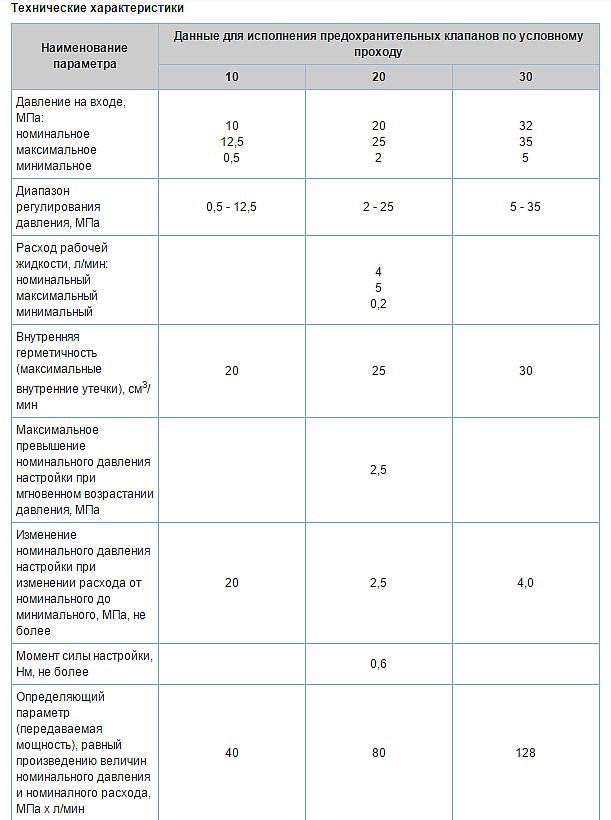

Технические характеристики

Наименование параметра Данные для исполнения предохранительных клапанов по условному проходу
10 20 30
Давление на входе, МПа:
номинальное
максимальное
минимальное

10
12,5
0,5

20
25
2

32
35
5
Диапазон регулирования давления, МПа 0,5 - 12,5 2 - 25 5 - 35
Расход рабочей жидкости, л/мин:
номинальный
максимальный
минимальный

4
5
0,2

Внутренняя герметичность (максимальные внутренние утечки), см3/мин 20 25 30
Максимальное превышение номинального давления настройки при мгновенном возрастании давления, МПа   2,5
Изменение номинального давления настройки при изменении расхода от номинального до минимального, МПа, не более 20 2,5 4,0
Момент силы настройки, Нм, не более   0,6
Определяющий параметр (передаваемая мощность), равный произведению величин номинального давления и номиналного расхода, МПа x л/мин 40 80 128
