34ПГ 73-24 Гидравлические распpеделители золотниковые 34ПГ 73-24 с электромагнитным управлением в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Технические характеристики, цены. Доставка до ТК - бесплатно! 34ПГ 73-24 34ПГ 73-24
Поделиться:

34ПГ 73-24

  • Золотниковые
  • с двухсторонним электромагнитным управлением на 24 В постоянного тока
  • с давлением до 200 кг/см2

Состав: два гидравлических распределителя:

  • основной гидрораспределитель с гидравлическим управлением - управляет потоком масла гидосистемы
  • вспомогательный гидрораспределитель с электромагнитным управлением - регулирует поток управления

Назначение:

На производстве используются там, где гидрораспределители с электромагнитным управлением использовать в гидросистеме невозможно, или гидропривод с дистанционным и автоматическим управлением, или большой расход и высокое давление.

Гидрораспределители ПГ73-1 используются в качестве золотников управления (пилотов).

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Наименование характеристики Значение
Условный проход, мм 20 мм
Гидросхема 34
Напряжение 110 или 220 вольта переменного тока, 24 В пост. тока
Номинальный расход 80 л/мин
Максимальный расход 160 л/мин
Давление управления 0,4...0,6 МПа  двух- и трёхпозиционных
Давление нагнетания номинальное 200 кгс/см2
Максимальное давление 20 МПа
Минимальное давление 6 МПа
Максимальное давление на сливе 200
Время срабатывания при номинальном режиме минимальное 0,05
Время срабатывания при номинальном режиме максимальное 1,5 сек
Масса без масла - с двумя электромагнитами 15 кг
Масса с одним электромагнитом 12 кг

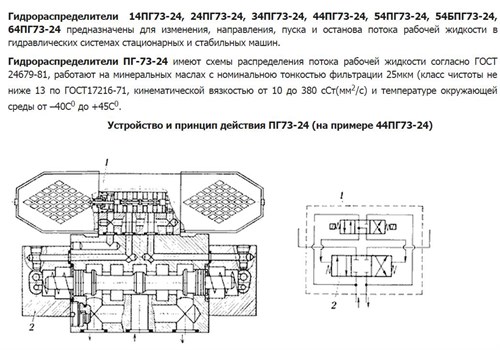

Строение, размеры, принцип работы гидрораспределителя 34ПГ73-24

Монтаж: горизонтальное положение

Масло: 0,025 мм - размер частиц

Состав масла: Менее 0,005% (от массы) - механических примесей

0,05% - вода

99% - чистое минеральное масло

Замена масла: изменение вязкости (накапливание загрязнения) от 20%.

Регулирование времени срабатывания главного золотника: для увеличения следует вращать дроссель (размещён на крышке золотника) по часовой стрелке.

При дистанционном управлении рабочая жидкость подводится к отверстию Х, при этом отверстие Е должно быть перекрыто резьбовой пробкой К1/8".

Уплотнение по стыковой поверхности М: резиновыми кольцами.

Отличие четырёхлинейных и пятилинейных: у 5-линейных отсутствует канал С, объединяющий сливные отверстия

Отличие двухпозиционных и трёхпозиционных: отсутствие деталей 5 и 6 у двухпозиционных, а также размерами золотника.

Схема распределения потока: 1 (основная), 2-ой, 3-ей, 4-ой, 5-ой, 6-ой схемам.
