Гидрозамок ГЗМ 6/3: описание
При случайном падении давления в гидросистеме рабочая полость цилиндра герметично запирается гидравлическим замком, исключающим случайный разжим детали в процессе обработки.
В отличие от обратного клапана, в гидрозамке движение рабочей жидкости в направлении Б — А может быть разблокировано (иногда в литературе гидрозамки называют запорными клапанами с гидравлической
деблокировкой или управляемыми обратными клапанами).
Для этого в канал управления X подается РЖ (рабочая жидкость) под давлением, плунжер перемещается вправо и толкателем принудительно, сжимая пружину, снимает запорный элемент с седла. РЖ может двигаться из канала Б в канал А.
Необходимое управляющее давление зависит от соотношения площадей управляющего плунжера и площади уплотняющей поверхности клапана на которую действует давление в канале Б, а также от давления в канале А, поскольку оно действует на правый торец плунжера и препятствует его перемещению.
В гидросистемах, возникновение гидроударов в которых нежелательно, применяют гидрозамки, в конструкцию которых дополнительно вводят декомпрессор (специальный небольшой обратный клапан, расположенный внутри основного запорного элемента).
Для пропускания больших потоков РЖ при заполнении и опорожнении полостей гидроцилиндров во время совершения ими холостых ходов и отсечения этих полостей от наполнительных баков во время совершения рабочих ходов при работе прессов и других гидрофицированных машин, имеющих цилиндры больших размеров, применяют гидрозамки специального исполнения, которые называют клапанами наполнения.

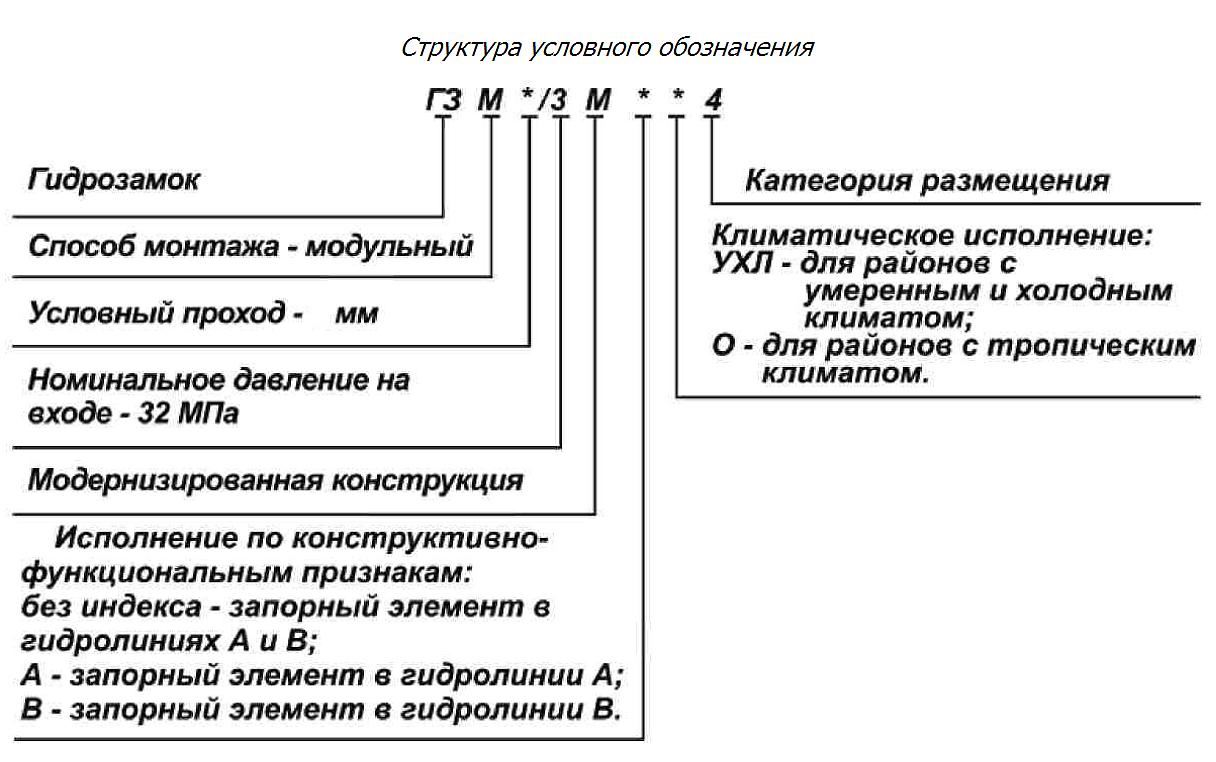

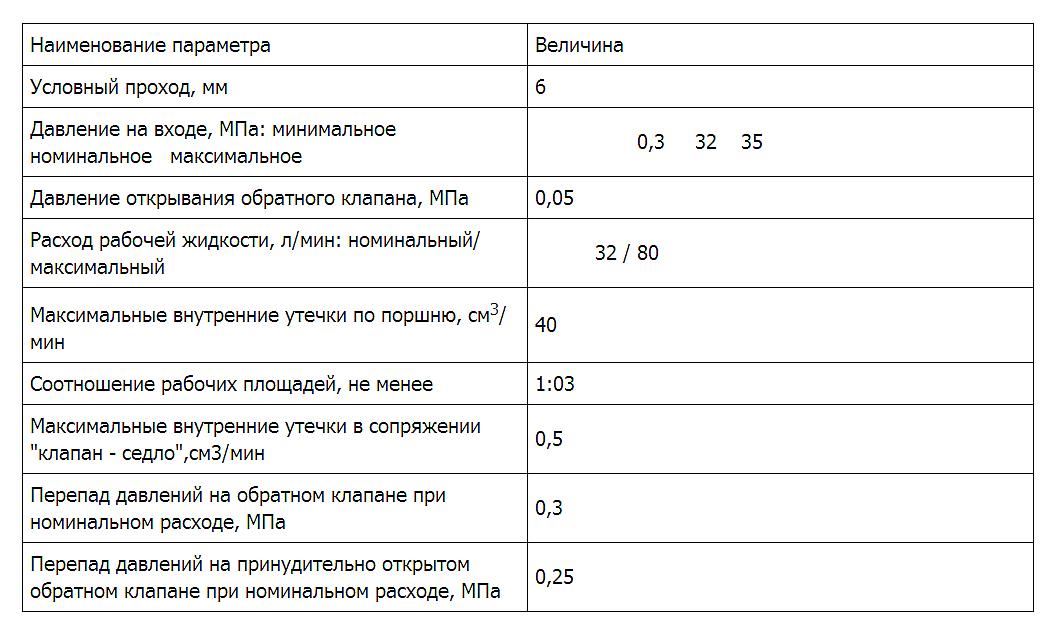

Габаритные и присоединительные размеры
Рис. 1 Гидрозамок ГЗМ: ГЗМ-6/3М, ГЗМ-6/3МА, ГЗМ-6/3МВ

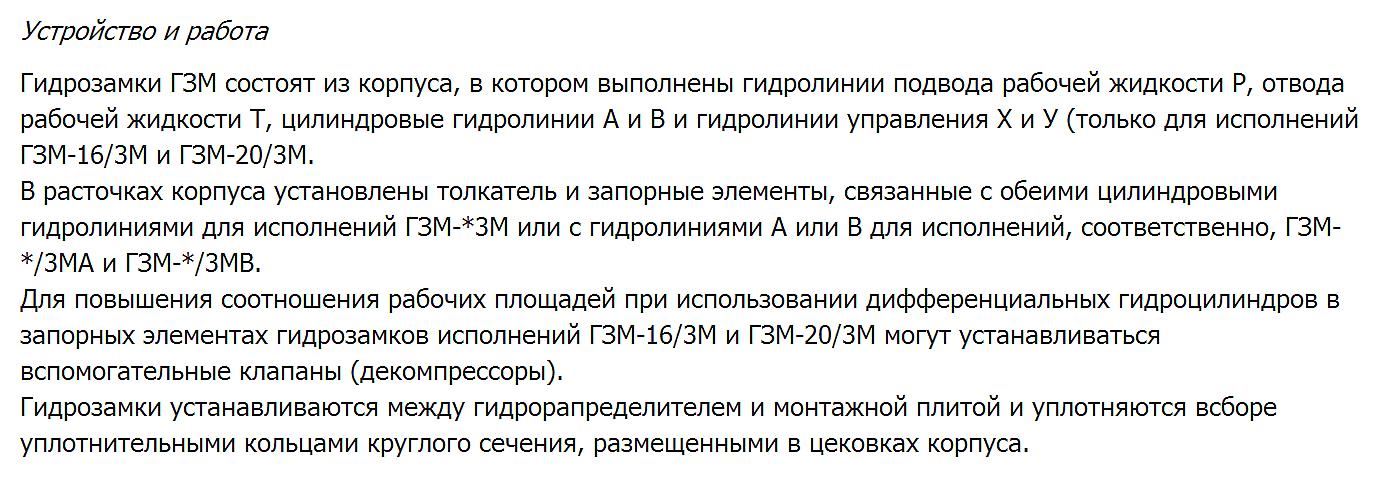

Устройство и работа
Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М.
В расточках корпуса установлены толкатель и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ.
Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполнений ГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры).
Гидравлические замки монтируют между гидрорапределителем и монтажной плитой и уплотняются в сборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса.
