Пневмоблок П-Б 16

Пневматические блоки подготовки воздуха П-Б 16 применяются для подготовки сжатого воздуха в пневмоприводах и системах технологического оборудования.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

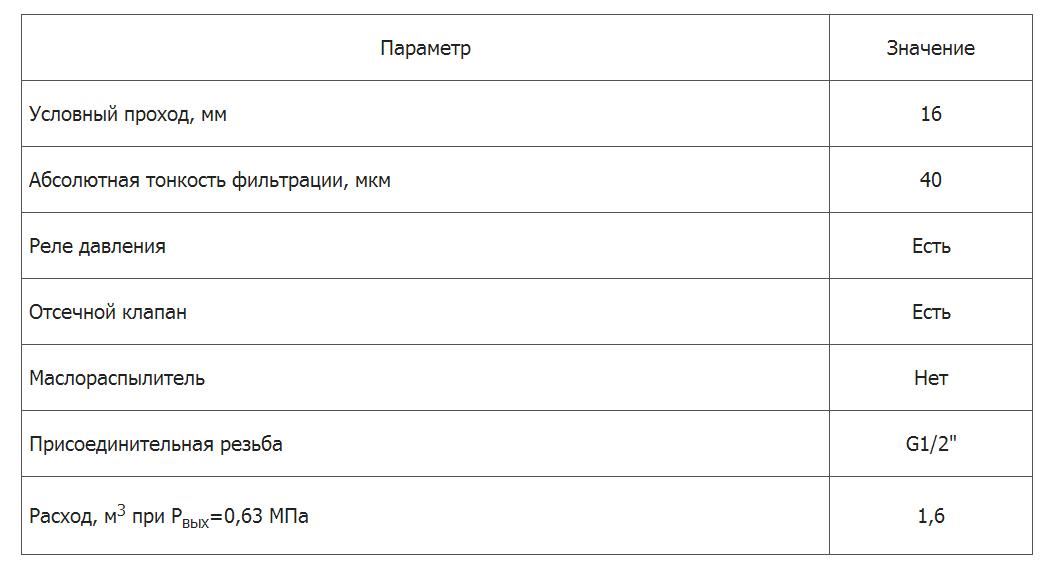

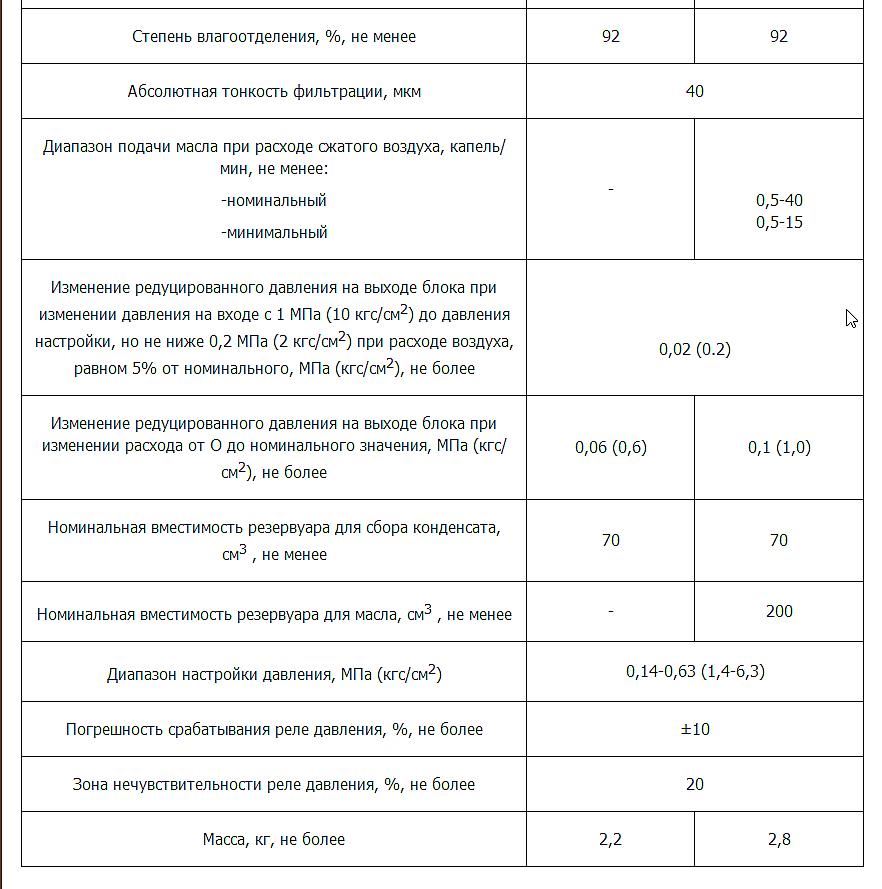

Технические характеристики пневмоблоков  П-Б 16





Параметры

Данные

П-Б16.11

П-Б16.21

П-Б16.31

Условный проход, мм

16

16

16

Ном. давление, МПа (кгс/см2)

1,0 (10,0)

1,0 (10,0)

1,0 (10,0)

Диапазон регулирования давления на выходе блока, МПа

0,05-0,9

0,05-0,9

0,05-0,9

Расход воздуха при давлении на выходе блока 0,4 МПа

(4 кгс/см2), м3/мин, не менее

  • номинальный
  • минимальный





1,25

0,2





1,25

0,2





1,25

0,2

Степень влагоотделения, % не менее

92

92

92

Тонкость фильтрации, мкм

40

40

40

Диапазон подач масла при расходе сжатого воздуха,

капель/мин, не менее:

  • максимальном
  • минимальном





-

-





-

-





0 - 40

0 - 15

8.Ном. вместимость резервуара для масла, см3,

-

-

200

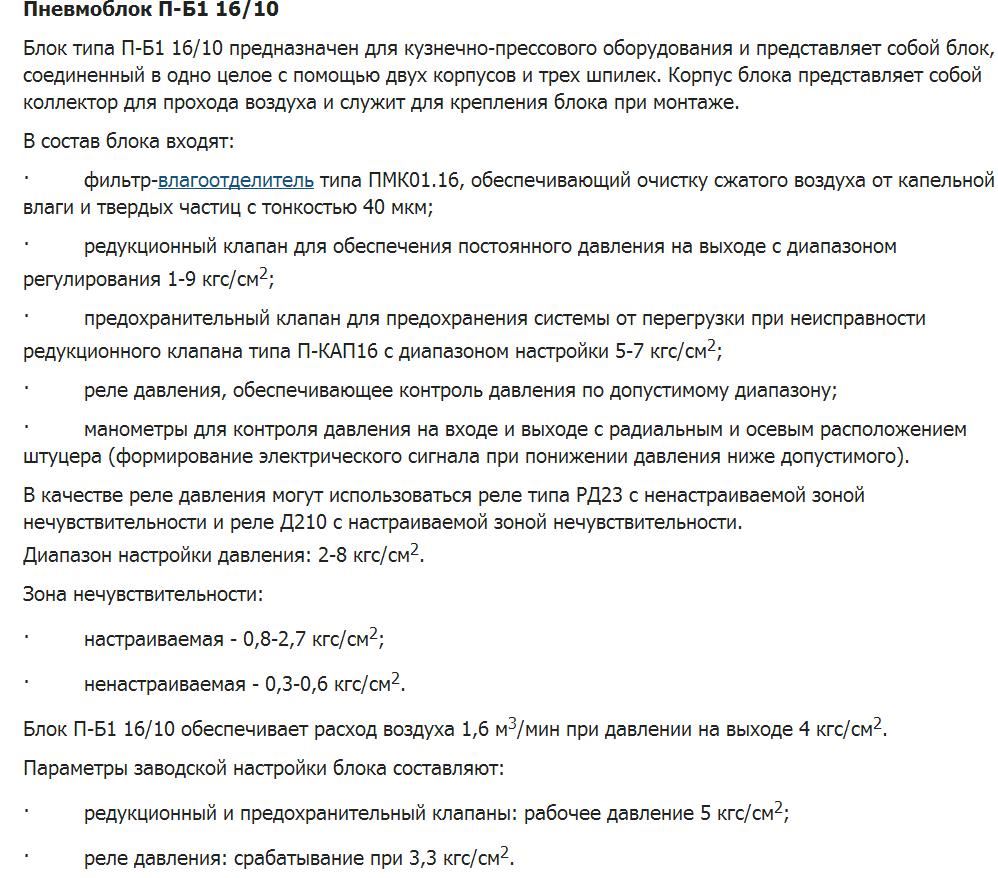

Пневмоблок подготовки воздуха типа П-Б 16 и П-Б1 16/10 предназначен для кузнечно-прессового оборудования и представляет собой блок, соединенный в одно целое с помощью двух корпусов и трех шпилек. Корпус блока представляет собой коллектор для прохода воздуха и служит для крепления блока при монтаже.

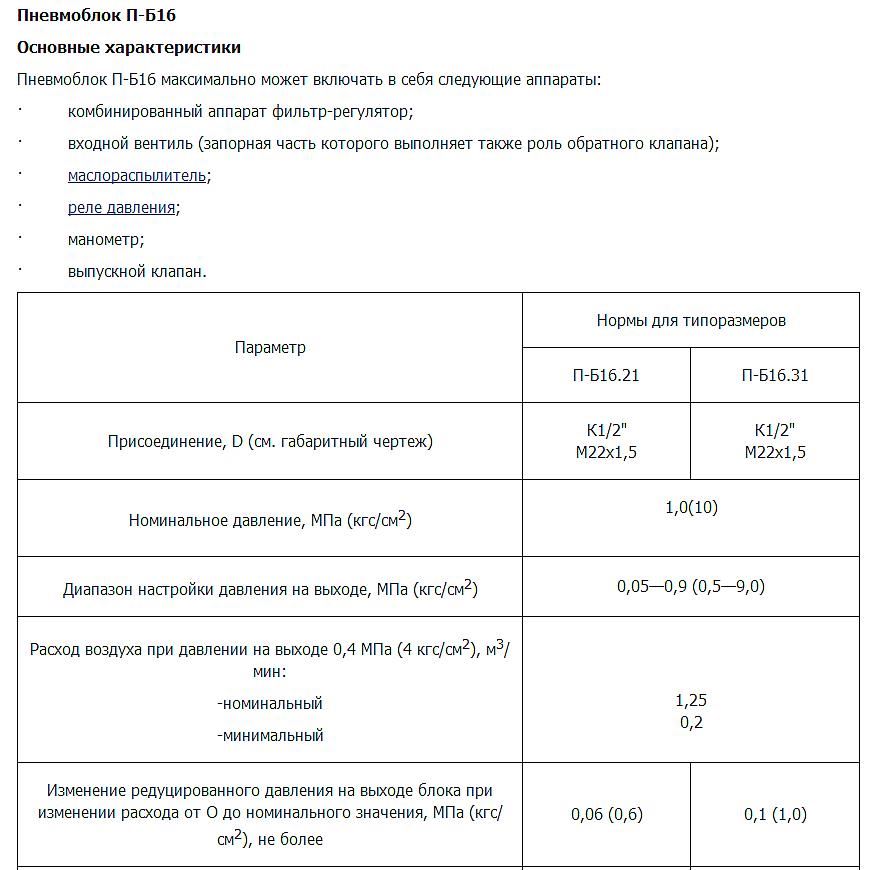

Состав пневмоблока подготовки воздуха П-Б16

Пневмоблок П-Б16 может включать в себя следующие аппараты:

  • комбинированный аппарат фильтр-регулятор;
  • входной вентиль (запорная часть которого выполняет также роль обратного клапана);
  • маслораспылитель;
  • реле давления;
  • манометр;
  • выпускной клапан.

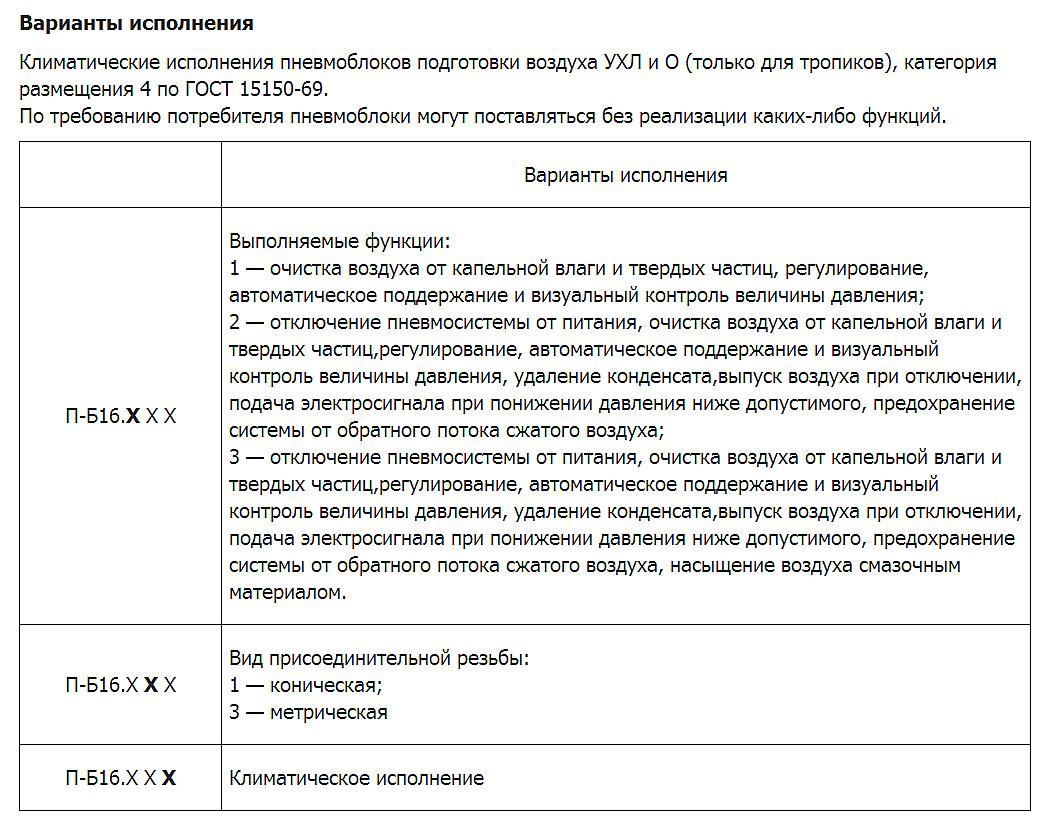

Функции выполняемые пневмоблоком П-Б16

  • Очистка воздуха от капельной влаги и твердых частиц, регулирование, автоматическое поддержание и визуальный контроль величины давления;
  • Отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц,регулирование, автоматическое поддержание и визуальный контроль величины давления, удаление конденсата,выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха;
  • Отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц,регулирование, автоматическое поддержание и визуальный контроль величины давления, удаление конденсата,выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха, насыщение воздуха смазочным материалов.
