Достоинства
- высокая энергоемкость;
- компактность;
- вариативность исполнений.
В итоге - выше результат, меньше затраты.

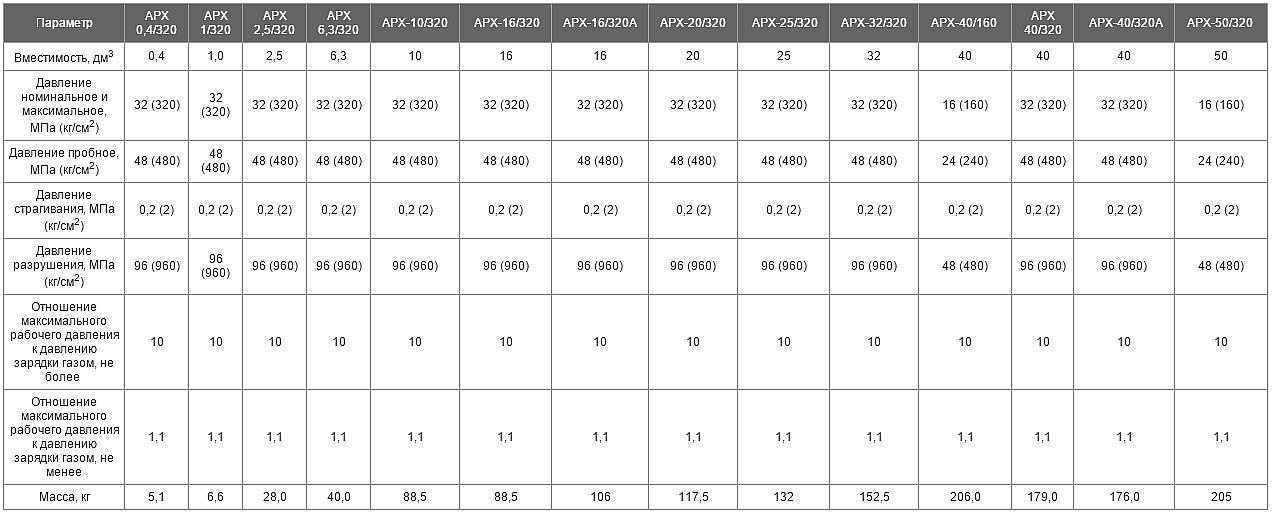

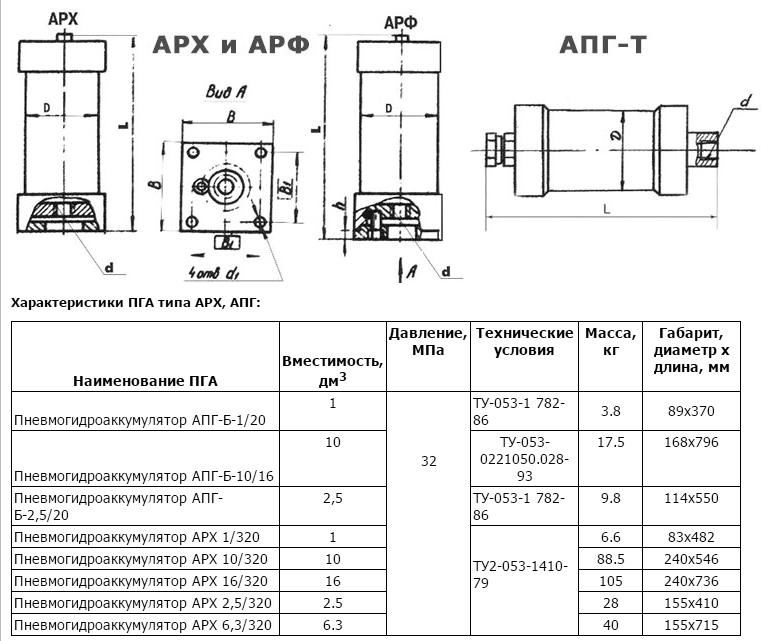

| Название | Вместимость, л | Номинальное давление, МПа | Габаритные размеры Ø x L | Резьба | Масса, кг |
| АРХ 2,5/320 | 2,5 | 32 | 148x410 | М27х2 | 28 |
По виду разделителя: с поршнем.
По климату:
- УХЛ4 - умеренно-холодный;
- УХЛ5 - помещения с повышенным уровнем влажности,
- 04 - тропический.
Категория размещения - 4.
Крепятся посредством фланцев, скоб, хомутов, зажим-колец в верхне-вертикальном размещении пневматических клапанов.
РЖ выступают минеральные масла вязкостью 20...500сСт с t 0...60°С и t окр. среды 30...+60ºС, класс чистоты не грубее 14 (ГОСТ 17216-2001).

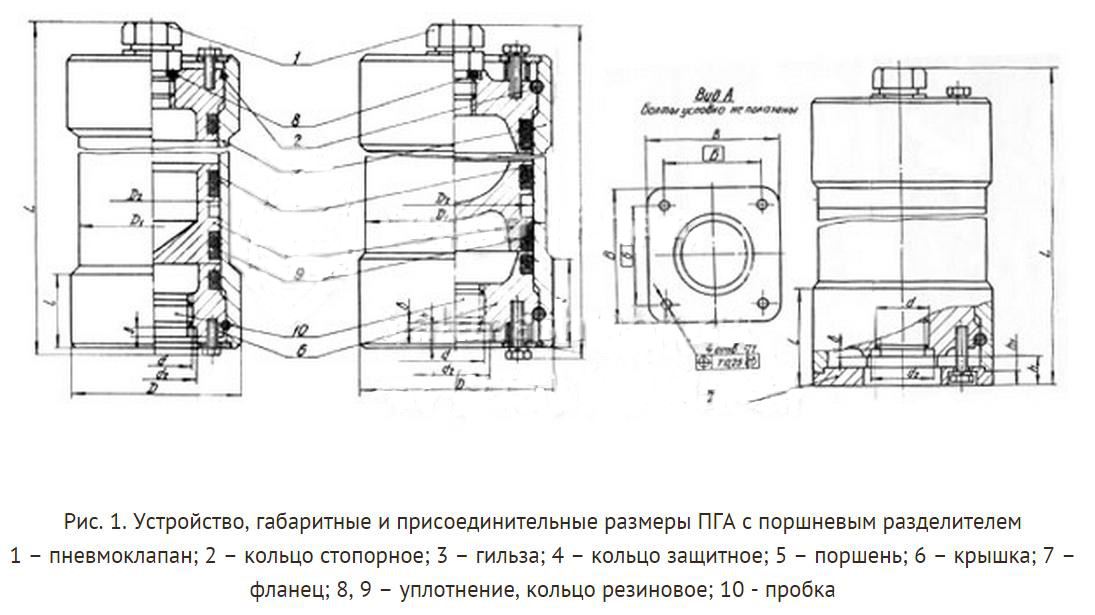

ПГА состоит из 2-ух рабочих камер: жидкостной и газовой (заряжается тех. азотом 2-го сорта).
Монтаж
- Контроль повреждений при транспортировке и др. с последующей вертикальной установкой пневматическим клапаном ↑.
- Поршневые исполнения на фланцах (с буквой «Ф») ставят на горизонтальной поверхности за фланец.
- Запрещено монтирование приваркой к его элементам сторонних деталей.
- Ставится в месте, открытом для свободного доступа.
- Рекомендуется проверка надежности креплений на случай неисправности трубопровода и прочих аварийных случаев.
- Фирменные таблички располагают в зоне видимости.
- ПГА для гашения гидравлических ударов, колебаний давления или расхода ставится предельно рядом с источником.
- Подключение к системе производится после зарядки газом.
- Уплотнение производится резиновым кольцом.
Крышки крепятся стопорными кольцами/гайками, воспринимающими давление от РЖ и фланцев, удерживающих крышки через болты от проседания внутрь гильзы.
