Пневмораспределитель ПРК 3.1

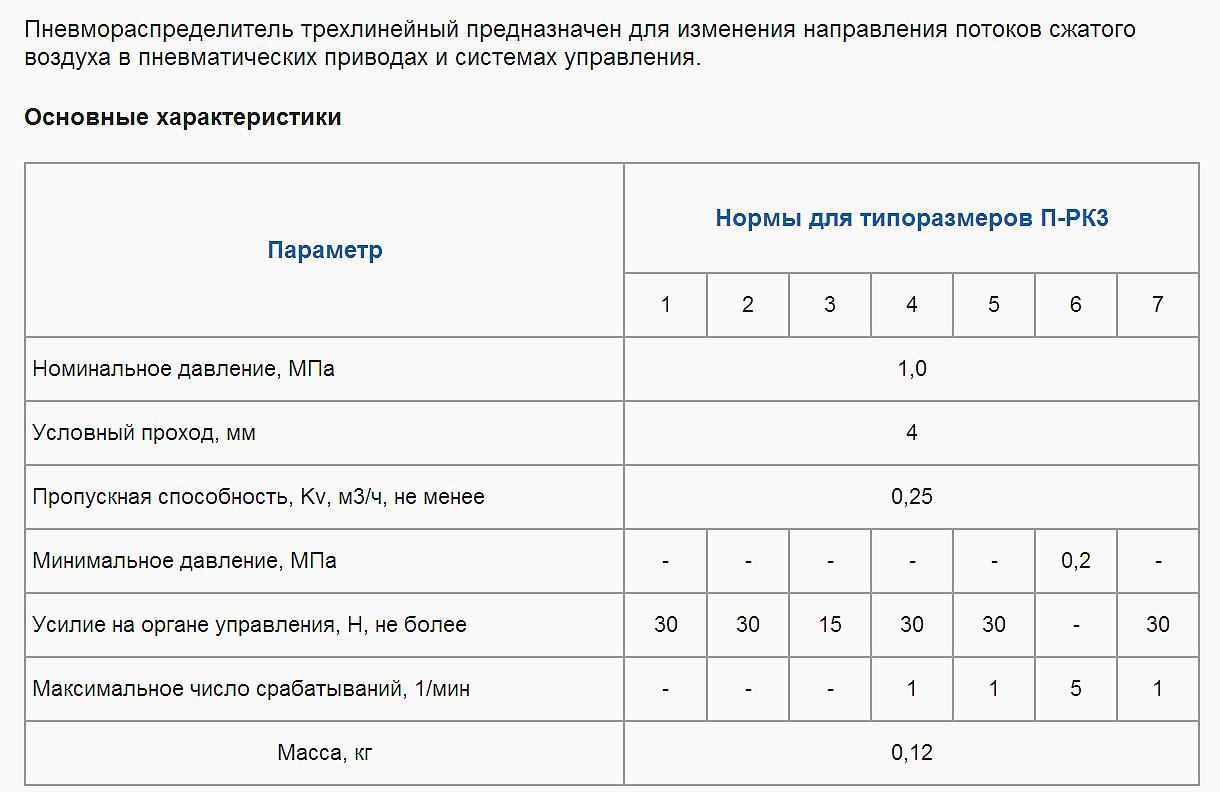

Технические характеристики

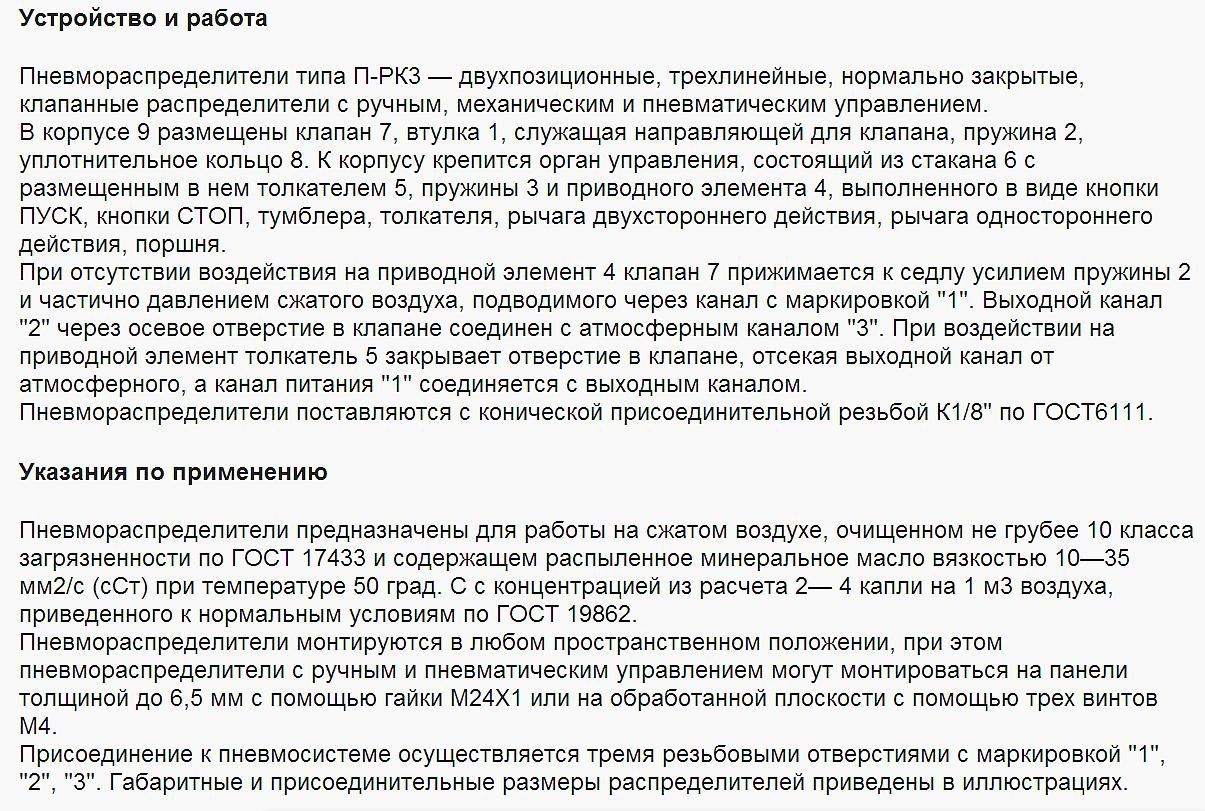

Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 2— 4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.

Пневмораспределители монтируются в любом пространственном положении, при этом пневмораспределители с ручным и пневматическим управлением могут монтироваться на панели толщиной до 6,5 мм с помощью гайки М24Х1 или на обработанной плоскости с помощью трех винтов М4.

Присоединение к пневмосистеме осуществляется тремя резьбовыми отверстиями с маркировкой "1", "2", "3". Габаритные и присоединительные размеры распределителей приведены в иллюстрациях.
