Блок дроссельный смазочный БДИ-4

Для отвода от напорной линии, осуществления регулирования и визуального контроля расхода минерального масла, подаваемого к трущимся поверхностям различных машин и механизмов в централизованных смазочных системах устанавливают блоки дроссельные смазочные типа БДИ.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Блоки типа БДИ эксплуатируются на минеральных маслах с кинематической вязкостью от 17 до 400 мм2/с (сСт) при t от 00С до +500С во не взрывоопасной среде и не содержащей токопроводящей пыли, агрессивных газов и паров, в концентрациях, которые могут привести к разрушению металла и изоляции (t от 00С до +400С).

Блок БДИ-4 состоит из модульных секций, соединенных шпилькой по торцам которой находятся резьбы М10, с их помощью осуществляется сборка отводов в единый блок , уплотнение осуществляется при помощи уплотнительных колец устанавливаемых в торце отвода. Модульные секции содержат механизм для плавной регулировки и указатель расхода смазочного материала. Расход оценивается по положению поплавка. Регулирование расхода осуществляется поворотом трубки отвода по часовой или против часовой стрелки.

Блоки дроссельные могут иметь 2, 4 и 6 отводов.

Отводы могут поставляться отдельно

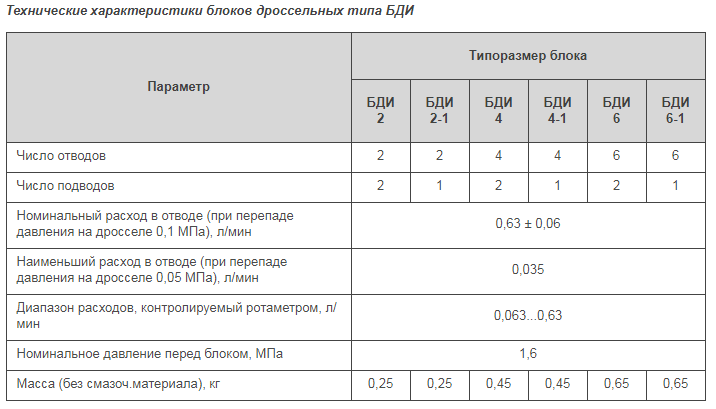

Блок дроссельный смазочный БДИ-4, технические характеристики и размеры

Параметр

Типоразмер блока

БДИ 4

БДИ 4-1

Число отводов

4

4

Число подводов

2

1

Ном. расход в отводе (при перепаде давления на дросселе 0,1 МПа), л/мин

0,63 ± 0,06

Наименьший расход в отводе (при перепаде давления на дросселе 0,05 МПа), л/мин

0,035

Диапазон расходов, контролируемый ротаметром, л/мин

0,063...0,63

Ном. давление перед блоком, МПа

1,6

Вес (без смазочного материала), кг

0,45

0,45

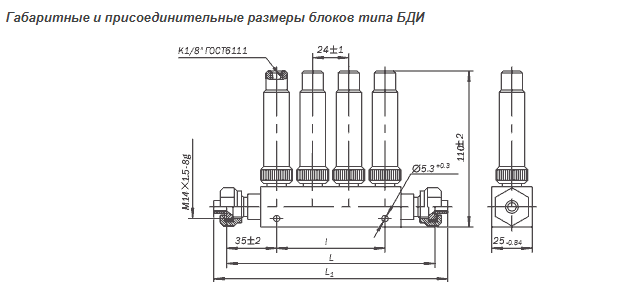

Наименование

Размеры, мм

L, не более

l ± 0,4

L1, не более

Блок дроссельный БДИ-4 (БДИ4-1)

150

75

170
