Фильтр 4ФГМ16-10К

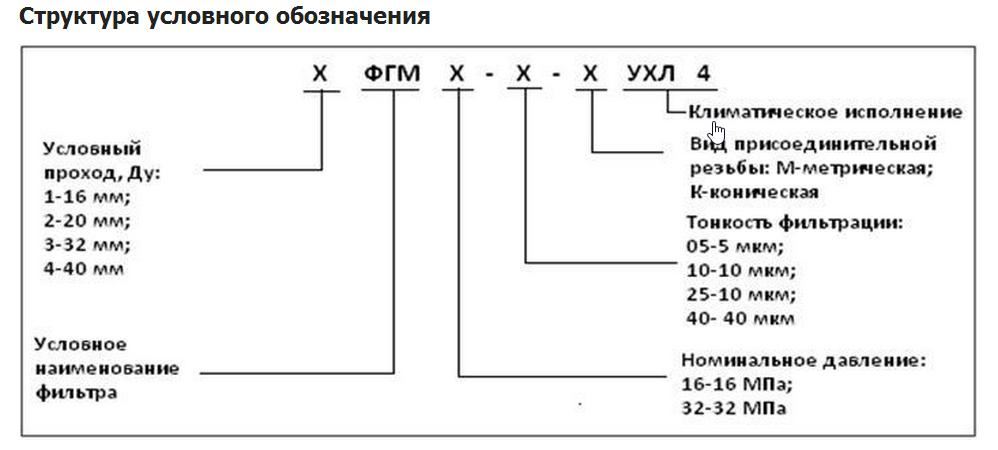

Напорный фильтр с индикатором загрязненности 4 ФГМ 16-10 К

группа напорных фильтров
с индикатором загрязненности
40мм - габарит 4
Номинальное давление 16 МПа
Тонкость фильтрации - 10 мкм
Тип резьбы на входном и выходном отверстиях фильтра - коническая(К)
Тех.условия - ТУ2.053.022 5228.030-90.
Фильтр напорный с индикатором загрязненности 4 ФГМ 16-10 К УХЛ4 предназначен для очистки от механических примесей минеральных масел.

Фильтр 4 ФГМ 16-10 К используется в механизмах, где применяется гидропривод:

в металлрежущих,
деревообрабатывающих и других станках,
кузнечно-прессовом оборудовании,
литейных,
строительно-дорожных,
сельскохозяйственных машинах.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Параметры индикатора загрязненности

Наименование характеристики	Значение
Диапазон коммутируемого тока, от мА до А:	0,1 мА - 0,5 А
Коммутируемая мощность:	не более 9 Вт
Сопротивление:	не более 0,36 Ом
Напряжение, подводимое от внешнего источника питания:	не более 42 В
Источник питания:	постоянного или переменного тока
Степень защиты по ГОСТ 14254-96:	не ниже IP 44
Сечение провода:	не менее 0,2 мм²
Тип разъема по ТУ	16.434.153-86: СЭ11-19(23)-300-65УЗ
При работе на масле кинематической вязкостью	от 20 мм2/с до 30 мм2/с
Перепад давлений номинальный:	не более 0,16 МПа
Срабатывание индикатора загрязнённости при перепаде давлений	0,3±0,03 МПа
Срабатывание предохранительного клапана при перепаде давлений	0,5±0,1 МПа

Характеристика масел и СОЖ

Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм2/с (сСт)

Температура окружающей среды от +1°С до +40°С

Фильтр 4 ФГМ 16-10 принцип работы

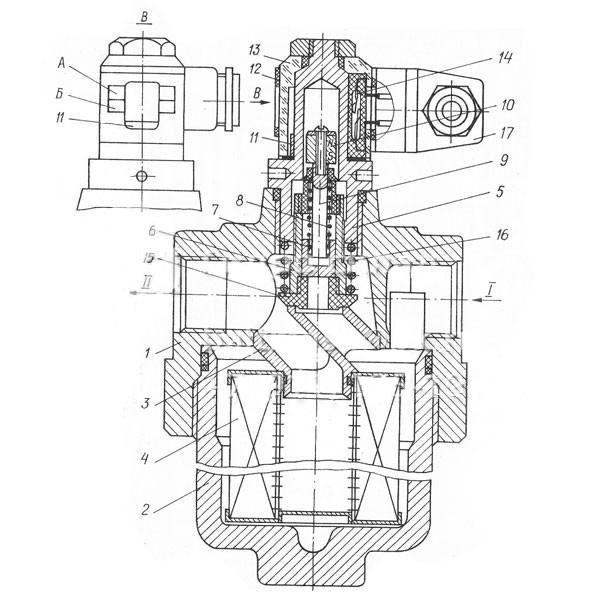

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный

В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана. Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.

Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!

Указатель загрязения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены. При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и перходит к работе в аварийном режиме.

Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент. Подробнее...

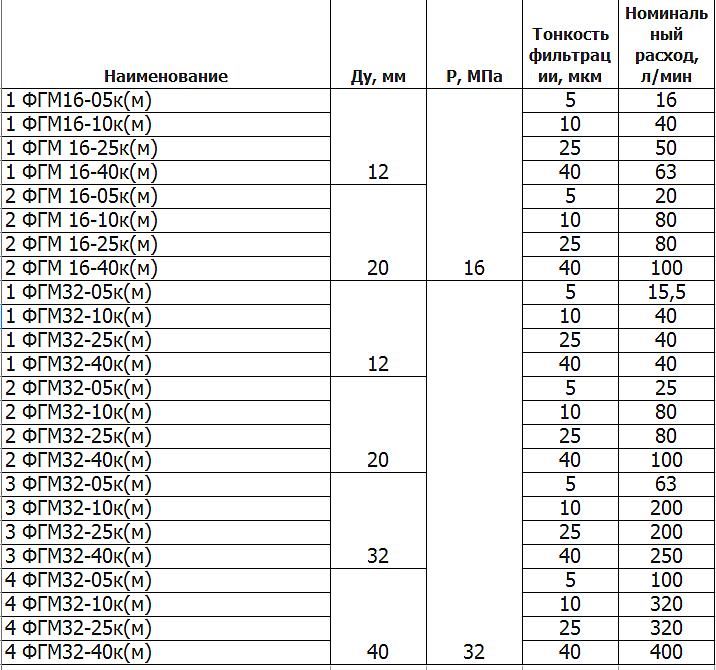

Напорные фильтры в наличии
