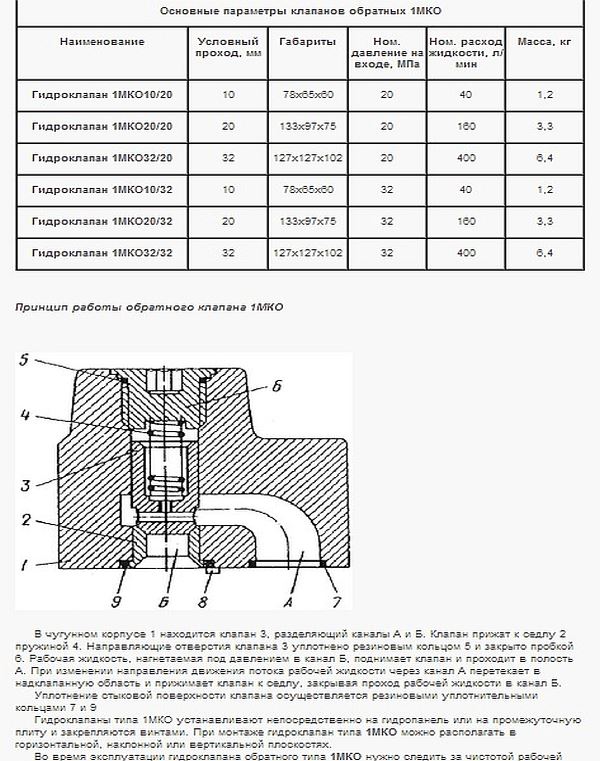

Принцип работы обратного клапана 1МКО

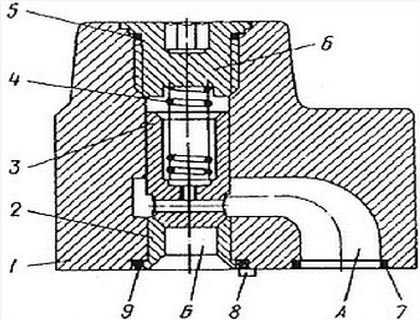

В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.
Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9
Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.
Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом.

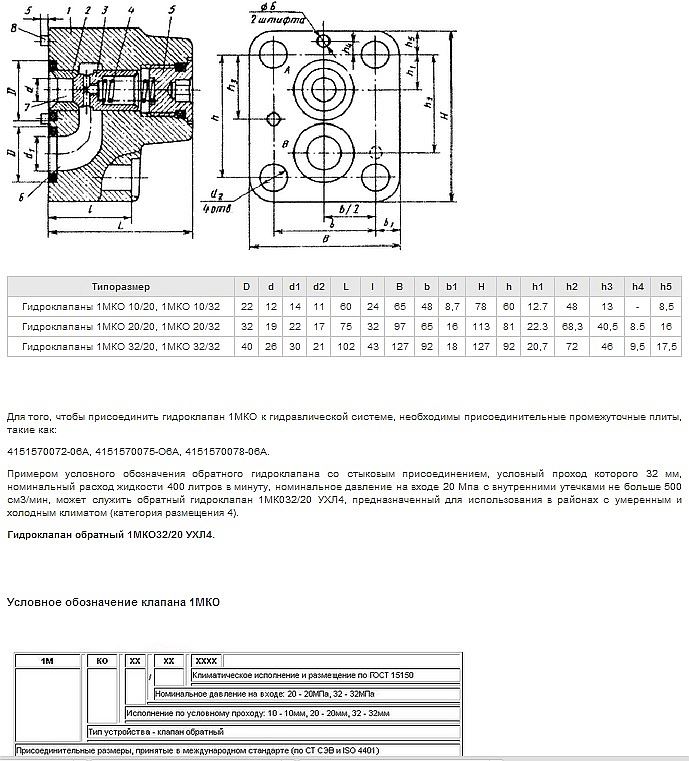

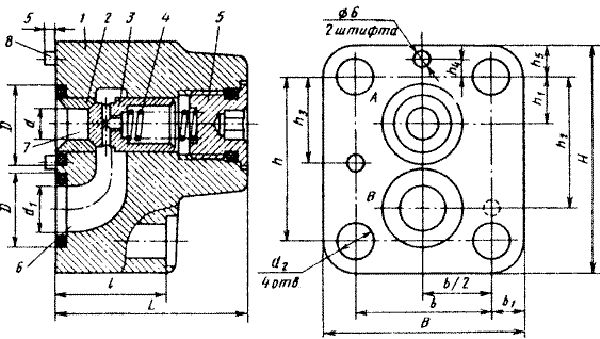

Габаритные и присоединительные размеры гидроклапанов 1МКО
Типоразмер |
D |
d |
d1 |
d2 |
L |
l |
B |
b |
b1 |
H |
h |
h1 |
h2 |
h3 |
h4 |
h5 |
Гидроклапаны 1МКО 10/20, 1МКО 10/32
|
22
|
12
|
14
|
11
|
60
|
24
|
65
|
48
|
8,7
|
78
|
60
|
12.7
|
48
|
13
|
-
|
8,5
|
Гидроклапаны 1МКО 20/20, 1МКО 20/32
|
32
|
19
|
22
|
17
|
75
|
32
|
97
|
65
|
16
|
113
|
81
|
22.3
|
68,3
|
40,5
|
8.5
|
16
|
Гидроклапаны 1МКО 32/20, 1МКО 32/32
|
40
|
26
|
30
|
21
|
102
|
43
|
127
|
92
|
18
|
127
|
92
|
20,7
|
72
|
46
|
9,5
|
17,5
|
Пример условного обозначения гидроклапана обратного со стыковым присоединением с условным проходом 32 мм, с номинальным расходом жидкости 400 литров в минуту, с номинальным давлением на входе 20 МПа, с внутренними утечками не более 500 см³/мин, для районов с умеренным и холодным климатом, категория размещения 4: Гидроклапан обратный 1МКО32/20 УХЛ4
