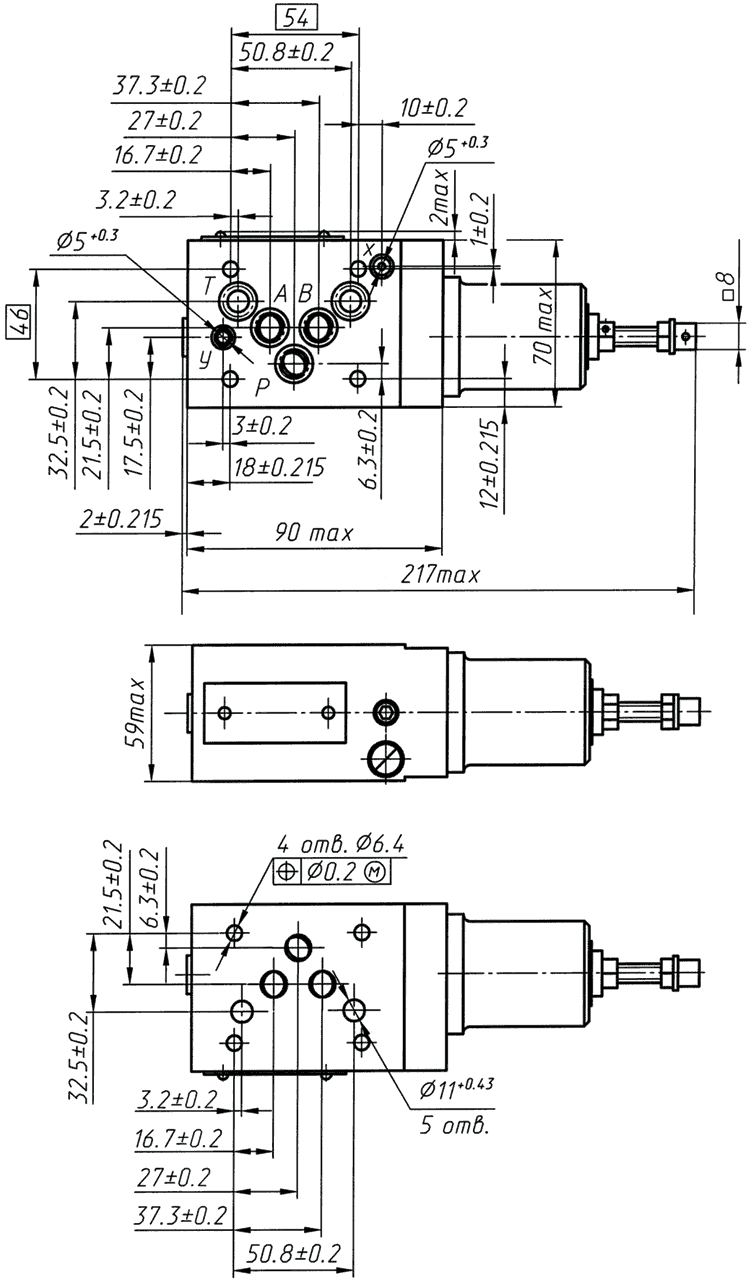

Назначение |
Условное графическое обозначение |
Для поддержания разности давлений в подводимом и отводимом потоках (клапан разности давлений) |
![КЕМ102 обозначение](/media/7869/kem102-1.jpg?width=117&height=85) |
Для пропускания потока жидкости при достижении в управляющей линии У или линии дистанционного управления ДУ 2 заданной величины давления: а) Определяемой настройкой пружины и величиной давления на выходе из аппарата; б) Определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо X, либо ДУ 1 |
![КЕМ102 обозначение](/media/7868/kem102-2.jpg?width=285&height=168) |
Для пропускания потока жидкости в обоих направлениях при достижении в управляющих линиях У или ДУ 2 и X (или ДУ 1 ) заданной разности давления, определяемой настройкой пружины. |
![КЕМ102 обозначение](/media/7867/kem102-3.jpg?width=143&height=94) |
Для пропукания потока жидкости при достижении в нем заданной величины давления: а) определяемой настройкой пружины и давлением в линии Х (или ДУ 1 ); б) определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо Х, либо ДУ 1 |
![КЕМ102 обозначение](/media/7866/kem102-4.jpg?width=288&height=110) |
Р - напорная гидролиния;
А 1 В - гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии);
T, Т 1 - сливные гидролинии; У, Х - гидролинии управляющего потока (гидролинии дистанционного управления)
Структура условного обозначения
![КЕМ102, структура](/media/7870/kem102_struct.gif?width=500&height=200.30816640986134)
Получить консультацию по клапану КЕМ102-3 можно у специалиста через форму обращений на странице сайта или по No +7 (351) 200-22-88.
Продукция в наличии. Звоните!
