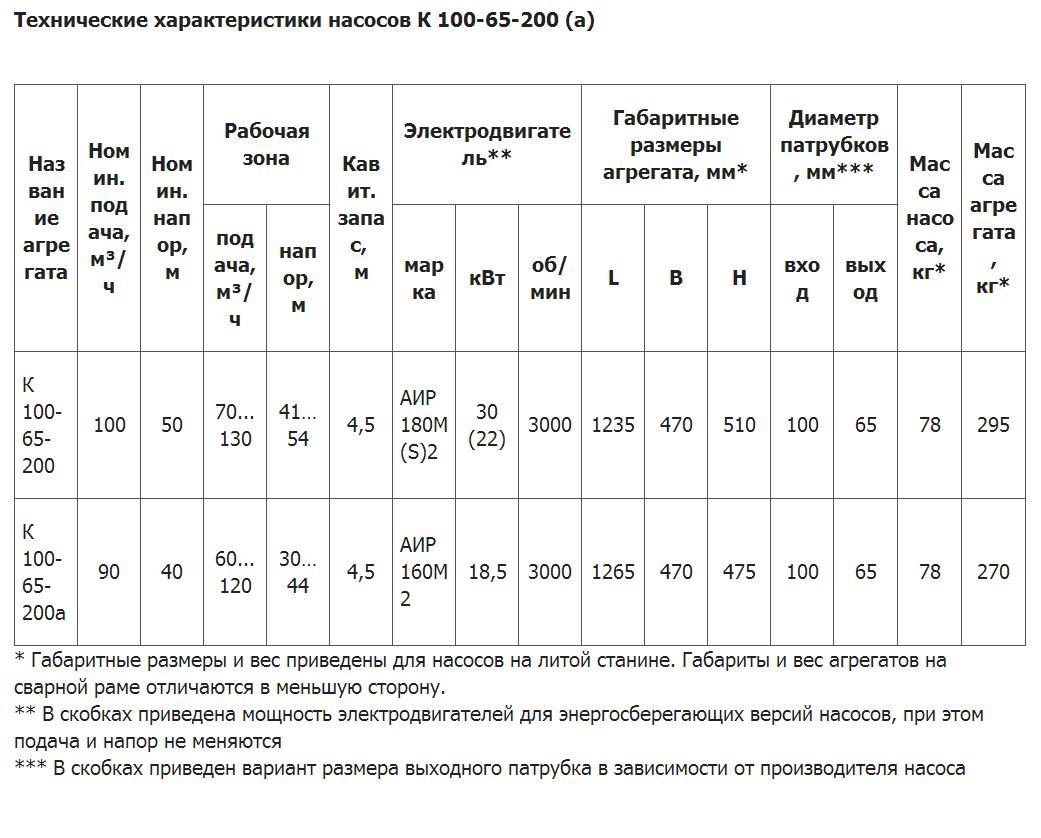

Технические характеристики насосов К100-65-200 СД
Номин. подача - 100 м³/ч
Номин. напор - 50 м
Рабочая зона подача - 70...130 м³/ч
напор - 41…54 м
Кавит. запас - 4,5 м
Электродвигатель** АИР 180M(S)2 - 30 (22) кВт, 3000об/мин

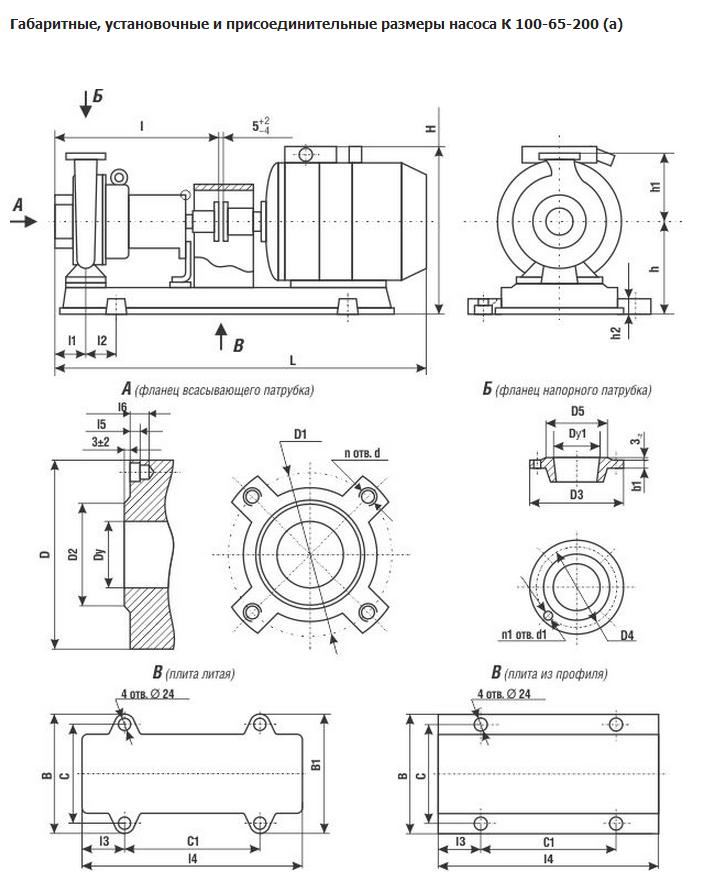

Габаритные размеры агрегата L /B /H - 1235/470/510мм*
Диаметр патрубков *** 100 мм вход
65 мм выход
Масса насоса* - 78 кг
Масса агрегата - 295 кг
Примечания.
* Габаритные размеры и вес приведены для насосов на литой станине. Габариты и вес агрегатов на сварной раме отличаются в меньшую сторону.
** В скобках приведена мощность электродвигателей для энергосберегающих версий насосов, при этом подача и напор не меняются
*** В скобках приведен вариант размера выходного патрубка в зависимости от производителя насоса
Применение насоса консольного К100-65-200 СД
Для перекачивания в стационарных условиях чистой воды и некоторых других жидкостей в системах водоснабжения, пожаротушения и теплоснабжения. Характеристика pH от 6 до 9 (исключение - морская вода), допускаются твердые частицы до 0,2 мм с объемной концентрацией менее 0,1%.
Насос перед запуском заполняют водой. За счёт пониженного давления в корпусе, около лопастного колеса вместо выходящей из корпуса воды по всасывающей трубе атмосферным давлением нагнетается новая вода. Выходит из корпуса вода в напорную трубу при вращении рабочего колеса.
Рабочее колесо - это диск с ребрами внутри полого корпуса. Электродвигатель приводит в быстрое вращение колесо, и, соответственно и воду, которая находится в улитке. Поскольку сил сцепления между частицами воды недостаточно, чтобы удержать их при круговом движении, эти частицы под действием центробежной силы выбрасываются в напорную трубу и создается пониженное давление.
Чем выше температура воды, тем меньше высота всасывания.
Принцип работы консольного насоса К100-65-200 СД
Насос перед запуском заполняют водой. За счёт пониженного давления в корпусе, около лопастного колеса вместо выходящей из корпуса воды по всасывающей трубе атмосферным давлением нагнетается новая вода. Выходит из корпуса вода в напорную трубу при вращении рабочего колеса.
Внимание!
Не перекачивайте горючие и легковоспламеняющиеся жидкости!
Не устанавливайте в жилых зданиях!
Не используйте в пожароопасных и взрывоопасных производствах!
Не допускайте чрезмерного увеличения нагрузки двигателя!
