Технические характеристики
| Параметры | 12Г12-24АМ |
| Подача насоса со стороны привода (л/мин) | 53,8 |
| Подача насоса со стороны противоположной приводу (л/мин) | 12,1 |
| Мощность (кВт) | 8,9 |
| Масса, кг | 33 |
Насосы пластинчатые 12Г12-24АМ:
Насос 12Г12-24АМ предназначен для подачи под давлением в качестве рабочей жидкости минерального масла в гидросистемы промышленных станков и других машин.
Насосы двухпоточные предназначен для подачи под давлением минерального масла, вязкостью от 17 до 400 сСт при температуре 10-50 °С и температуре окружающей среды 0-40°С, двумя независимыми потоками в гидравлические системы различного оборудования.
Предельное давление на выходе из насоса, допустимое для кратковременной работы, 70 кгс/см³. Продолжительность непрерывной работы на предельном давлении не более 1% в течение каждой минуты (т.е. 0,6 сек).

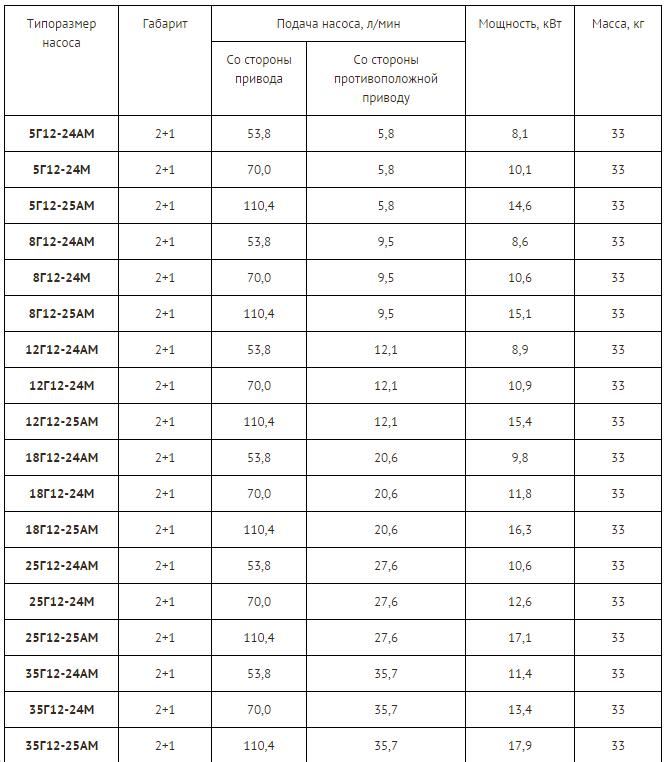

Насосы по размеру рабочего объема бывают трех габаритов:
| Параметры | 12Г12-24АМ |
| Подача насоса со стороны привода (л/мин) | 53,8 |
| Подача насоса со стороны противоположной приводу (л/мин) | 12,1 |
| Мощность (кВт) | 8,9 |
| Масса, кг | 33 |
Принцип работы насоса 12Г12-24АМ
В момент соединения с всасывающим каналом, камера (между статором, ротором и пластинами) увеличивается в объеме , происходит наполнение её маслом, поступающим через магистраль всасывания. В момент объединения этой камеры с каналом нагнетания, она уменьшает свой объем, при этом — вытесняя масло в магистраль нагнетания.
Монтаж и эксплуатация насоса 12Г12-24АМ
Устанавливать на всасывающем трубопроводе какие-либо дополнительные соединения, фильтры не допускается, т.к. это может привести к шуму при работе насоса. Фильтры необходимо располагать на линии слива.
Насос 12Г12-24АМ разборка - сборка
Для правильной установки статора насоса правого вращения возьмите плоский диск и поставьте на него статор так, чтобы отверстия д совпали с открытыми окнами е плоского диска и вращении ротора по часовой стрелке камера г увеличивала свой объем.
Установка насосов насоса 12Г12-24АМ
Диаметр всасывающего трубопровода, его длину и дополнительные соединения выбирайте из условия, чтобы скорость на всасывании не превышала 1,5 м/с, давление на входе в насос было в пределах 0,02 МПа. Порядок установки насосов

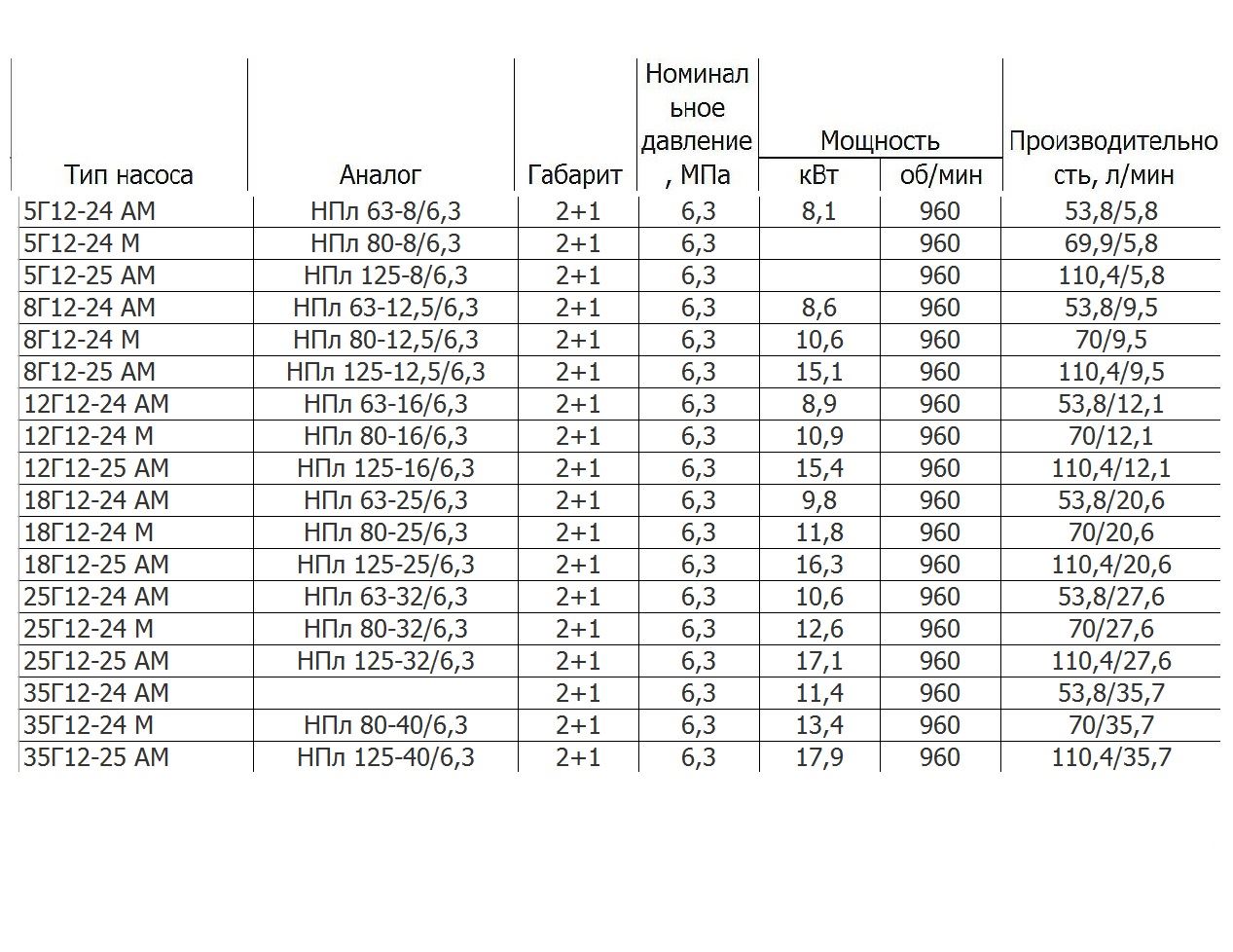

| Подача насоса со стороны привода - не менее ...(л/мин) | Подача насоса со стороны привода - не менее ...(л/мин) |
|
5Г12-24М (аналог НПл 80-8/6,3) - 70 л/мин 8Г12-24М (аналог НПл 80-12,5/6,3) - 70 л/мин 12Г12-24М (аналог НПл 80-16/6,3) - 70 л/мин 18Г12-24М (аналог НПл 80-25/6,3) - 70 л/мин 25Г12-24М (аналог НПл 80-32/6,3) - 70 л/мин 35Г12-24М (аналог НПл 80-40/6,3) - 7- л/мин |
5Г12-24АМ (аналог НПл 63-8/6,3) - 50 л/мин 5Г12-25АМ (аналог НПл 125-8/6,3) - 100 л/мин 8Г12-24АМ (аналог НПл 63-12,5/6,3) - 50 л/мин 8Г12-25АМ (аналог НПл 125-12,5/6,3) -100 л/мин 12Г12-24АМ (аналог НПл 63-16/6,3) - 50 л/мин 12Г12-25АМ (аналог НПл 125-16/6,3) - 100 л/мин 18Г12-24АМ (аналог НПл 63-25/6,3) - 50 л/мин 18Г12-25АМ (аналог НПл 125-25/6,3) - 100 л/мин 25Г12-24АМ (аналог НПл 63-32/6,3) - 50 л/мин 25Г12-25АМ (аналог НПл 125-32/6,3) - 100 л/мин 35Г12-24АМ (аналог НПл 63-40/6,3) - 50 л/мин 35Г12-25АМ (аналог НПл 125-40/6,3) - 100 л/мин |
Цену уточняйте у консультанта онлайн по тел. +7 (351) 200-22-88. Продукция в наличии. Звоните!
