70Г12-24М

Насосы 70Г12-24М:

категория пластинчатых насосов
габарит 2+2
давление на выходе 6,3МПа
группа гидронасосов нерегулируемых
двухпоточные
с постоянным направлением потока масла

Насос 70Г12-24М нагнетает в гидравлическую систему под давлением двумя независимыми потоками рабочую жидкость в виде минерального масла.

Данного типа гидравлические насосы востребованы в системах гидравлики станков и других промышленных механизмах.

В двухпоточном насосе рабочий комплект первого насоса правого вращения(нужно смотреть со стороны привода), рабочий комплект второго насоса устанавливается левого вращения.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

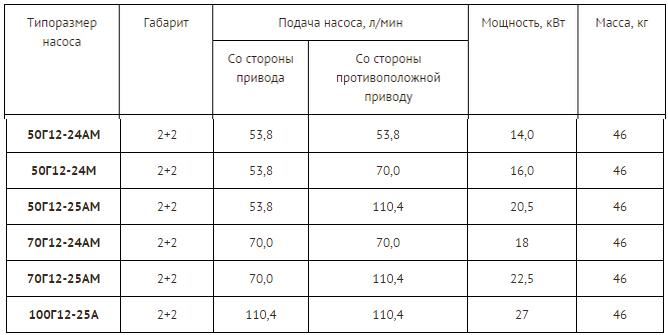

Технические характеристики

Параметры	70Г12-24М
Подача насоса со стороны привода (л/мин)	70
Подача насоса со стороны противоположной приводу (л/мин)	70
Мощность (кВт)	18
Масса, кг	46

Принцип работы насоса 70Г12-24М

Стоит помнить, что на первом пуске такой установки в неё нужно залить жидкость и выкрутить винт. В начале работы прижим рабочего комплекта осуществляется пружинами, а в процессе работы и давлением масла.

Монтаж и эксплуатация гидронасоса 70Г12-24М

Направление вращения вала насоса должно соответствовать стрелке на корпусе насоса. Нагнетающий трубопровод желательно иметь прямым или с плавным изгибом.

Гидронасос 70Г12-24М: разборка - сборка

Всасывающие окна е плоского диска и нагнетательные (открытые) окна б диска с шейкой должны быть расположены под углом 90º относительно друг друга.

Установка насосов типов 70Г12-24М

Перед первым пуском залейте масла в насос и выверните винт предохранительного клапана до нулевой настройки. Для защиты насоса и гидросистемы от перегрузок предохранительный клапан настройте на давление не более 7 МПа.

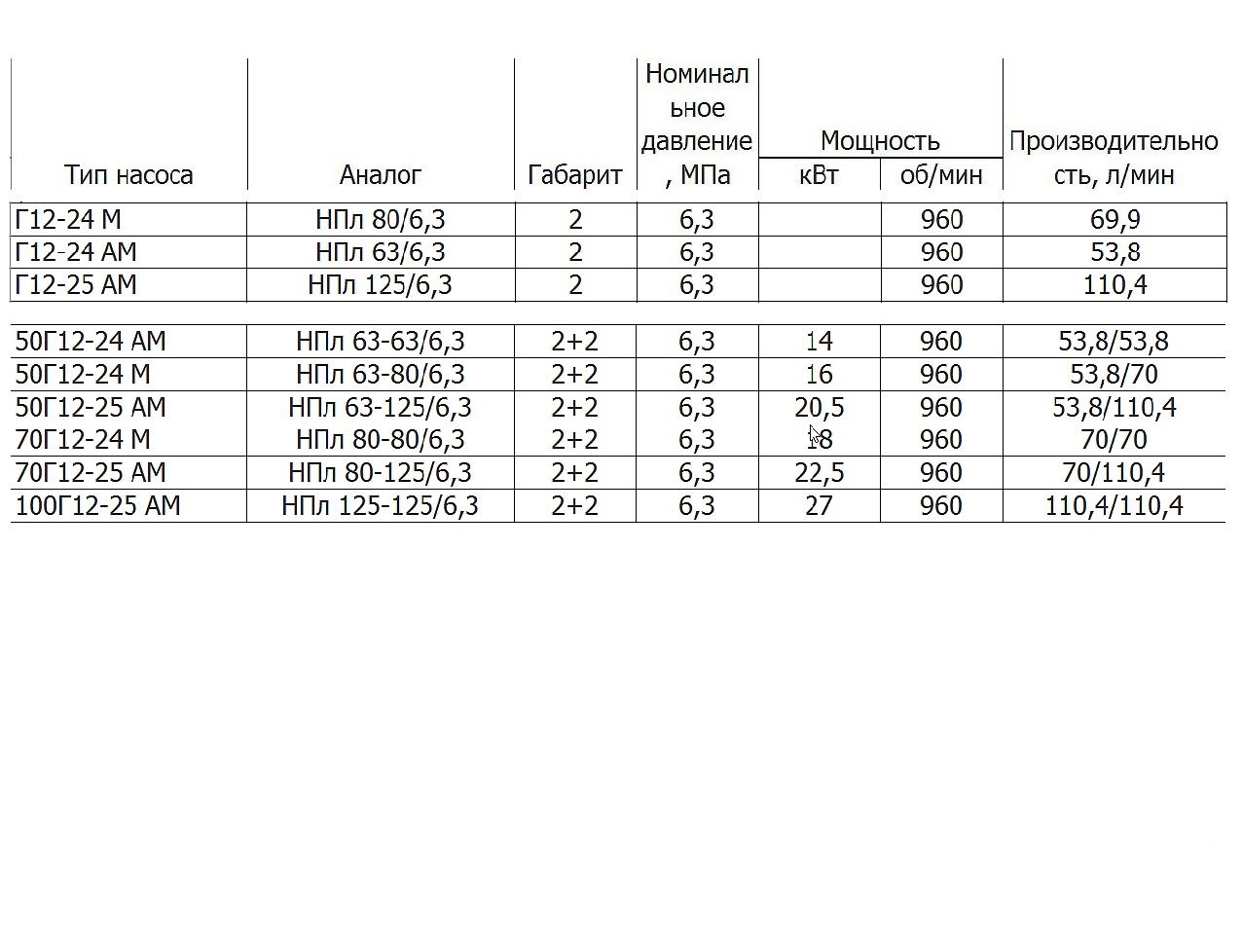

Подача насоса со стороны противоположной приводу - не менее

Гидронасос 50Г12-24АМ - 50л/мин

Гидронасос 50Г12-24М - 70л/мин

Гидронасос 50Г12-25АМ - 100л/мин

Гидронасос 70Г12-24М - 70л/мин

Гидронасос 70Г12-25АМ - 100л/мин

Гидронасос 100Г12-25АМ - 100л/мин

Цену уточняйте у консультанта онлайн по тел. +7 (351) 200-22-88. Продукция в наличии. Звоните!
