Технические характеристики
| Параметры | 8Г12-25М |
| Подача насоса со стороны привода (л/мин) | 142,8 |
| Подача насоса со стороны противоположной приводу (л/мин) | 9,5 |
| Мощность (кВт) | 19,6 |
| Масса, кг | 55 |
Насосы 8Г12-25М:
Насос 8Г12-25М подаёт рабочую жидкость минерального масла в гидросистему под давлением двумя независимыми потоками.
Применяется в промышленности в системах гидравлики станков и других машин.
Насосы двухпоточные предназначены для подачи минерального масла .
Предельное давление на выходе из насоса, допустимое для кратковременной работы, 70 кгс/см³. Продолжительность непрерывной работы на предельном давлении не более 1% в течение каждой минуты (т.е. 0,6 сек).
| Параметры | 8Г12-25М |
| Подача насоса со стороны привода (л/мин) | 142,8 |
| Подача насоса со стороны противоположной приводу (л/мин) | 9,5 |
| Мощность (кВт) | 19,6 |
| Масса, кг | 55 |
Принцип работы насоса 8Г12-25М
Двухпоточный насос объединяет два однопоточных насоса, имеет общее всасывающее отверстие в и два нагнетательных а и б.
Перечень отверстий, окон и камер: а – нагнетательное отверстие, б - окна нагнетания в диске с шейкой, в – окна всасывания в диске с шейкой, г – камера между двумя пластинами, ротором и статором, д – отверстия всасывания в статоре, е – окна всасывания в плоском диске, ж – всасывающие отверстие.
Монтаж и эксплуатация гидронасоса 8Г12-25М
Насос может быть установлен в горизонтальном или вертикальном положении не выше 0,5м над уровнем масла или же с погружением его в масло, что обеспечивает более благоприятные условия его работы, но затрудняет наблюдение за насосом при эксплуатации.
Гидронасос 8Г12-25М: разборка - сборка
Всасывающее окно е плоского диска должно совпадать с всасывающим отверстием ж крышки однопоточного насоса и отверстием в корпусе двухпоточного насоса.
Установка насосов типов 8Г12-25М
Соединение вала насоса с приводным валом выполняйте при помощи упругой муфты. Максимальное радиальное смещение осей валов 0,1 мм, максимальный угол перекоса 1º. Порядок установки насосов Г12-3М и Г12-2М
| Подача насоса со стороны привода - не менее 140 л/мин |
Подача насоса со стороны привода - не менее 200 л/мин |
|

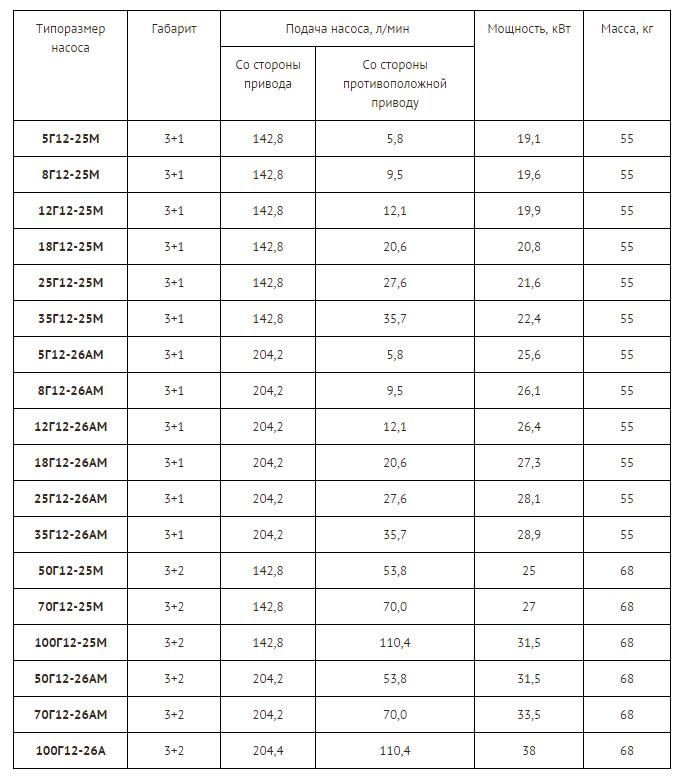

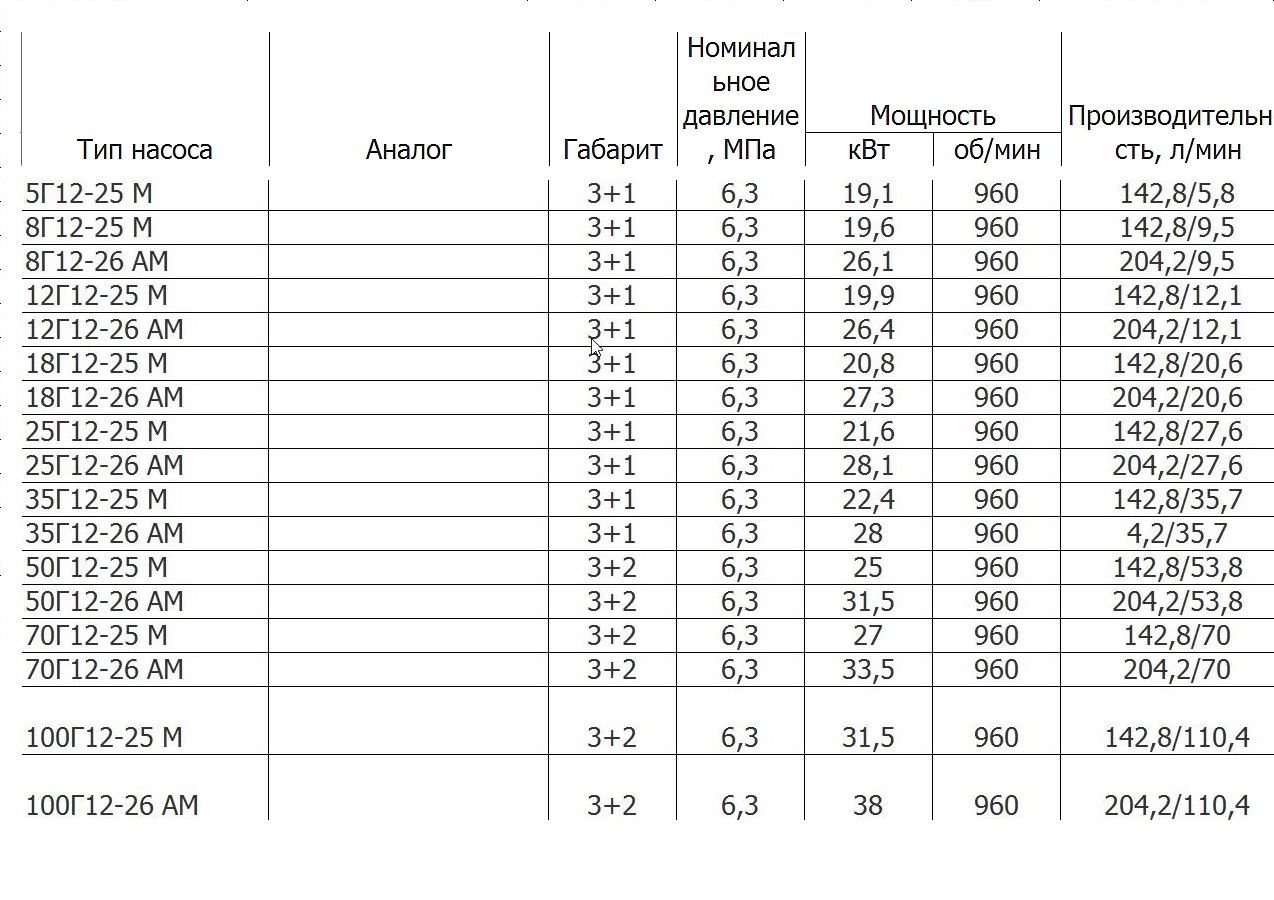

8Г12-25М 12Г12-25М 18Г12-25М 25Г12-25М 35Г12-25М 50Г12-25М 70Г12-25М 100Г12-25М |
12Г12-26АМ 18Г12-26АМ 25Г12-26АМ 35Г12-26АМ 50Г12-26АМ 70Г12-26АМ 100Г12-26АМ |
