Насос радиально-поршневой регулируемый 50НРР: технические характеристики
| Наименование параметра | Значение параметра для | ||
| типоразмеров | |||
| 125 | 250 | 500 | |
| Номинальный рабочий объем насоса, см3: | |||
| а) радиально-поршневого; | 125 | 250 | 500 |
| б) шестеренного | 28 | 28 | 28 |
| Частота вращения, с | |||
| -номинальная; | 25 | 16,6 | 16,6 |
| -максимальная; | 25 | 25 | 16,6 |
| -минимальная | 5 | 5 | 5 |
| Подача насоса, л/мин: | |||
| а) радиально-поршневого: | |||
| -номинальная; | 159 | 211 | 423 |
| -минимальная | 16 | 21 | 42 |
| б) шестеренного | 33 | 22 | 22 |
| Давление на выходе из насоса, МПа: | |||
| а) радиально-поршневого: | |||
| -номинальное; | 50 | ||
| -максимальное | 63 | ||
| б) шестеренного: | |||
| -номинальное; | 2,5 | ||
| максимальное | 3 | ||
| Давление на входе в насос, МПа: | |||
| максимальное; | +0,05 | ||
| минимальное | -0,02 | ||
| Коэффициент подачи насоса, не менее: | |||
| а) радиально-поршневого; | 0,9 | ||
| б) шестеренного | 0,83 | ||
| КПД насоса, не менее | 0,91 | ||
| Мощность насоса, кВт | 143 | 190 | 380 |
| Полный 90% ресурс, ч | 7250 | ||
| 90% наработка до отказа, ч | 3900 | ||

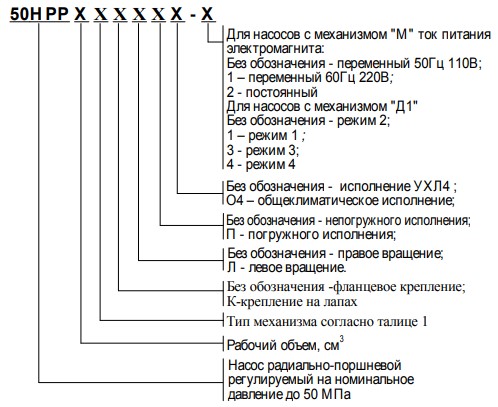

Регулируемые радиально-поршневые насосы 50НРР125Р
Работают на минеральных маслах вязкостью 21…265 (сСт) при t масла +10…50°С и t окр. среды 0…+50°С.
Рекомендованы минеральные масла типа ВНИИ НП-403, ИГП-30, ИГП-38 с номинальной тонкостью фильтрации 40 мкм с 14 классом чистоты.
Категория размещения – 4, климатическое исполнения УХЛ и О.
Работа гидронасосов регулируемых 50НРР125Р
Основана на возвратно-поступательном движении поршней и цилиндров, обеспечиваемом кривошипно-шатунным механизмом.

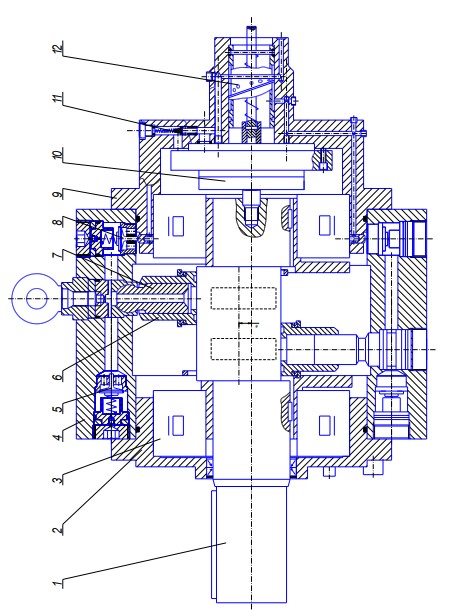

Приводной кривошип 1 опирается на 2 подшипника 3в крышках 2 и 9. В два ряда цилиндров 6 установлены поршни 7, образующие шатуны.
В расточках корпуса 4 размещены нагнетательные 5 и сливные 8 клапаны. При всасывании РЖ из внутренней полости подается в рабочую камеру.
При нагнетании паз на валу выходит из соединения с отверстием в цилиндре и масло через отверстие в поршне подходит к клапанам. Сливной клапан 8 закрыт, и масло открывает нагнетательный клапан 5 и проходит в коллектор, к отверстию нагнетания.
Если на протяжении всего хода нагнетания сливные клапана закрыты, то подача будет максимальной.
Если сливные клапана на ходе нагнетания будут открыты, то подачи нет.
Управление сливными клапанами происходит за счет распределительной втулки 12. Т. е. регулирование подачи построено на сливе РЖ из рабочей камеры на части нагнетательного хода.

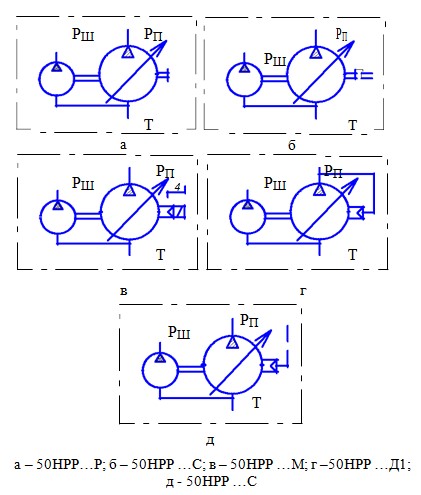

В крышке насоса 9 расположен 2-секционный шестеренный насос 10, один поток которого через распределительную втулку подводится на управление клапанами слива и к механизмам управления подачей.
Другой поток подводится к выходному отверстию в крышке и используется потребителем.

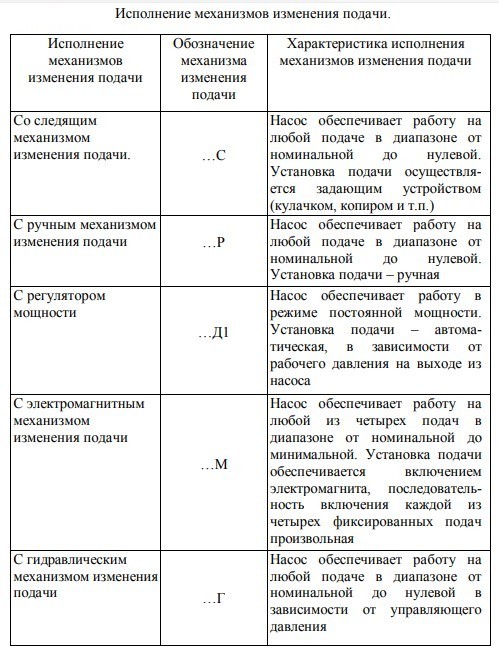

Регулирование подачи производится за счет осевого перемещения распределительной втулки механизмом изменения подачи. При перемещении втулки внутрь насоса подача увеличивается и наоборот.
