Гидромотор МН 56/32 исполнение

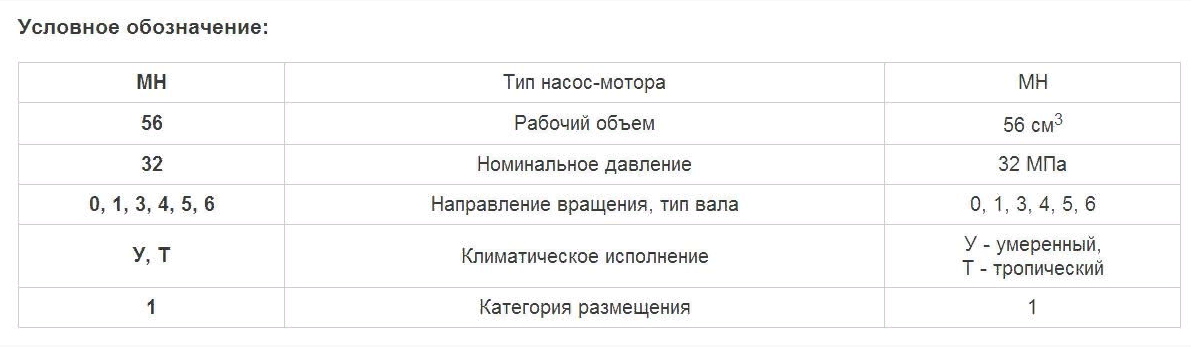

По виду исполнения насос-моторы МН..56/32 бывают:
МН 56/32 — насос-мотор (реверсивное направление вращения)
МН 56/32.3 — насос (правое направление врашения)
МН 56/32.4 — насос (левое направление вращения)
МН 0.56/32 — насос-мотор ( направление вращения любое, вал шлицы ф30 мм)
МН 0.56/32.1 — насос-мотор (направление вращения любое, вал шпонка 8x7x50 мм)
МН 0.56/32.3 — насос (правое направление вращение, вал шлицы ф30 мм)
МН 0.56/32.4 — насос (левое направление вращение, вал шлицы ф30 мм)
МН 0.56/32.5 — насос (правое направление вращение, вал шпонка 8x7x50 мм)
МН 0.56/32.6 — насос (левое направление вращение, вал шпонка 8x7x50 мм)
МН 2.56/32 — насос-мотор (любое направление вращение, вал шлицы ф35 мм)
МН 2.56/32.3 — насос (правое направление вращение, вал шлицы ф35 мм)
МН 2.56/32.4 — насос (левое направление вращение, вал шлицы ф35 мм)

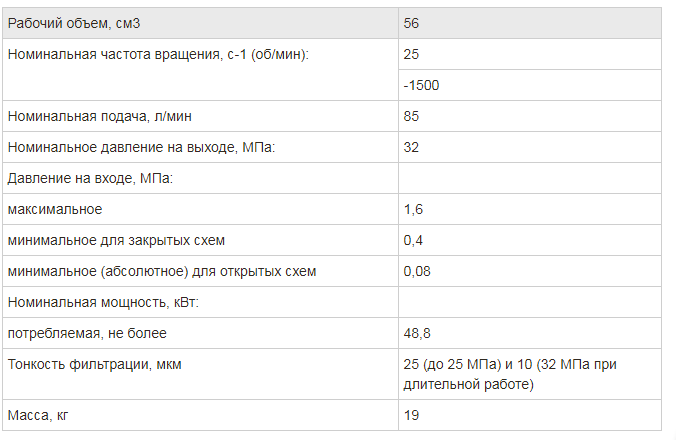

Технические характеристики МН56/32
Насос аксиально-поршневой нерегулируемый типа МН56/32 предназначен для работы в режимах нерегулируемого насоса в гидросистемах различных машин и агрегатов.
|
Наименование параметра
|
Величина
|
|
насос
|
мотор
|
|
Рабочий объем, см3
|
|
|
|
номинальный
|
56±1,5
|
56±1,5
|
|
Частота вращения, с-1 (об/мин):
|
|
|
|
номинальная
|
25(1500)
|
33,3(2000)
|
|
максимальная
|
33,3(2000)
|
58,3(3500)
|
|
минимальная
|
3,3(200)
|
0,16(10)
|
|
Подача, л/мин
|
|
|
|
номинальная, не менее
|
80-2
|
|
|
Расход, л/мин, номинальный не более
|
|
117,8+3,2
|
|
Давление на выходе, МПа, (кгс/см2)
|
|
|
|
номинальное
|
32 (320)
|
|
|
максимальное
|
40 (400)
|
20 (200)
|
|
Давление на входе, МПа, (кгс/см2)
|
|
|
|
номинальное
|
|
32 (320)
|
|
максимальное
|
1,6 (16)
|
40 (400)
|
|
минимальное для закрытых схем
|
0,4 (4)
|
|
|
минимальное (абсолютное)
|
|
|
|
для открытых схем
|
0,08 (0,8)
|
|
|
Перепад давлений, МПа (кгс/см2)
|
|
|
|
номинальный
|
|
32 (320)
|
|
Давление дренажа, МПа (кгс/см2)
|
|
|
|
максимальное
|
0,2 (2)
|
0,2 (2)
|
|
Коэффициент подачи, %
|
95
|
|
|
Гидромеханический КПД, %
|
|
92
|
|
КПД, %
|
90
|
90
|
|
Масса (без рабочей жидкости), кг
|
20
|
20
|
|
Номинальная мощность, кВт,
|
|
|
|
потребляемая, не более
|
48,8+1,2
|
|
|
эффективная, не менее
|
|
53,7-1,4
|
|
Крутящий момент, Н·м,
|
|
|
|
номинальный не менее
|
|
262-7
|
В НПл двухпоточных номинальная мощность насоса равна сумме мощностей однопоточных насосов. Заявленная производителем эффективность (КПД) 70 - 85%.
