ДБГ11-24А

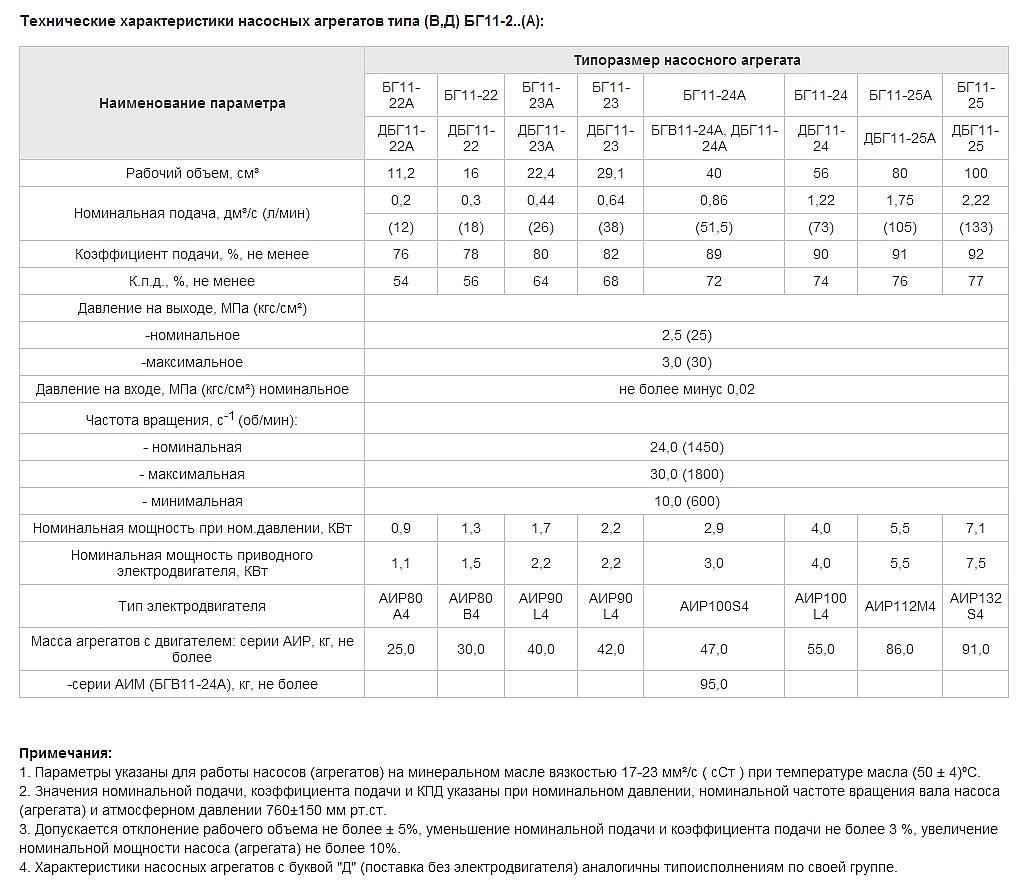

Технические характеристики ДБГ11-24А

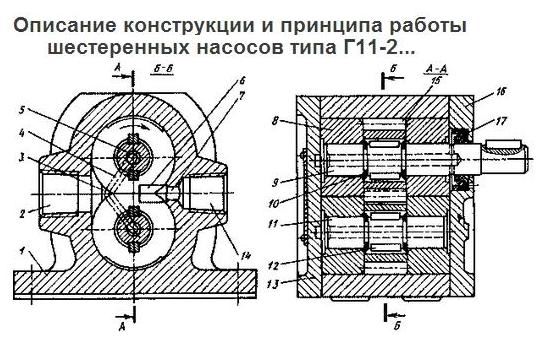

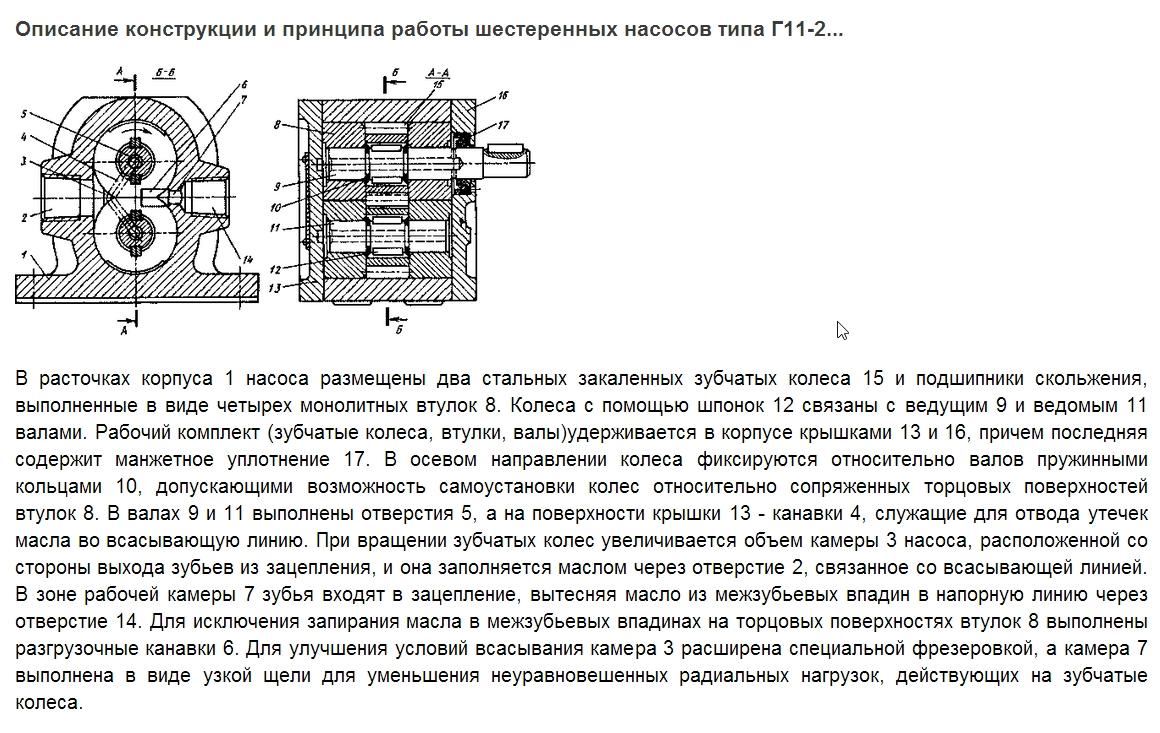

Принцип работы насоса ДБГ11-24А

Принцип действия гидронасоса типа Г11-2, входящего в состав насосного агрегата ДБГ11-24А заключается в работе зубьев, когда их головки входят в зацепление, тем самым выжимают минеральное масло из имеющихся впадин между зубьями.

Все это вызывает давление в нагнетательной линии. Рабочая жидкость перемещается от всасывающего трубопровода к нагнетательному с помощью специальных полостей, которые были образованы с помощью корпусной стенки насоса и впадинами от зубьев.

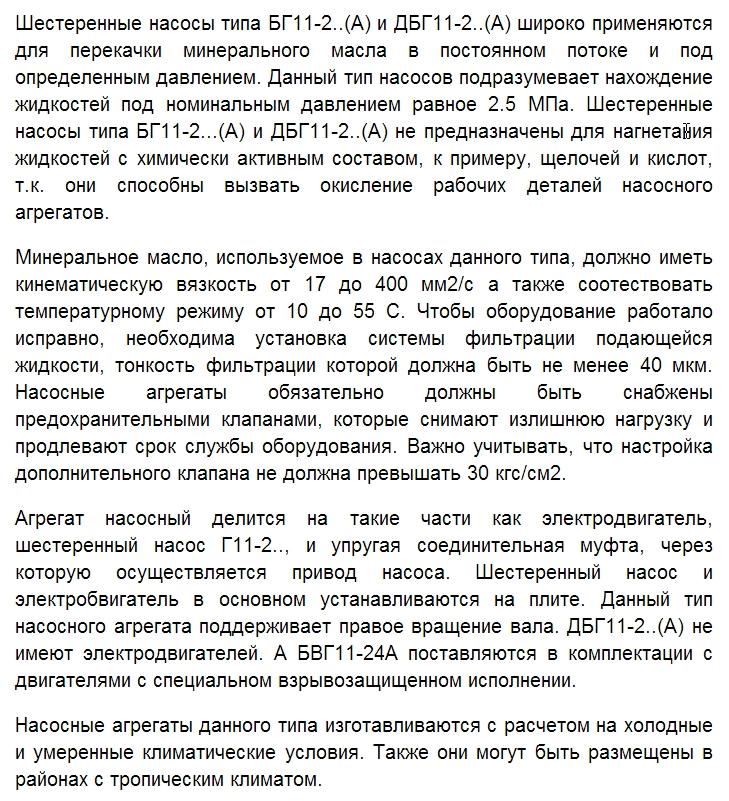

Требования к перекачиваемым насосом ДБГ11-24А жидкостям

• кинематическая вязкость от 17 до 400 мм²/с (сСт);
• температура жидкости от 10ºС до 55ºС (283 К до 328 К)
• чистота рабочей - не грубее 13 класса по ГОСТ 17216-71
• Номинальная тонкость фильтрации - 40 мкм

Дополнительно комплектующие:

фильтр устанавливается на напорной или сливной магистрали гидросистемы,
предохранительные клапаны, защищающие гидросистему и насосный агрегат от перегрузок с настройкой клапана без превышения значения давления в 3 МПа (30 кгс/см2).

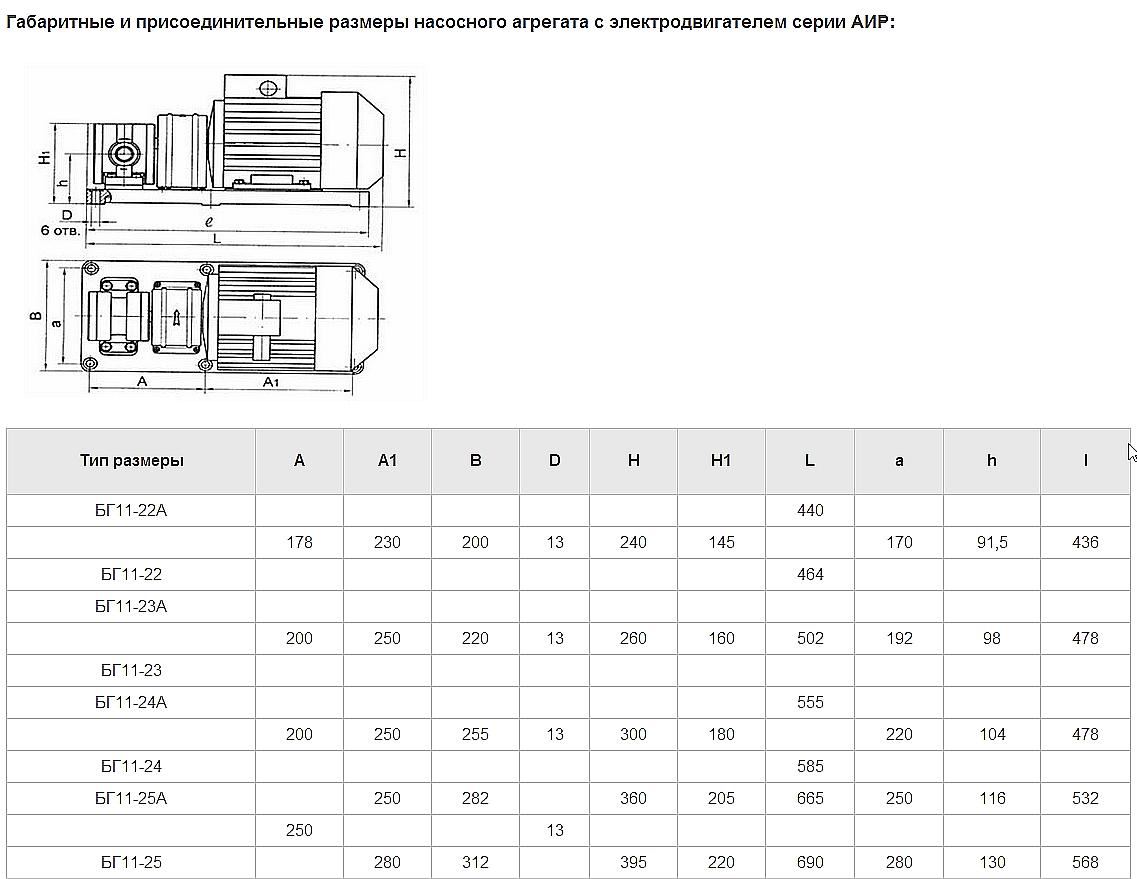

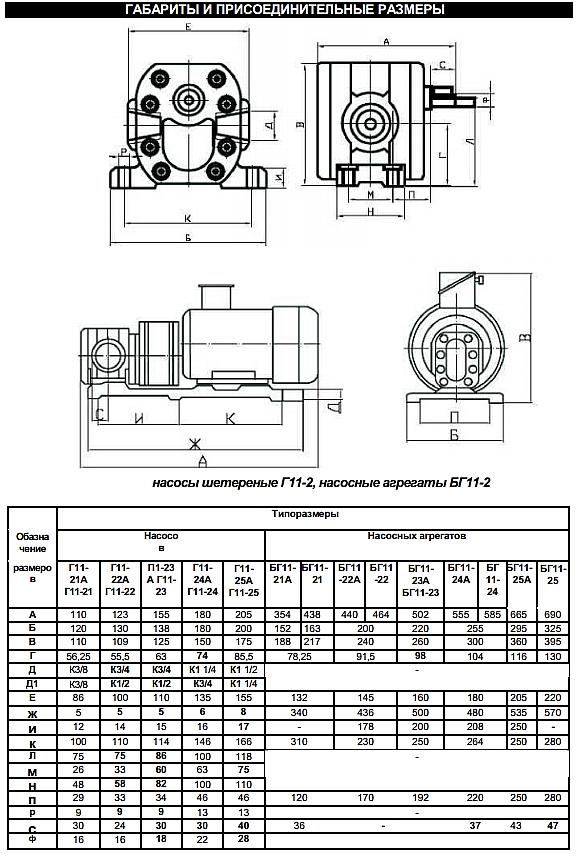

Насосный агрегат ДБГ11-24А устанавливается на плите и состоит из следующих частей:

• шестеренного насоса типа Г11-2,
• соединительной упругой муфты.

Направление вращения вала – правое.

Агрегаты типа ДБГ11-24А не снабжены электродвигателями.

Товарная карта нашей фирмы содержит следующие насосы типов Г11-2 и БГ11-2

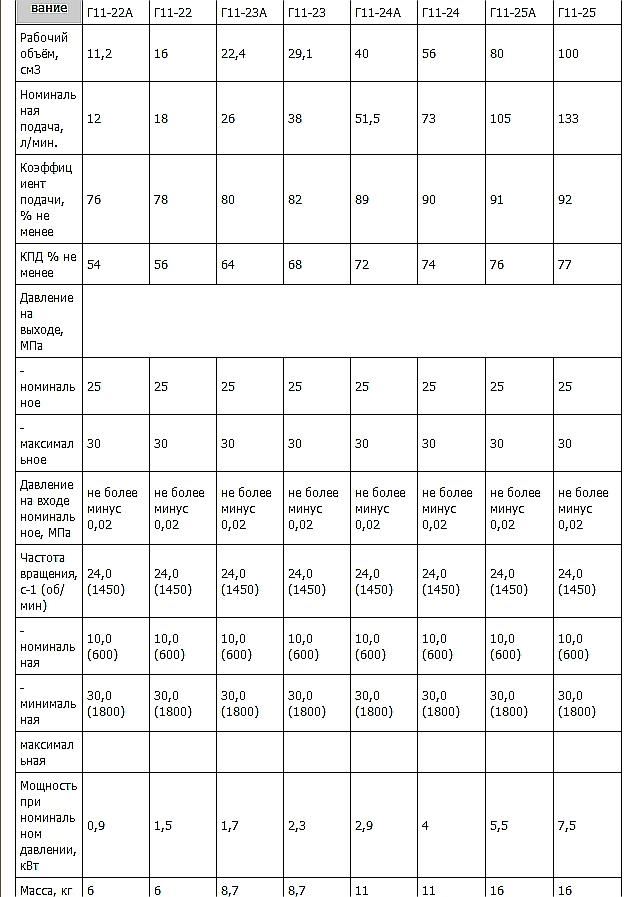

Насосы шестеренные Г11-2 с похожими индикаторами
Г11-24А, БГ11-24А, БГВ11-24А имеют

• одинаковый рабочий объем - 40см³,
• номинальную подачу - 51,5 л / мин,
• коэффициент подачи - 89,0%,
• К.П.Д - 72,0.

Г11-24, БГ11-24

• рабочий объем - 56см³,
• номинальная подача - 73 л /мин,
• коэффициент подачи - 90%,
• К.П.Д - 74,0.

Г11-25А, БГ11-25А

• рабочий объем - 80см³,
• номинальную подачу - 105 л / мин,
• коэффициент подачи - 91%,
• К.П.Д - 76,0.

Г11-25, БГ11-25

•  рабочий объем - 100см³,
• номинальную подачу - 133 л / мин,
• коэффициент подачи - 92%,
• К.П.Д - 77,0.

У гидронасосов Г11-24, Г11-24А, Г11-25, Г11-25А давление на уровне номинального / высокого давления - 25/30 МПа, также как и у Г11-22, Г11-22А, Г11-23, Г11-23А.

Насосные агрегаты с креплением по лапам:

Насос БГ11-22А, БГ11-22, БГ11-23, БГ11-23А, БГ11-24, БГ11-24А, БГ11-25А, БГ11-25

Модификации БВГ11-24А поставляются в комплектации для двигателей с особым взрывозащищенным исполнением.

Насосные агрегаты не имеют электродвигателя:

Насос ДБГ11-22, ДБГ11-22А, ДБГ11-23, ДБГ11-23А, ДБГ11-24, ДБГ11-24А, ДБГ11-25, ДБГ11-25А.

Пожалуйста, уточняйте цену у консультанта онлайн, по электронной почте: 82002288@mail.ru или по тел. + 7 (351) 200 22 88.

Продукция в наличии. Звоните!
