Пневмоцилиндр ПЦВCБ 200

Пневматические цилиндры ПЦВСБ 200 применяются в различных станках, выполняя функцию зажима вращающихся деталей и привода патронов осуществляющих зажим заготовок.






Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

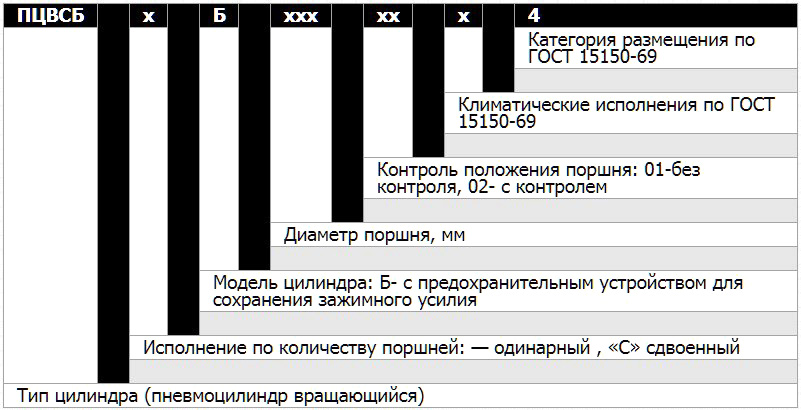

Технические характеристики пневмоцилиндров вращающихся ПЦВСБ 200

Параметры

ПЦВСБ-200

Ном. давление, МПа

0,63

Диаметр поршня, мм

200

Ход штока, мм

32

Усилие на штоке, Н

34 550

Частота вращения не более, об/мин

5 000



Принцип действия пневмоцилиндра ПЦВCБ 200

Сжатый воздух подводится к вращающемуся цилиндру 1 через неподвижный коллектор 6 по каналам А или Б и распределительное устройство 3, жестко соединенное с цилиндром. Внутри распределительного устройства 3 находится пневматический замок, состоящий из поршня 5 и обратных шариковых клапанов 4 и 7 с пружинами. Если подать рабочую среду, например, в канал А, то она открывает обратный клапан 7 и смещает поршень 5, который своим штоком открывает обратный клапан 4. Сжатый воздух проходит через клапан 7 и поступает в правую полость цилиндра 1. Происходит перемещение поршня 2 влево и вытеснение воздуха из левой полости через открытый клапан 4 в канал Б.


В том случае, если подача сжатого воздуха внезапно отключится, обратные клапаны запирают выход воздуха из обеих полостей, тем самым препятствуя падению давления в цилиндре и исключая возможность аварийного сбоя в работе вращающегося пневмоцилиндра.

Пневноцилиндр ПЦВСБ схема
