Пневмораспределитель крановый В71-22А\ В71-22М-02 (выход в низ) Пневмораспределитель крановый В71-22А\ В71-22М-02 (выход  в низ) Пневмораспределитель крановый В71-22А\ В71-22М-02 (выход  в низ)
Поделиться:

Пневмораспределитель крановый В71-22А\ В71-22М-02 (выход в низ)

Пневмораспределители В71-22А\ В71-22М-02 крановые с ручным управлением на номинальное давление 1 МПа (10 кгс/см²) служат для изменения направления потоков сжатого воздуха в пневмосистемах различного назначения.

4-х линейные 3-позиционные, имеют ручное управление с плоским золотником.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

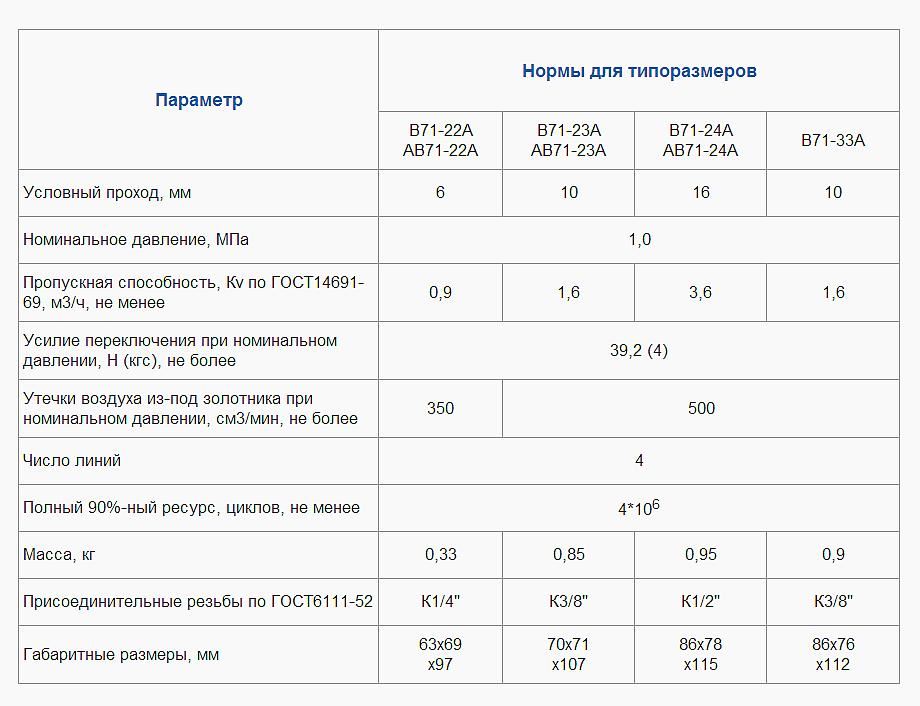

Пневмораспределитель В71-22А \ В71-22М-02: техническая информация

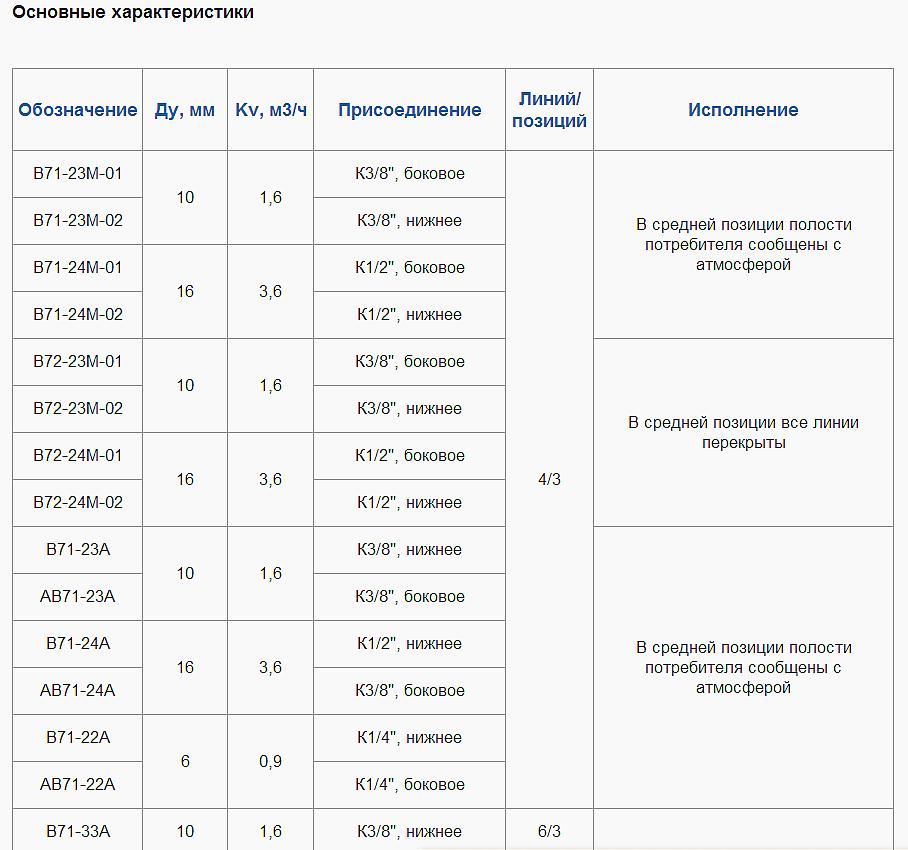

Обозначение Ду, мм Kv, м3 Присоединение Линий/ позиций Исполнение
В71-22А \ В71-22М-02 6 0,9 К1/4", нижнее 4/3 В средней позиции полости потребителя сообщены с атмосферой

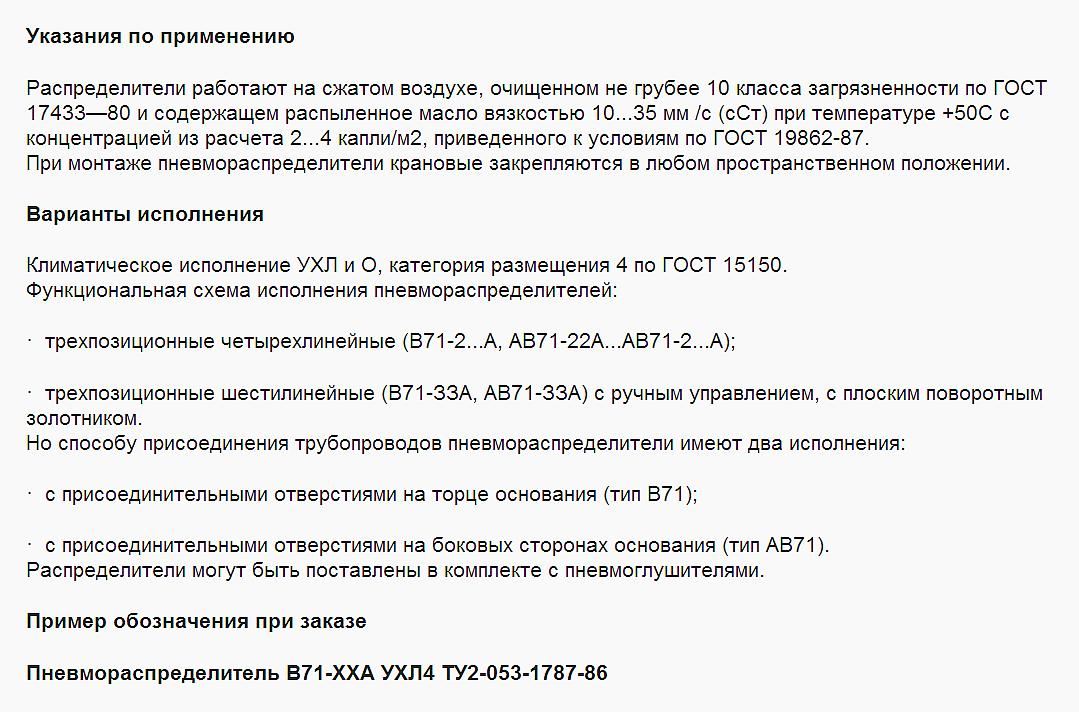

По присоединению трубопроводов крановые пневмораспределители выпускаются двух исполнений:

Распределители

  • В71-23М-02, В71-24М-02, В72-23М-02, В72-24М-02, В71-22А, В71-23А, В71-24А - с присоединительными отверстиями на торце основания;
  • В71-23М-01, В71-24М-01, В72-23М-01, В72-24М-01, АВ71-22А, АВ71-23А, АВ71-24А , АВ71-33А - с присоединительными отверстиями на боковых сторонах основания.

Положение при монтаже - любое.

Закрепляются четырьмя винтами, для чего используются четыре монтажные отверстия.

Цену на пневмораспределитель уточняйте у консультанта онлайн по тел. +7 (351) 200-22-88. Продукция в наличии. Звоните!





При монтаже крановые распределители закрепляются четырьмя винтами, для чего используются четыре монтажные отверстия.
