Регулируемый аксиально-поршневой гидромотор 313.4.160.370.3: технические данные

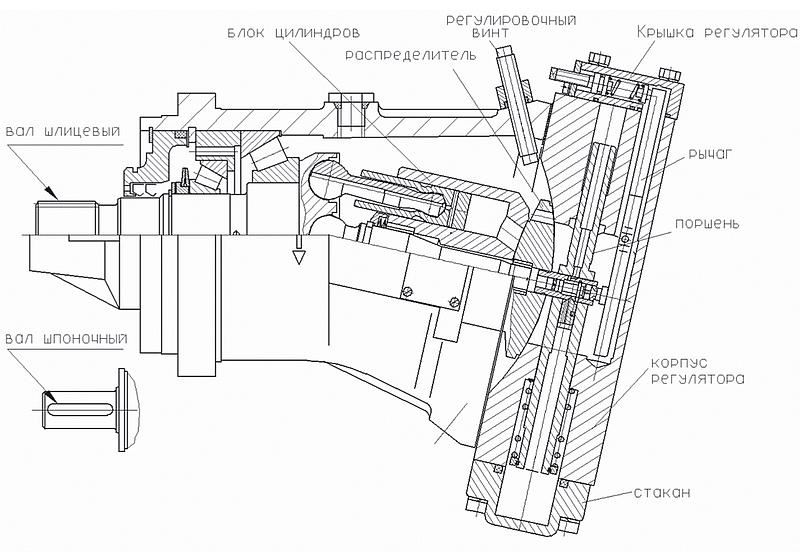

Исполнение | конические подшипники узла вала, стальной блок цилиндров |
Рабочий объем Vном | 160 см3 |
Вид регулирования | 0 - пропорциональное 1 - негативное дискретное электроуправление 2 - постоянного перепада LS 3 - постоянного давления 5 - постоянной мощности 6 - позитивное дискретное электроуправление 8 - без аппарата управления |
Ограничение рабочего объема | 0 - без ограничения 5 - с ограничением Vmin 7 - с ограничением Vmax 9 - с ограничением Vmin и Vmax |
Вид управления | 0 - отсутствует (для видов регулирования 2, 3, 5) 1 - гидравлическое позитивное 2 - гидравлическое негативное 3 - механическое, перестановка поступательным движение 4 - механическое, перестановка вращательным движением 5 - электро, дискретное 24В 6 - электро, дискретное 12В 7 - гидравлическое позитивное с внутренним ограничителем A - прямое управление, поршень разносторонний двухкамерный B - прямое управление, поршень разносторонний однокамерный C - прямое управление, поршень равносторонний двухкамерный D - электро, пропорциональное 12В E - электро, пропорциональное 24В |
Направление вращения и исполнение вала | 3 - правое, шлицевое по ГОСТ 6033-80 4 - левое, шлицевое по ГОСТ 6033-80 5 - правое, шпоночное 6 - левое, шпоночное 7 - правое, шлицевое по DIN 5480 8 - левое, шлицевое по DIN 5480 |
Вторичное управление | 0 - отсутствует 2 - клапан отсечки по давлению 8 - клапан отсечки в линии управления 9 - блок постоянного перепада LS A - механическая блокировка регулятора для установки на V = 0 см3/об |
Встроенная гидроаппаратура | 0 - отсутствует 1 - предохранительный клапан 3 - клапан «ИЛИ» подключения регулятора к сервопитанию 4 - клапан «ИЛИ» подключения регулятора к сервопитанию, предохранительный клапан на выходе |
Диаметр вала | 45 мм |
Частота вращения номинальная | 20,0 с-1 (1200 об/мин) |
Давление на выходе номинальное | 20 МПа |
Давление на выходе max | 40 МПа |
Номинальная потребляемая мощность | 66 кВт |
Масса без рабочей жидкости | 55 кг |
