Насос пластинчатый нерегулируемый двухпоточный 100Г12-25М Насос пластинчатый нерегулируемый двухпоточный 100Г12-25М Насос пластинчатый нерегулируемый двухпоточный 100Г12-25М
Поделиться:

Насос пластинчатый нерегулируемый двухпоточный 100Г12-25М

  • группа пластинчатых
  • с рабочем давлением на выходе насоса - 6,3 МПа
  • группа нерегулируемых
  • группа двухпоточных
  • с постоянным направлением потока масла

Насос 100Г12-25М подаёт рабочую жидкость (минеральное масло) в гидросистему под давлением двумя независимыми потоками.

Применяется в промышленности в системах гидравлики станков и других машин.

Насосы двухпоточные предназначены для подачи минерального масла.

Предельное давление на выходе из насоса, допустимое для кратковременной работы, 70 кгс/см³. Продолжительность непрерывной работы на предельном давлении не более 1% в течение каждой минуты (т.е. 0,6 сек).

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

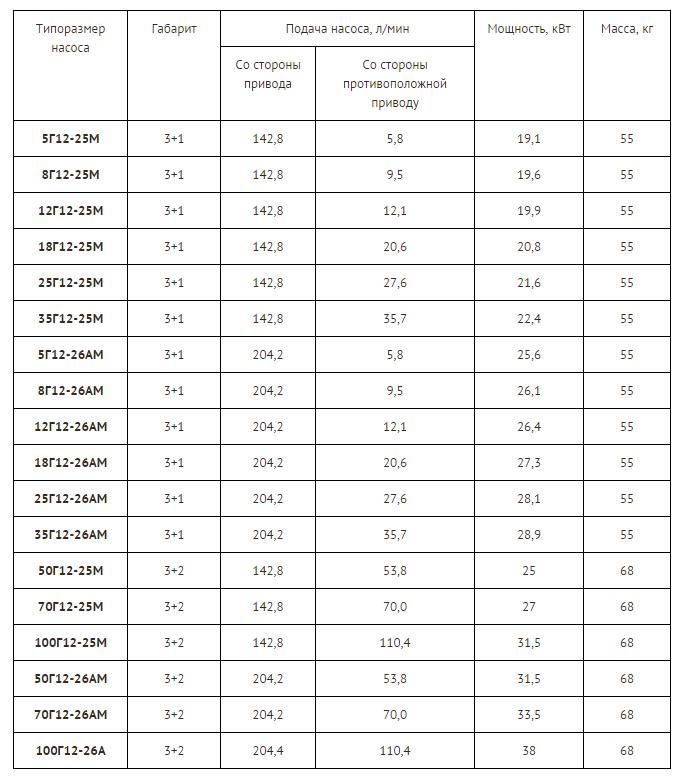

Технические характеристики

Параметры 100Г12-25М
Подача насоса со стороны привода (л/мин) 142,8
Подача насоса со стороны, противоположной приводу (л/мин) 110,4
Мощность (кВт) 31,5
Масса, кг 68



Принцип работы насоса 100Г12-25М

Двухпоточный насос объединяет два однопоточных насоса, имеет общее всасывающее отверстие в и два нагнетательных а и б.

Перечень отверстий, окон и камер:

  • а – нагнетательное отверстие,
  • б - окна нагнетания в диске с шейкой,
  • в – окна всасывания в диске с шейкой,
  • г – камера между двумя пластинами, ротором и статором,
  • д – отверстия всасывания в статоре,
  • е – окна всасывания в плоском диске,
  • ж – всасывающие отверстие.

Монтаж и эксплуатация гидронасоса 100Г12-25М

Может быть установлен в горизонтальном или вертикальном положении не выше 0,5 м над уровнем масла или же с погружением его в масло, что обеспечивает более благоприятные условия его работы, но затрудняет наблюдение за насосом при эксплуатации.

Гидронасос 100Г12-25М: разборка - сборка

Всасывающее окно е плоского диска должно совпадать с всасывающим отверстием ж крышки однопоточного насоса и отверстием в корпусе двухпоточного насоса.

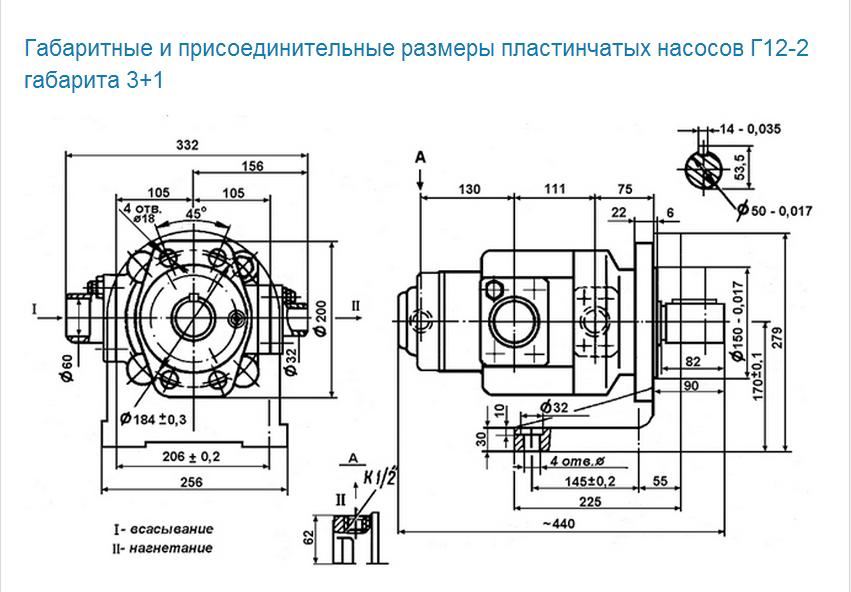

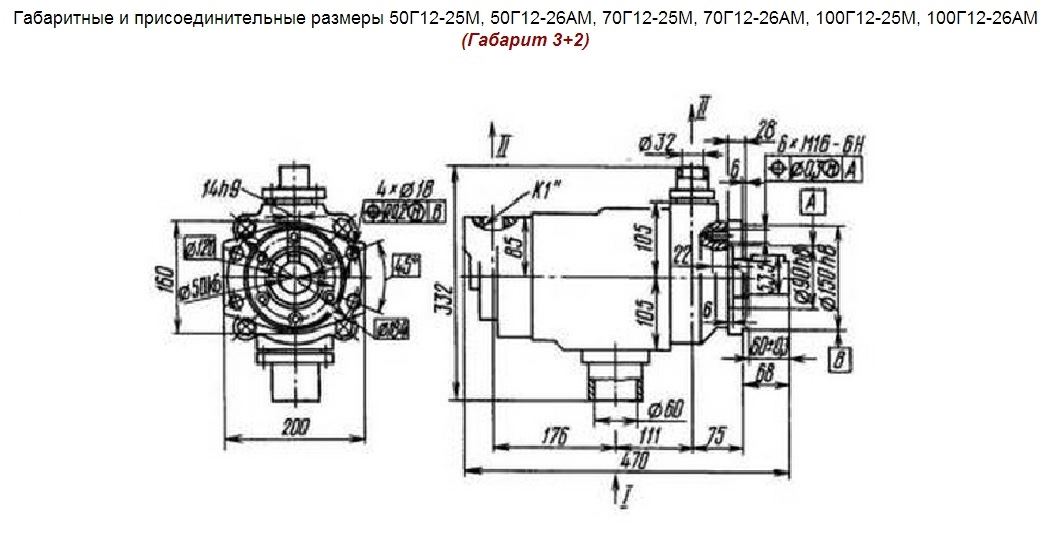

Установка насосов типа 100Г12-25М

Соединение вала насоса с приводным валом выполняйте при помощи упругой муфты. Максимальное радиальное смещение осей валов 0,1 мм, максимальный угол
перекоса 1º.

Подача насоса со стороны
привода - не менее 140 л/мин
Подача насоса со стороны привода - не менее 200 л/мин


8Г12-25М

12Г12-25М

18Г12-25М

25Г12-25М

35Г12-25М

50Г12-25М

70Г12-25М

100Г12-25М



12Г12-26АМ

18Г12-26АМ

25Г12-26АМ

35Г12-26АМ

50Г12-26АМ

70Г12-26АМ

100Г12-26АМ



Перед первым пуском залейте масла в насос и выверните винт предохранительного клапана до нулевой настройки. Для защиты насоса и гидросистемы от перегрузок предохранительный клапан настройте на давление не более 7 МПа. Порядок установки насосов Г12-3М и Г12-2М

Подача насоса со стороны, противоположной приводу, - не менее

Гидронасос 50Г12-24АМ - 50л/мин

Гидронасос 50Г12-24М - 70л/мин

Гидронасос 50Г12-25АМ - 100л/мин

Гидронасос 70Г12-24М - 70л/мин

Гидронасос 70Г12-25АМ - 100л/мин

Гидронасос 100Г12-25АМ - 100л/мин

Продукция в наличии.

Цену уточняйте у консультанта онлайн, по электронной почте 2476568@mail.ru или по тел. +7-351-247-65-68 и +7-351-793-77-88. Звоните!



Остались вопросы? Напишите нам!

Пожалуйста, заполните поля формы,
чтобы наши специалисты могли
связаться с вами

Оставить заявку

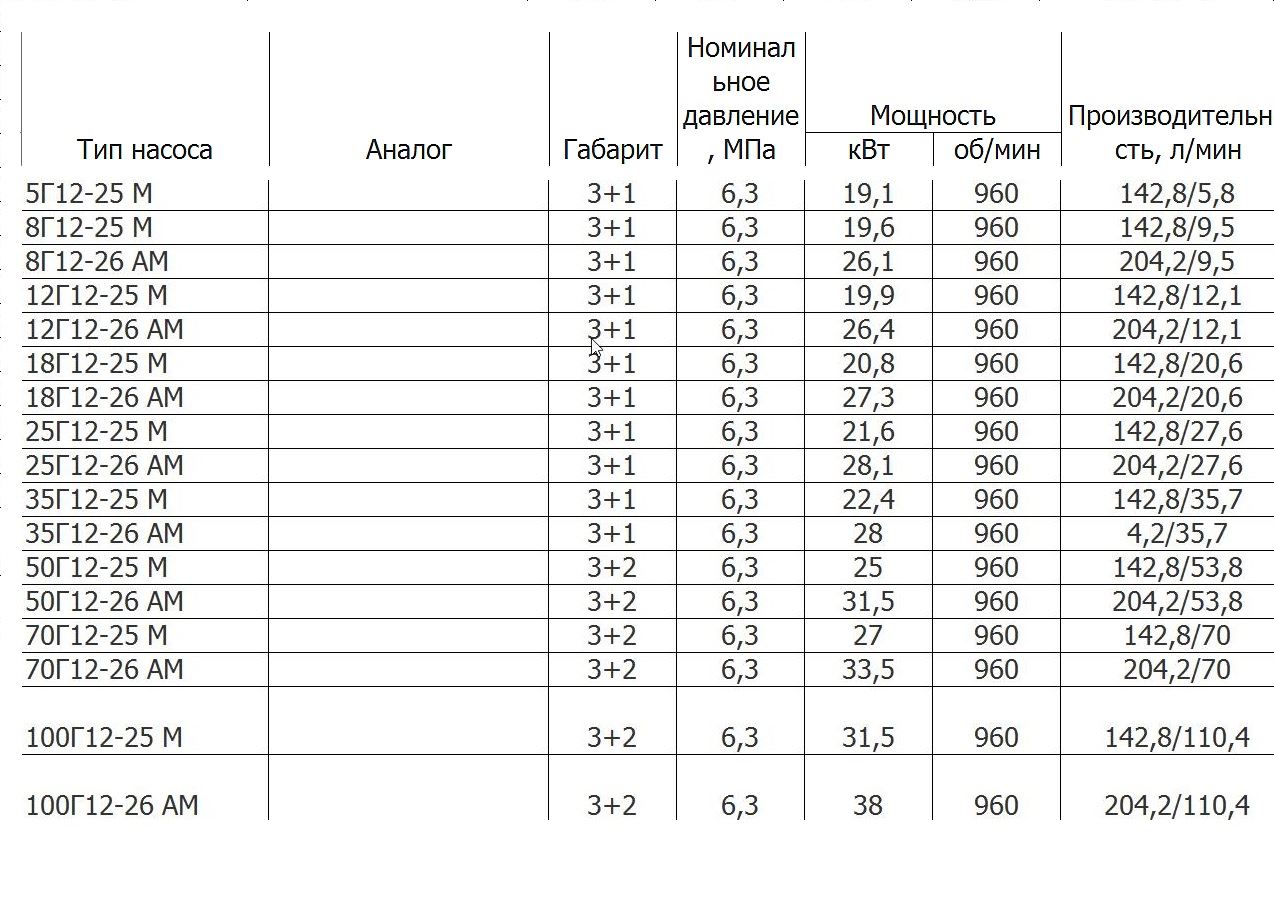

Сравнительная таблица характеристики насосов типа БГ12-2: однопоточных БГ12-2...М двухпоточных 12 (5, 8, 18, 25, 35)БГ12-2...(А)М
Подробнее

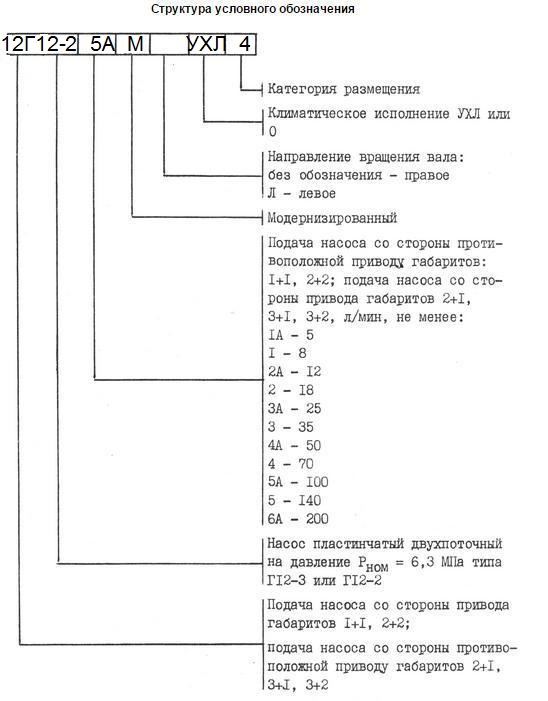

Структура условного обозначения однопоточного БГ12-2...(А)М и двухпоточного 12 (5, 8, 18, 25, 35)БГ12-2...(А)М пластинчатого насоса
