12Г12-25М

Насосы 12Г12-25М:

группа пластинчатых
с рабочем давлением на выходе насоса - 6,3МПа
группа нерегулируемых
группа двухпоточных
с постоянным направлением потока масла

Насос 12Г12-25М подаёт рабочую жидкость минерального масла в гидросистему под давлением двумя независимыми потоками.

Применяется в промышленности в системах гидравлики станков и других машин.

Насосы двухпоточные предназначены для подачи минерального масла .

Предельное давление на выходе из насоса, допустимое для кратковременной работы, 70 кгс/см³. Продолжительность непрерывной работы на предельном давлении не более 1% в течение каждой минуты (т.е. 0,6 сек).

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

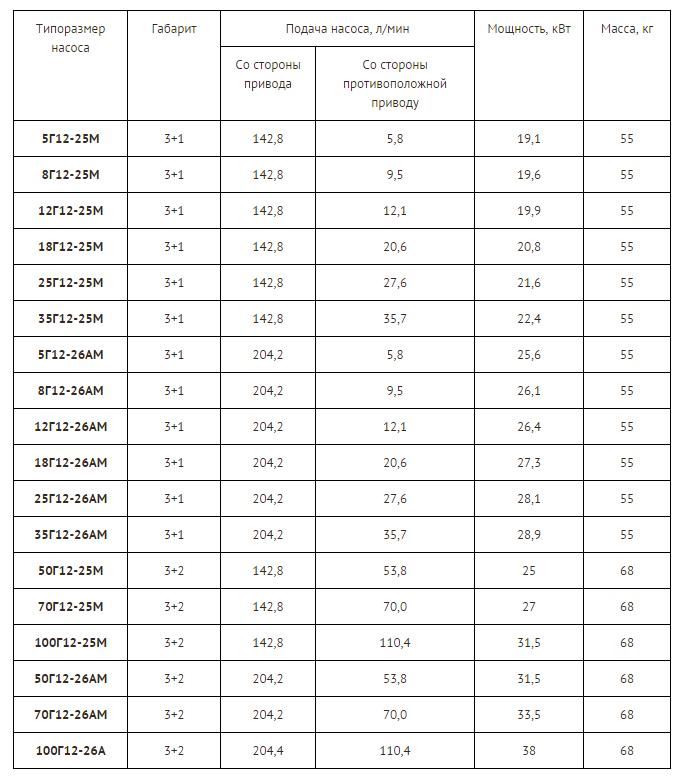

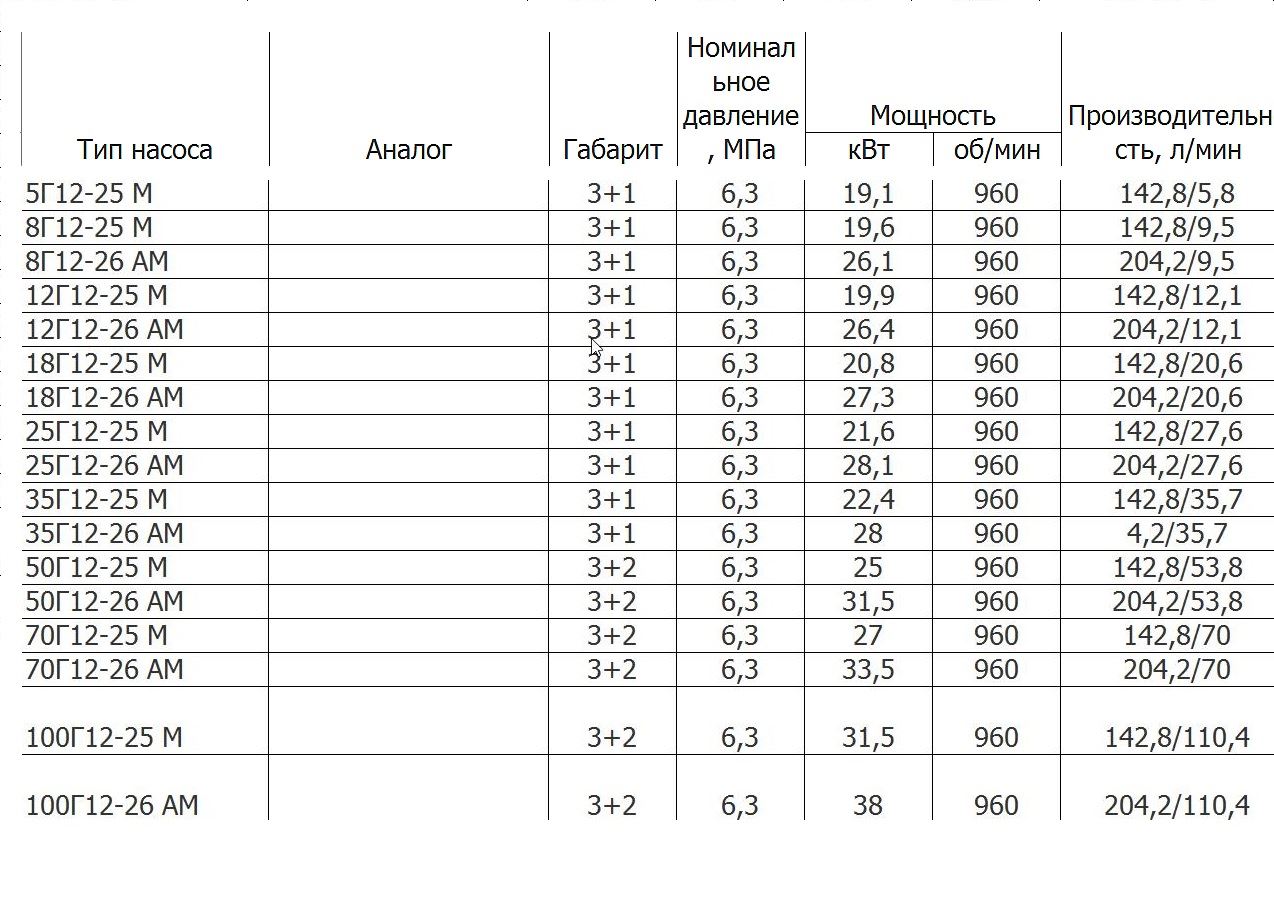

Технические характеристики

Параметры	12Г12-25М
Подача насоса со стороны привода (л/мин)	142,8
Подача насоса со стороны противоположной приводу (л/мин)	12,1
Мощность (кВт)	19,9
Масса, кг	55

Принцип работы насоса 12Г12-25М

Двухпоточный насос объединяет два однопоточных насоса, имеет общее всасывающее отверстие в и два нагнетательных а и б.

Перечень отверстий, окон и камер: а – нагнетательное отверстие, б - окна нагнетания в диске с шейкой, в – окна всасывания в диске с шейкой, г – камера между двумя пластинами, ротором и статором, д – отверстия всасывания в статоре, е – окна всасывания в плоском диске, ж – всасывающие отверстие. Состав, устройство и работа насосов Г12-2М и Г12-3М

Монтаж и эксплуатация гидронасоса 12Г12-25М

Насос может быть установлен в горизонтальном или вертикальном положении не выше 0,5м над уровнем масла или же с погружением его в масло, что обеспечивает более благоприятные условия его работы, но затрудняет наблюдение за насосом при эксплуатации.

Гидронасос 12Г12-25М: разборка - сборка

Всасывающее окно е плоского диска должно совпадать с всасывающим отверстием ж крышки однопоточного насоса и отверстием в корпусе двухпоточного насоса.

Установка насосов типов 12Г12-25М

Соединение вала насоса с приводным валом выполняйте при помощи упругой муфты. Максимальное радиальное смещение осей валов 0,1 мм, максимальный угол перекоса 1º.

Подача насоса со стороны привода - не менее 140 л/мин	Подача насоса со стороны привода - не менее 200 л/мин
8Г12-25М 12Г12-25М 18Г12-25М 25Г12-25М 35Г12-25М 50Г12-25М 70Г12-25М 100Г12-25М	12Г12-26АМ 18Г12-26АМ 25Г12-26АМ 35Г12-26АМ 50Г12-26АМ 70Г12-26АМ 100Г12-26АМ

Подача насоса со стороны
привода - не менее 140 л/мин

Подача насоса со стороны привода - не менее 200 л/мин

8Г12-25М

12Г12-25М

18Г12-25М

25Г12-25М

35Г12-25М

50Г12-25М

70Г12-25М

100Г12-25М

12Г12-26АМ

18Г12-26АМ
