5Г12-24АМ

Гидронасос пластинчатый 5Г12-24АМ:

  • с правым направлением вращения вала (возможно изготовление с левым вращением)
  • двухпоточный
  • габарит 2+1
  • нерегулируемый
  • рабочее давление на выходе насоса - 6,3МПа
  • с постоянным направлением потока масла


Насос 5Г12-24АМ двухпоточный предназначен для подачи под давлением минерального масла, вязкостью от 17 до 400 сСт при t 10-50°С и t окр. среды 0-40°С, двумя независимыми потоками в гидросистемы различного оборудования.

Предельное давление на выходе из насоса, допустимое для кратковременной работы, 70 кгс/см³.

Продолжительность непрерывной работы на предельном давлении не более 1% в течение каждой минуты (т.е. 0,6 сек).

Насосы по размеру рабочего объема бывают трех габаритов:

  • с рабочим объемом 8-40 см³
  • 63-125 см³
  • 160-224 см³
Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

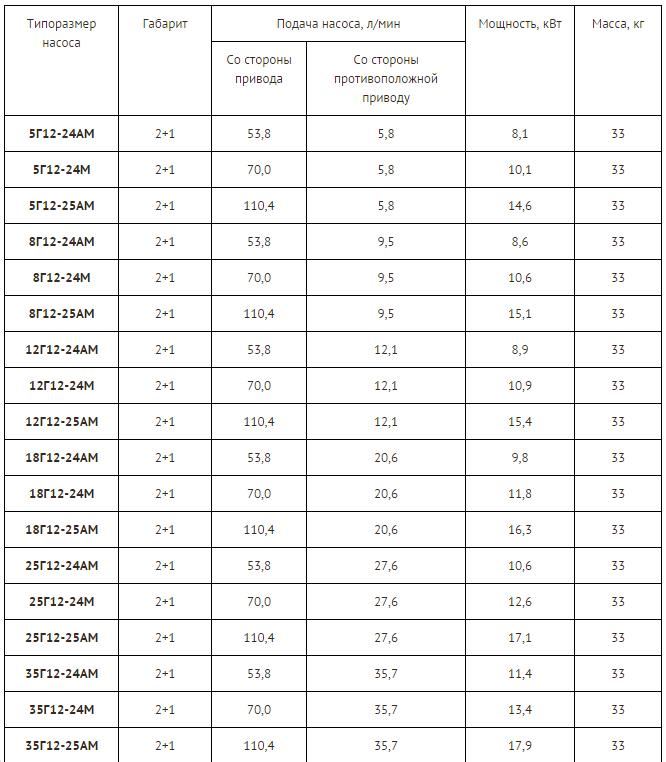

Насос пластинчатый нерегулируемый 5Г12-24АМ: тех. параметры

Параметры 5Г12-24АМ
Подача насоса со стороны привода (л/мин) 53,8
Подача насоса со стороны противоположной приводу (л/мин) 5,8
Мощность (кВт) 8,1
Масса, кг 33



Принцип работы насоса 5Г12-24АМ

В момент соединения с всасывающим каналом, камера (между статором, ротором и пластинами) увеличивается в объеме, происходит наполнение её маслом, поступающим через магистраль всасывания.

В момент объединения этой камеры с каналом нагнетания она уменьшает свой объем, при этом — вытесняя масло в магистраль нагнетания.

Монтаж и эксплуатация насоса 5Г12-24АМ

Устанавливать на всасывающем трубопроводе какие-либо дополнительные соединения, фильтры не допускается, т.к. это может привести к шуму при работе насоса.

Фильтры необходимо располагать на линии слива.

Гидронасос пластинчатый 5Г12-24АМ: разборка - сборка

Для правильной установки статора насоса правого вращения возьмите плоский диск и поставьте на него статор так, чтобы отверстия д совпали с открытыми окнами е плоского диска и вращении ротора по часовой стрелке камера г увеличивала свой объем.

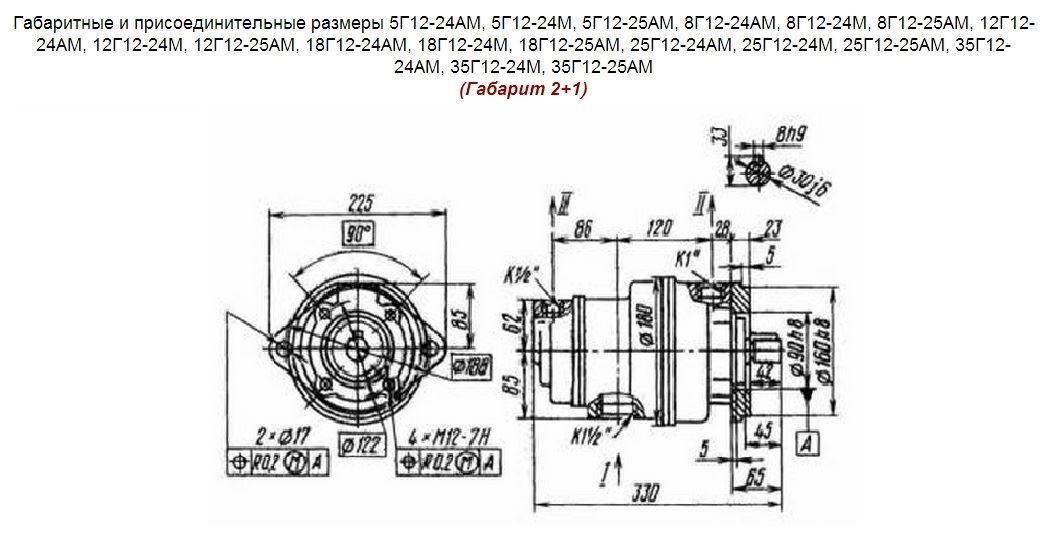

Установка 5Г12-24АМ

Диаметр всасывающего трубопровода, его длину и дополнительные соединения выбирайте из условия, чтобы скорость на всасывании не превышала 1,5 м/с, давление на входе в насос было в пределах 0,02 МПа.

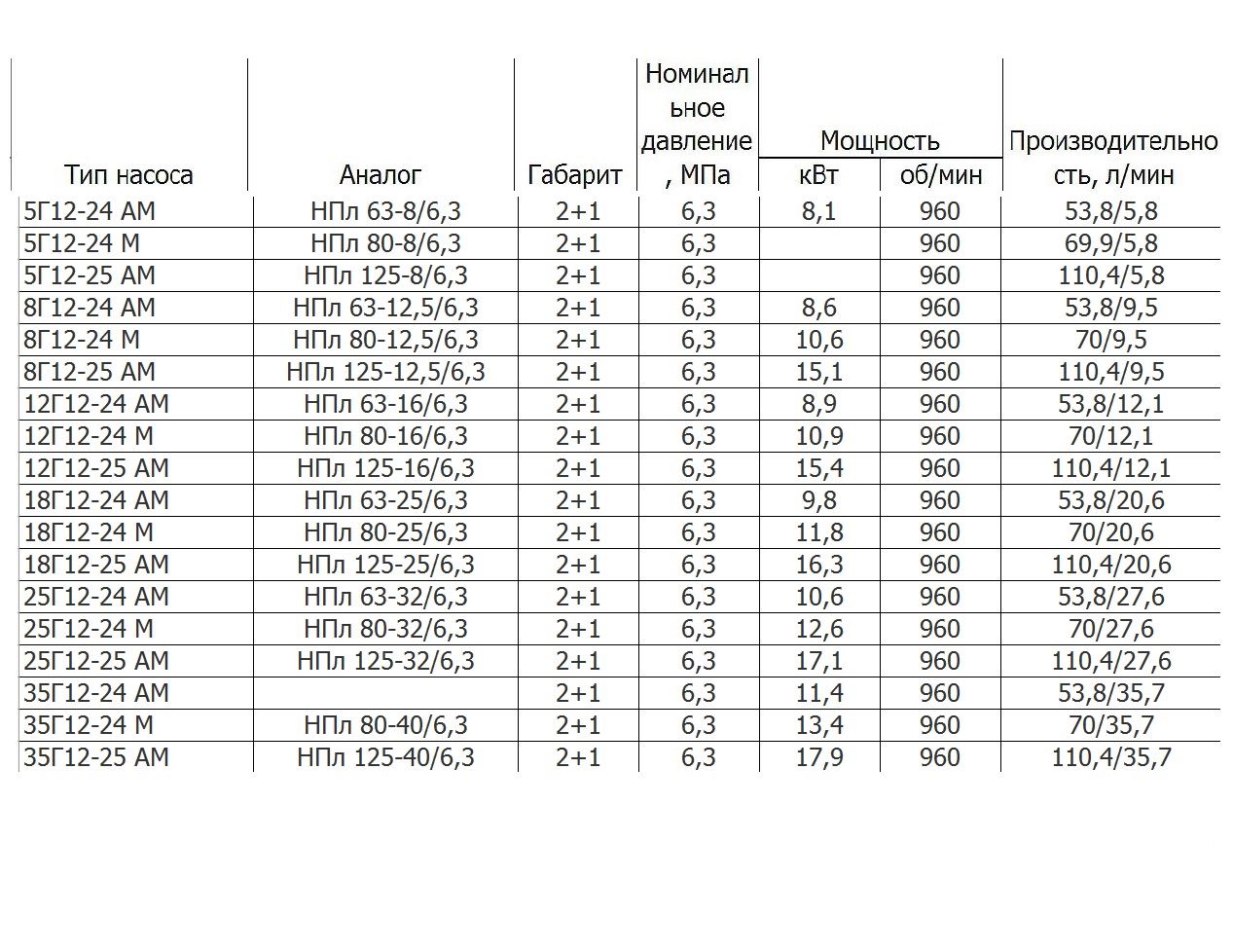

Подача насоса со стороны привода - не менее ...(л/мин) Подача насоса со стороны привода - не менее ...(л/мин)

5Г12-24М (аналог НПл 80-8/6,3) - 70 л/мин

8Г12-24М (аналог НПл 80-12,5/6,3) - 70 л/мин

12Г12-24М (аналог НПл 80-16/6,3) - 70 л/мин

18Г12-24М (аналог НПл 80-25/6,3) - 70 л/мин

25Г12-24М (аналог НПл 80-32/6,3) - 70 л/мин

35Г12-24М (аналог НПл 80-40/6,3) - 7- л/мин

5Г12-24АМ (аналог НПл 63-8/6,3) - 50 л/мин

5Г12-25АМ (аналог НПл 125-8/6,3) - 100 л/мин

8Г12-24АМ (аналог НПл 63-12,5/6,3) - 50 л/мин

8Г12-25АМ (аналог НПл 125-12,5/6,3) -100 л/мин

12Г12-24АМ (аналог НПл 63-16/6,3) - 50 л/мин

12Г12-25АМ (аналог НПл 125-16/6,3) - 100 л/мин

18Г12-24АМ (аналог НПл 63-25/6,3) - 50 л/мин

18Г12-25АМ (аналог НПл 125-25/6,3) - 100 л/мин

25Г12-24АМ (аналог НПл 63-32/6,3) - 50 л/мин

25Г12-25АМ (аналог НПл 125-32/6,3) - 100 л/мин

35Г12-24АМ (аналог НПл 63-40/6,3) - 50 л/мин

35Г12-25АМ (аналог НПл 125-40/6,3) - 100 л/мин

Цену уточняйте у консультанта онлайн по тел. +7 (351) 200-22-88. Продукция в наличии. Звоните!





Остались вопросы? Напишите нам!

Пожалуйста, заполните поля формы,
чтобы наши специалисты могли
связаться с вами

Оставить заявку
Сравнительная таблица характеристики насосов типа БГ12-2: однопоточных БГ12-2...М двухпоточных 12 (5, 8, 18, 25, 35)БГ12-2...(А)М
Подробнее

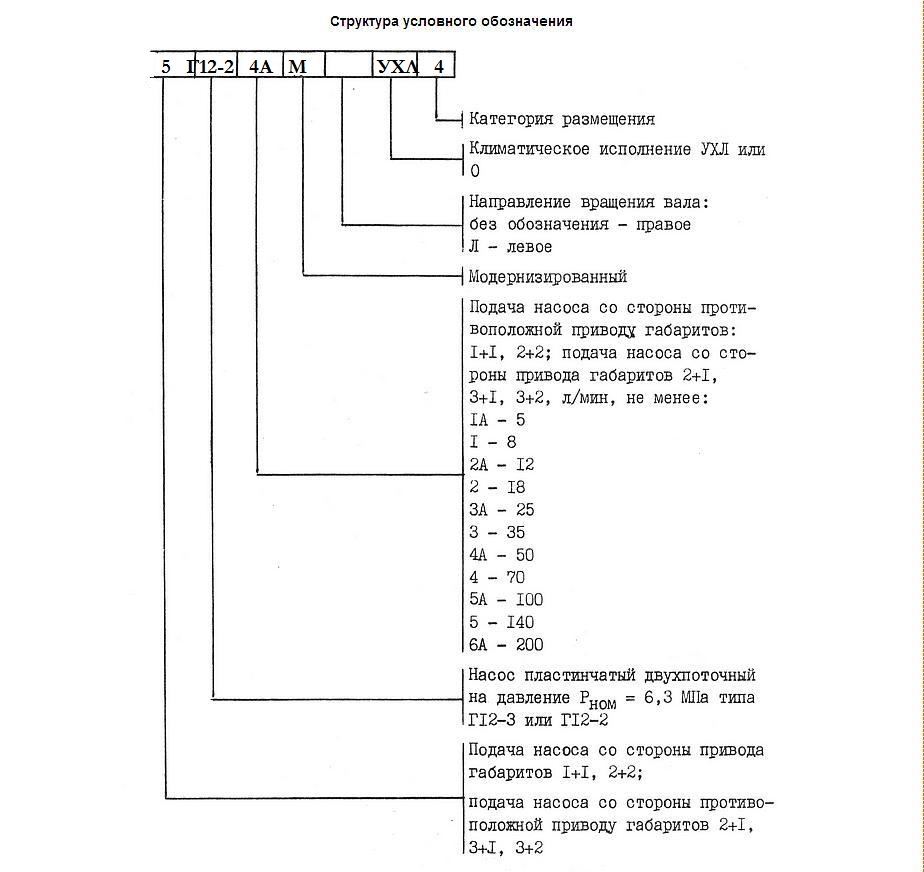

Структура условного обозначения однопоточного БГ12-2...(А)М и двухпоточного 12 (5, 8, 18, 25, 35) БГ12-2...(А)М пластинчатого насоса
