8Г12-24М

Насосы пластинчатые 8Г12-24М:

с правым направлением вращения вала (возможно изготовление с левым вращением)
двухпоточные
габарит 2+1
нерегулируемые
рабочее давление на выходе насоса - 6,3МПа
с постоянным направлением потока масла

Насос 8Г12-24М предназначен для подачи под давлением в качестве рабочей жидкости минерального масла в гидросистемы промышленных станков и других машин.

Насосы двухпоточные предназначен для подачи под давлением минерального масла, вязкостью от 17 до 400 сСт при температуре 10-50 °С и температуре окружающей среды 0-40°С, двумя независимыми потоками в гидравлические системы различного оборудования.

Предельное давление на выходе из насоса, допустимое для кратковременной работы, 70 кгс/см³. Продолжительность непрерывной работы на предельном давлении не более 1% в течение каждой минуты (т.е. 0,6 сек).

Насосы по размеру рабочего объема бывают трех габаритов:

с рабочим объемом 8-40 см³
63-125 см³
160-224 см³

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

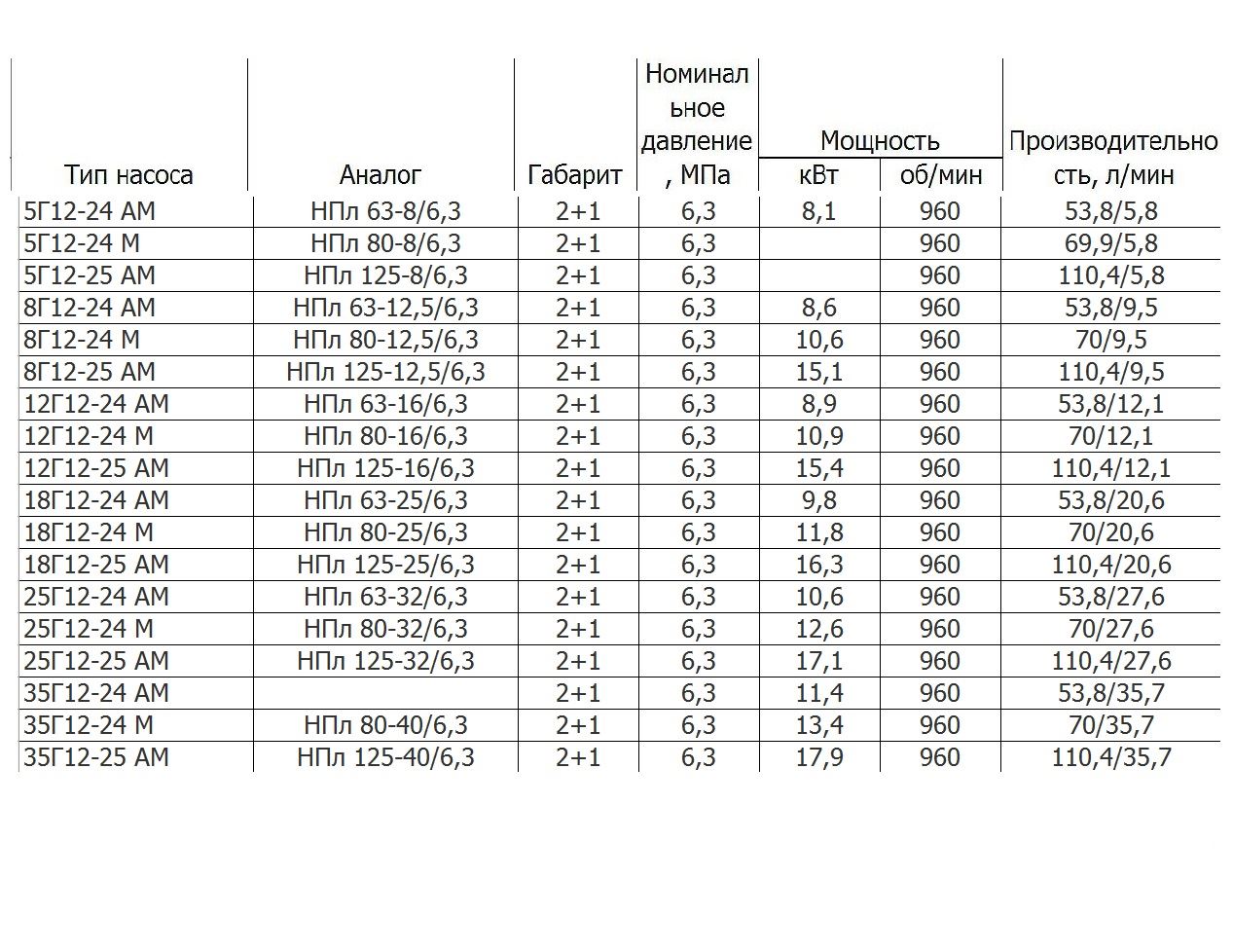

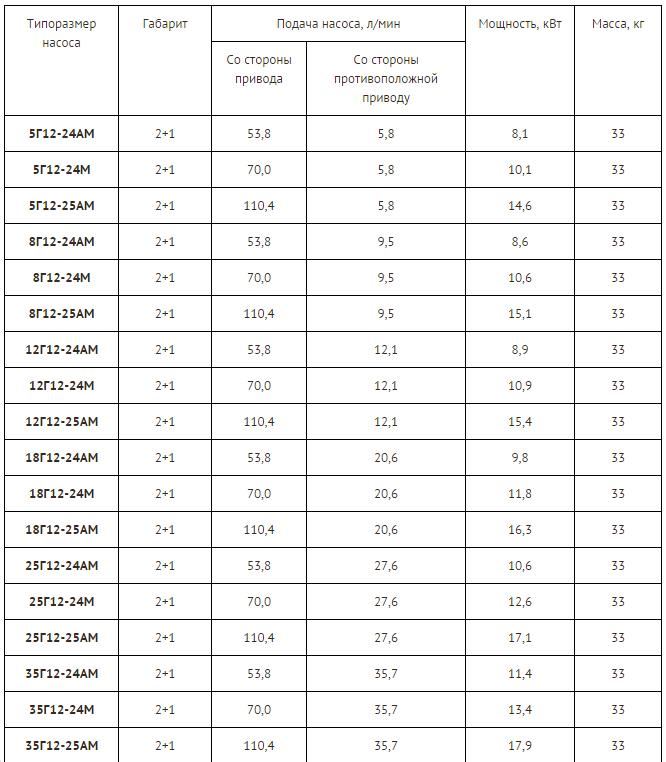

Технические характеристики

Параметры	8Г12-24М
Подача насоса со стороны привода (л/мин)	70
Подача насоса со стороны противоположной приводу (л/мин)	9,5
Мощность (кВт)	10,6
Масса, кг	33

Принцип работы насоса 8Г12-24М

В момент соединения с всасывающим каналом, камера (между статором, ротором и пластинами) увеличивается в объеме , происходит наполнение её маслом, поступающим через магистраль всасывания. В момент объединения этой камеры с каналом нагнетания, она уменьшает свой объем, при этом — вытесняя масло в магистраль нагнетания. Состав, устройство и работа насосов

Монтаж и эксплуатация насоса 8Г12-24М

Устанавливать на всасывающем трубопроводе какие-либо дополнительные соединения, фильтры не допускается, т.к. это может привести к шуму при работе насоса. Фильтры необходимо располагать на линии слива. Монтаж и эксплуатация насосов

Насос 8Г12-24М разборка - сборка

Для правильной установки статора насоса правого вращения возьмите плоский диск и поставьте на него статор так , чтобы отверстия д совпали с открытыми окнами е плоского диска и вращении ротора по часовой стрелке камера г увеличивала свой объем. Особенности разборки и сборки насосов

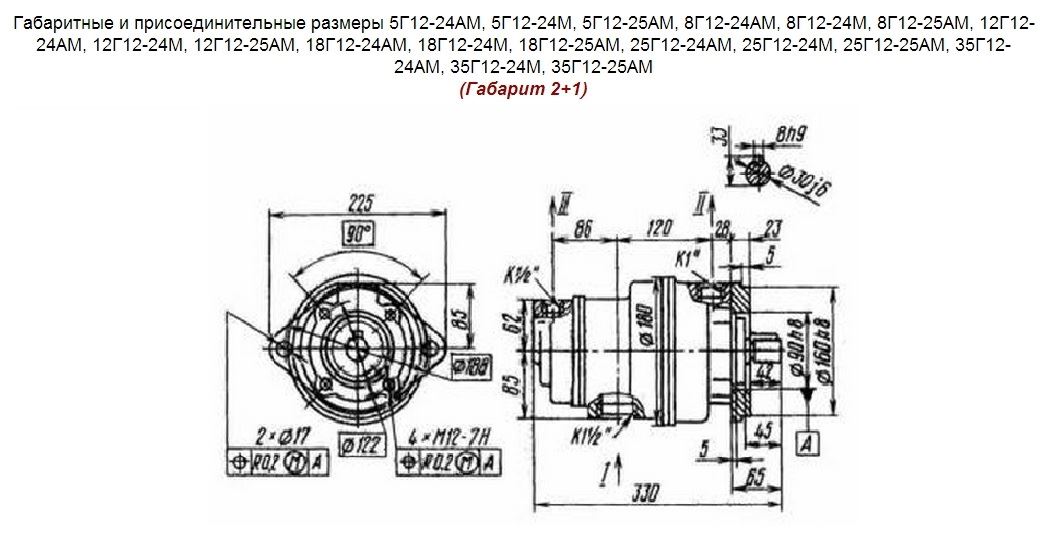

Установка насосов насоса 8Г12-24М

Диаметр всасывающего трубопровода, его длину и дополнительные соединения выбирайте из условия, чтобы скорость на всасывании не превышала 1,5 м/с, давление на входе в насос было в пределах 0,02 МПа. Порядок установки насосов

Подача насоса со стороны привода - не менее ...(л/мин)	Подача насоса со стороны привода - не менее ...(л/мин)
5Г12-24М (аналог НПл 80-8/6,3) - 70 л/мин 8Г12-24М (аналог НПл 80-12,5/6,3) - 70 л/мин 12Г12-24М (аналог НПл 80-16/6,3) - 70 л/мин 18Г12-24М (аналог НПл 80-25/6,3) - 70 л/мин 25Г12-24М (аналог НПл 80-32/6,3) - 70 л/мин 35Г12-24М (аналог НПл 80-40/6,3) - 7- л/мин	5Г12-24АМ (аналог НПл 63-8/6,3) - 50 л/мин 5Г12-25АМ (аналог НПл 125-8/6,3) - 100 л/мин 8Г12-24АМ (аналог НПл 63-12,5/6,3) - 50 л/мин 8Г12-25АМ (аналог НПл 125-12,5/6,3) -100 л/мин 12Г12-24АМ (аналог НПл 63-16/6,3) - 50 л/мин 12Г12-25АМ (аналог НПл 125-16/6,3) - 100 л/мин 18Г12-24АМ (аналог НПл 63-25/6,3) - 50 л/мин 18Г12-25АМ (аналог НПл 125-25/6,3) - 100 л/мин 25Г12-24АМ (аналог НПл 63-32/6,3) - 50 л/мин 25Г12-25АМ (аналог НПл 125-32/6,3) - 100 л/мин 35Г12-24АМ (аналог НПл 63-40/6,3) - 50 л/мин 35Г12-25АМ (аналог НПл 125-40/6,3) - 100 л/мин

Подача насоса со стороны привода - не менее ...(л/мин)

5Г12-24М (аналог НПл 80-8/6,3) - 70 л/мин

8Г12-24М (аналог НПл 80-12,5/6,3) - 70 л/мин

12Г12-24М (аналог НПл 80-16/6,3) - 70 л/мин

18Г12-24М (аналог НПл 80-25/6,3) - 70 л/мин

25Г12-24М (аналог НПл 80-32/6,3) - 70 л/мин

35Г12-24М (аналог НПл 80-40/6,3) - 7- л/мин

5Г12-24АМ (аналог НПл 63-8/6,3) - 50 л/мин

5Г12-25АМ (аналог НПл 125-8/6,3) - 100 л/мин

8Г12-24АМ (аналог НПл 63-12,5/6,3) - 50 л/мин

8Г12-25АМ (аналог НПл 125-12,5/6,3) -100 л/мин

12Г12-24АМ (аналог НПл 63-16/6,3) - 50 л/мин

12Г12-25АМ (аналог НПл 125-16/6,3) - 100 л/мин

18Г12-24АМ (аналог НПл 63-25/6,3) - 50 л/мин

18Г12-25АМ (аналог НПл 125-25/6,3) - 100 л/мин

25Г12-24АМ (аналог НПл 63-32/6,3) - 50 л/мин

25Г12-25АМ (аналог НПл 125-32/6,3) - 100 л/мин

35Г12-24АМ (аналог НПл 63-40/6,3) - 50 л/мин

35Г12-25АМ (аналог НПл 125-40/6,3) - 100 л/мин

Продукция в наличии. Цену уточняйте у консультанта он-лайн, по электронной почте 2476568@mail.ru или по тел. +7-351-247-65-68 и +7-351-793-77-88. Звоните!
