Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

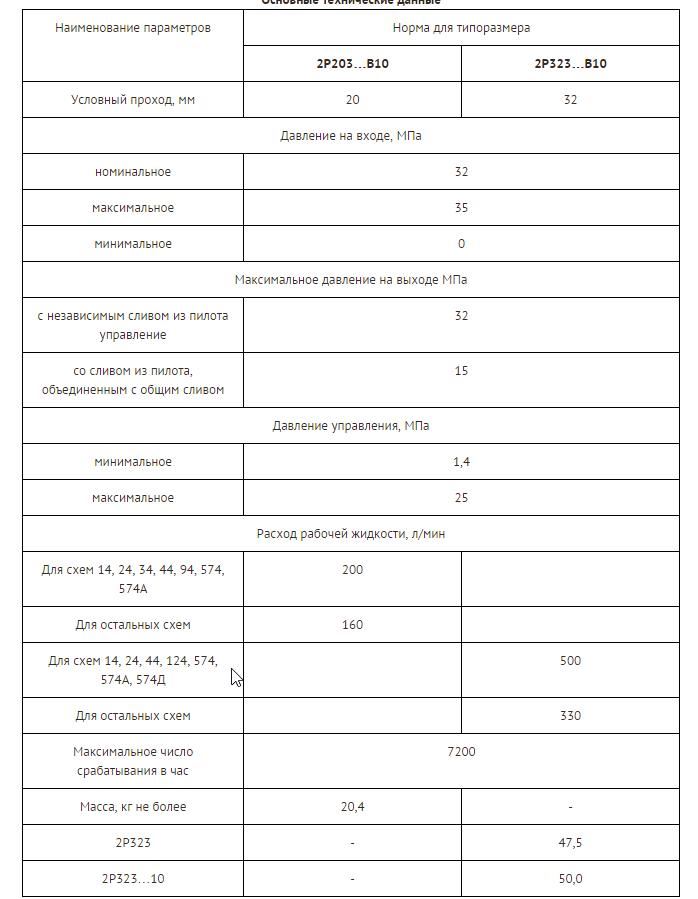

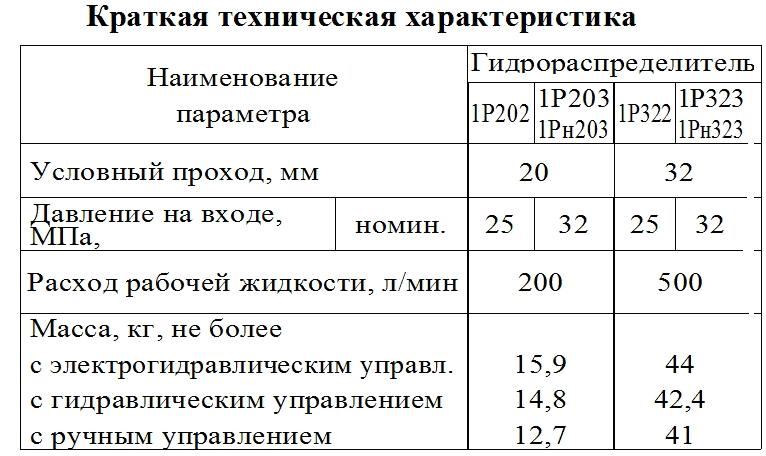

| Наименование характеристики | Значение |
| Условный проход | 32 мм |

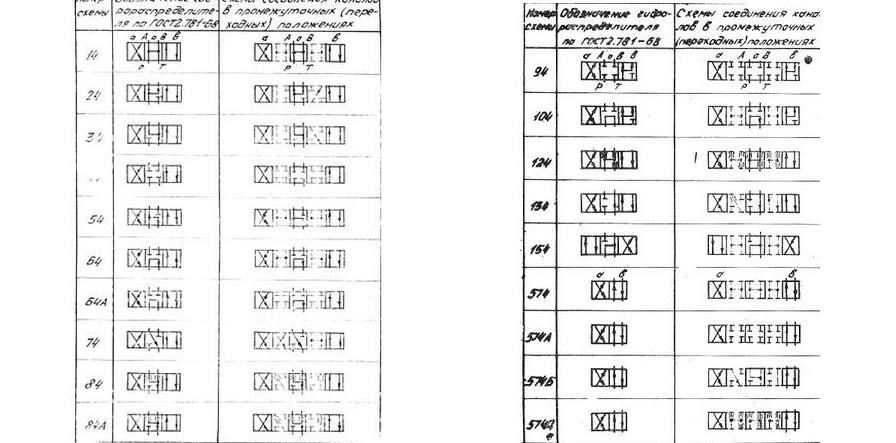

| Гидравлическая схема | 574 |
| Электромагнитный пилот Ду= | 10 |
| Количество электромагнитов | 1 |
| С электромагнитами | переменного тока напряжением 220В |
| Возврат золотника | Пружинный |
| Подвод | от независимого потока , слив независимый |
| Расход рабочей жидкости | 330-500 л/мин |
| Давление на входе | 32 МПа |
Основные части
корпус
золотник
крышки
пружины
пилоты
В корпусе расположены 3 вида каналов:
для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Каналы выполнены методом литья.
| пилот Ду=6 с двумя электромагнитами | пилот Ду=10 с двумя электромагнитами |
|
1Р323 АЛ 14 В220 1Р323 АЛ 24 В220 1Р323 АЛ 34 В220 1Р323 АЛ 44 В220 1Р323 АЛ 54 В220 1Р323 АЛ 64 В220 1Р323 АЕ 574 В220 1РН323 К 574 (Колёсико) 1РН323 574 (Колёсико) 1РН323 ФВ 64 |
2Р323 АЕ 574 В220 |
