24ПГ 73-24 Гидравлические распpеделители золотниковые 24ПГ 73-24 с электрогидравлическим управлением в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Технические характеристики, цены. Доставка до ТК - бесплатно! 24ПГ 73-24 24ПГ 73-24
Поделиться:

24ПГ 73-24

Электрогидравлическое управление

Состав: два гидравлических распределителя:

  • основной гидрораспределитель с гидравлическим управлением - управляет потоком масла гидосистемы
  • вспомогательный гидрораспределитель с электромагнитным управлением - регулирует поток управления

Назначение:

На производстве проблема: гидрораспределители с электромагнитным управлением использовать в гидросистеме НЕВОЗМОЖНО? Гидропривод с дистанционным и автоматическим управлением? Большой расход и высокое давление? Решение проблемы - ПГ73-2!

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Наименование характеристики Значение
Условный проход, мм 20 мм
Гидросхема 24
Напряжение 110 или 220 вольта переменного тока, 24 В пост. тока
Номинальный расход 80 л/мин
Максимальный расход 160 л/мин
Давление управления 0,4...0,6 МПа  двух- и трёхпозиционных
Давление нагнетания номинальное 200 кгс/см2
Максимальное давление 20 МПа
Минимальное давление 6 МПа
Максимальное давление на сливе 200
Время срабатывания при номинальном режиме минимальное 0,05
Время срабатывания при номинальном режиме максимальное 1,5 сек
Масса без масла - с двумя электромагнитами 15 кг
Масса с одним электромагнитом 12 кг

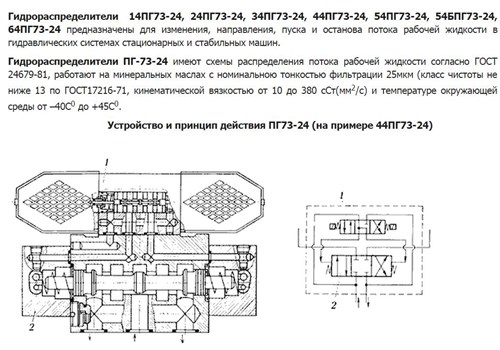

Строение, размеры, принцип работы гидрораспределителя 24ПГ73-24

Монтаж: горизонтальное положение

Масло: 0,025 мм - размер частиц

Состав масла: Менее 0,005% (от массы) - механических примесей

0,05% - вода

99% - чистое минеральное масло

Замена масла: изменение вязкости (накапливание загрязнения) от 20%.

Регулирование времени срабатывания главного золотника: для увеличения следует вращать дроссель (размещён на крышке золотника) по часовой стрелке.

При дистанционном управлении рабочая жидкость подводится к отверстию Х, при этом отверстие Е должно быть перекрыто резьбовой пробкой К1/8".

Уплотнение по стыковой поверхности М: резиновыми кольцами.

Отличие четырёхлинейных и пятилинейных: у 5-линейных отсутствует канал С, объединяющий сливные отверстия

Отличие двухпозиционных и трёхпозиционных: отсутствие деталей 5 и 6 у двухпозиционных, а также размерами золотника.

Схема распределения потока: 1 (основная), 2-ой, 3-ей, 4-ой, 5-ой, 6-ой схемам.

В наличии гидравлические распределители типа ПГ73 трёх разновидностей:

Ду = 8мм

24ПГ 73-11

54БПГ 73-11

54ПГ 73-11

Ду = 10мм

44ПГ 73-12

44ПГ 74-12

55БПГ 73-12

54ПГ 73-12

Ду = 20мм

24ПГ 73-24

34ПГ 73-24

44ПГ 73-24

64ПГ 73-24

54ПГ 73-24
