Гидрораспределитель 54БПГ 73-11 нового образца Гидравлический распpеделитель золотниковый 54БПГ 73-11 нового образца в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Технические характеристики, цены. Доставка до ТК - бесплатно! Гидрораспределитель 54БПГ 73-11 нового образца Гидрораспределитель 54БПГ 73-11 нового образца
Поделиться:

Гидрораспределитель 54БПГ 73-11 нового образца

  • двухпозиционные распределители
  • исполнение Б
  • с одним электромагнитом

Особенность: возврат золотника в исходную (левую) позицию при отключении электромагнита производится пружиной.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Наименование характеристики Значение
Условный проход, мм 8 мм
Номинальный расход 8 л/мин
Потеря давления 0,2 кгс/см2
Утечка масла по зазорам 50 см3/мин
Время срабатывания 0,03 сек
Номинальное давление 200 кгс/см
Масса не более 2,9 кг
Габариты 270х67х106

Распределитель 54БПГ 73-11 нового образца

работает на минеральных маслах с номинальною тонкостью фильтрации 25мкм (класс чистоты не ниже 13 по ГОСТ17216-71, кинематической вязкостью от 10 до 380 сСт(мм2/с) и температуре окружающей среды от 0 до +45°С.

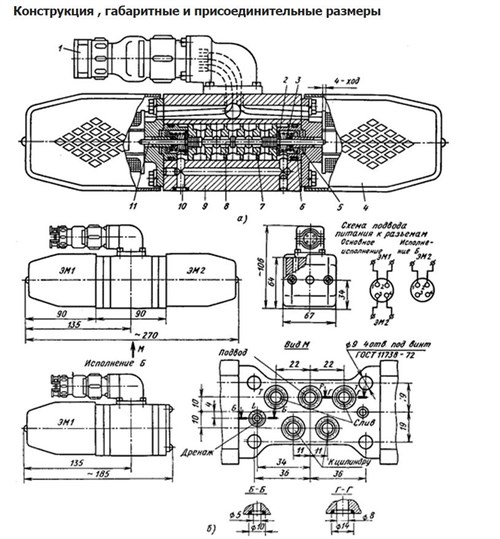

Строение, размеры, принцип работы гидрораспределителя 54ПГ73-11  нового образца

Если золотник находится в среднем положении, то линия нагнетания, обе полости цилиндра и обе полости слива соединены или заперты (по гидросхеме).

При включении одного из магнитов толкающего типа, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра.

В это время с противоположной полости цилиндра разобщённой с линией давления, масло сливается в бак.

Двухпозиционные распределители имеют фиксацию золотника в крайних позициях, что позволяет отключать электромагнит после срабатывания распределителя и не держать его длительное время под током.

Двухпозиционные распределители исполнения Б с одним электромагнитом, при этом возврат золотника в исходную (левую) позицию при отключении электромагнита производится пружиной.

При срабатывании распределителей с напорной линией соединяется отводное отверстие (А или В), расположенное ближе к включенному электромагниту.
