64ПГ 73-24

Электрогидравлическое управление

Состав: два гидравлических распределителя:

  • основной гидрораспределитель с гидравлическим управлением - управляет потоком масла гидосистемы
  • вспомогательный гидрораспределитель с электромагнитным управлением - регулирует поток управления

Назначение:

На производстве используются там, где гидрораспределители с электромагнитным управлением использовать в гидросистеме невозможно, или гидропривод с дистанционным и автоматическим управлением, или большой расход и высокое давление.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Наименование характеристики Значение
Ду 20 мм
Схема гидравлическая 64
Напряжение 110 или 220 вольта переменного тока, 24 В пост. тока
Номинальный расход 80 л/мин
Максимальный расход 160 л/мин
Давление управления двухпозиционных 0,4 МПа
Давление управления трехпозиционных 0,6 МПа
Максимальное давление 20 МПа
Минимальное давление 6 МПа

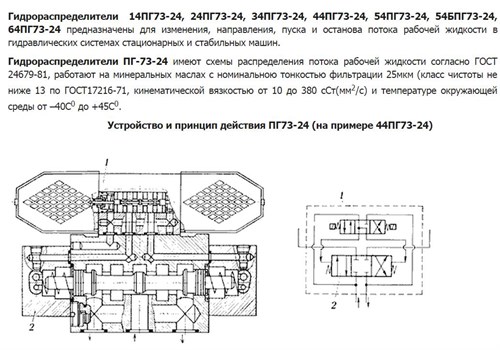

Строение, размеры, принцип работы гидрораспределителя 64ПГ73-24

Гидрораспределители ПГ73-1 используются в качестве золотников управления (пилотов).

Монтаж: горизонтальное положение

Масло: 0,025 мм - размер частиц

Состав масла: Менее 0,005% (от массы) - механических примесей

0,05% - вода

99% - чистое минеральное масло

Замена масла: изменение вязкости (накапливание загрязнения) от 20%.

Регулирование времени срабатывания главного золотника: для увеличения следует вращать дроссель (размещён на крышке золотника) по часовой стрелке.

При дистанционном управлении рабочая жидкость подводится к отверстию Х, при этом отверстие Е должно быть перекрыто резьбовой пробкой К1/8".

Уплотнение по стыковой поверхности М: резиновыми кольцами.

Отличие четырёхлинейных и пятилинейных: у 5-линейных отсутствует канал С, объединяющий сливные отверстия

Отличие двухпозиционных и трёхпозиционных: отсутствие деталей 5 и 6 у двухпозиционных, а также размерами золотника.

Схема распределения потока: 1 (основная), 2-ой, 3-ей, 4-ой, 5-ой, 6-ой схемам.

В наличии гидравлические распределители типа ПГ73 трёх разновидностей:

Ду = 8мм

24ПГ 73-11

54БПГ 73-11

54ПГ 73-11

Ду = 10мм

44ПГ 73-12

44ПГ 74-12

55БПГ 73-12

54ПГ 73-12

Ду = 20мм

24ПГ 73-24

34ПГ 73-24

44ПГ 73-24

64ПГ 73-24

54ПГ 73-24
