Гидрораспределитель 1РМР6.574А имеет аналог (устаревший) - это ВМР6.574А.
Используйте новое наименование 1РММ6 574А.
Гидравлический распределитель — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия.
Предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических линиях, машинах, оборудовании.
Используется в дорожно-транспортных, сельскохозяйственных и других машинах и, в первую очередь, устанавливается в гидросистемы на станки, гидравлические прессы, системы и устройства с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) работающих при температуре от -20ºС до +70ºС.

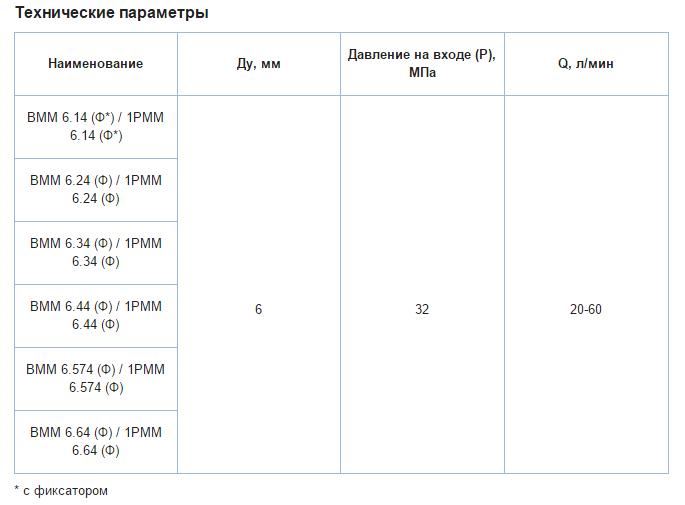

| Наименование характеристики | Значение |
| Условный проход | 6 мм |

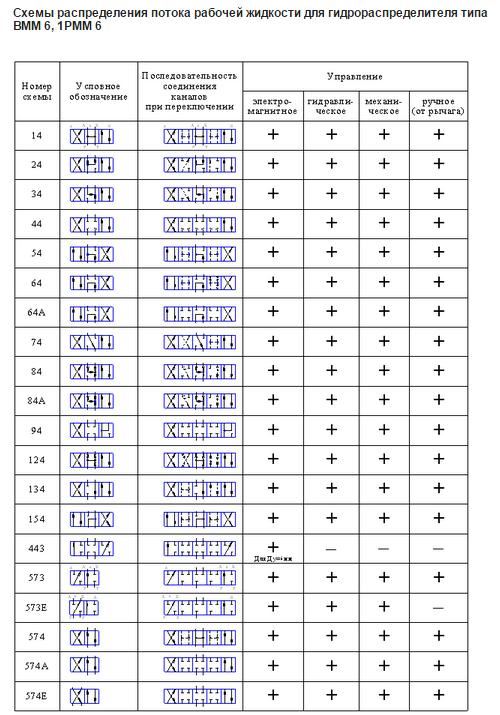

| Гидросхема (схема распределения потока) | 574A |
| Расход рабочей жидкости | 20-25 л/мин |
| Номинальное давление на входе | 32 МПа |
| Максимальное давление на выходе | 10 МПа |
| Максимальное давление управления | 0,6-6,0 МПа |
| Продолжительность включения при давлении 32 МПа | 10 мин |
| С пружинным возвратом золотника в исходное положение |

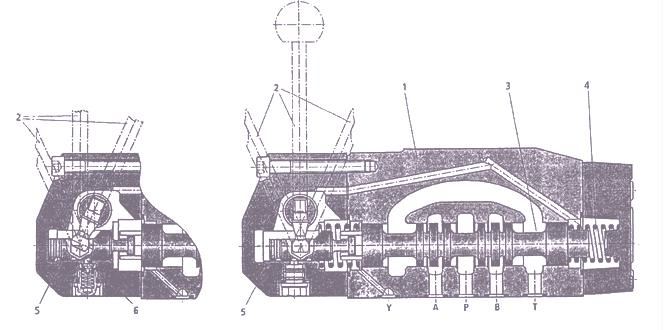

корпус
золотник - переключается вручную
электромагнит (один или два)
каналы, с помощью которых подключаются гидролинии
рукоятка или поворотный переключатель
возвратные пружины
Золотник в корпусе переключается вручную с помощью рукоятки (или поворотного переключателя), связанной с золотником через поводок.
В трехпозиционных гидрораспределителях с пружинным центрированием после снятия усилия с рукоятки золотник пружинами устанавливается в среднюю (нейтральную) позицию.
Смещение золотника в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.
Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.
Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом.
