РХ06 14 В220 Гидрораспределитель с электромагнитным управлением РХ06 14 В220 (Болгария) в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Технические характеристики, цены. Подбор бесплатно! РХ06 14 В220 РХ06 14 В220
Поделиться:

РХ06 14 В220

  • золотниковые
  • с двухсторонним электромагнитным управлением
  • на 220 В переменного тока
  • применяется в гидроагрегатах станков и мобильной техники.
  • гидрораспределители с гидросхемой 64 наиболее востребованы в современном машиностроении
  • пилот с пружинным возвратом

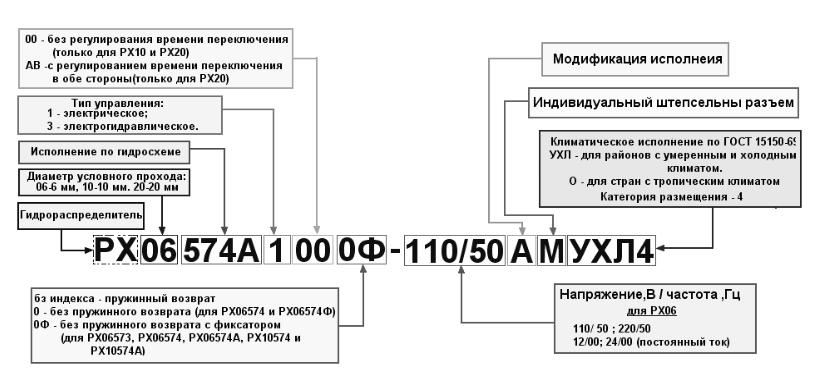

    Схема структуры условного обозначения для РХ06 14 размещена здесь.
Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

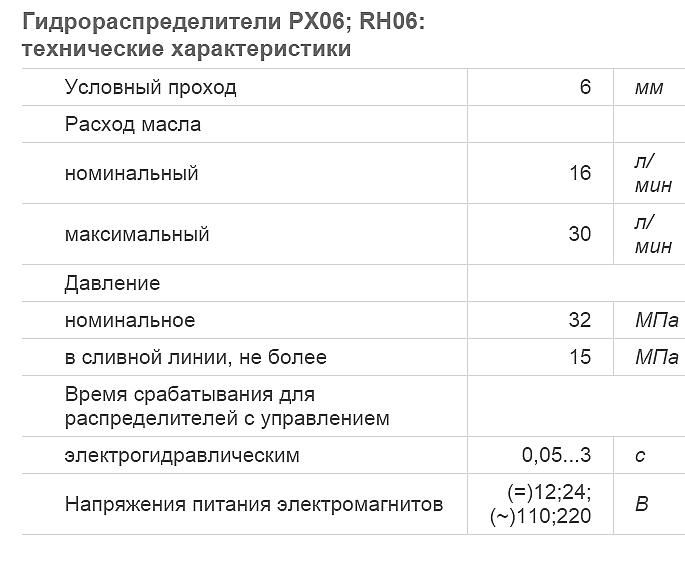

Технические характеристики

Наименование характеристики Значение
 Условный проход  6 мм

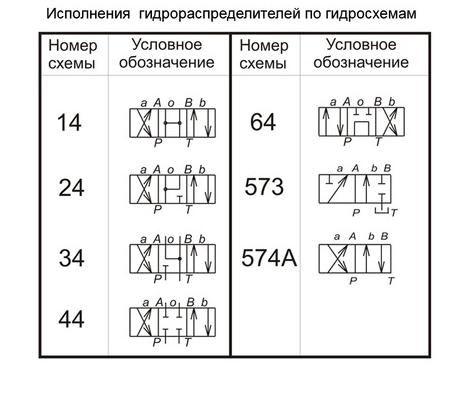

Cхема открывания-закрывания рабочих каналов 14
 Напряжение  220 вольта переменного тока
Тип управления золотником двухстороннее электромагнитное, пружинный возврат в исходное положение
 Расход рабочей жидкости 16-30 л/мин
 Расход рабочей жидкости номинальный (на линии Р-А(В) 25 л/мин
Номинальное давление на входе 32 МПа
Климатическое исполнение для районов с умеренным и холодным климатом
Масса не более 1,95 кг

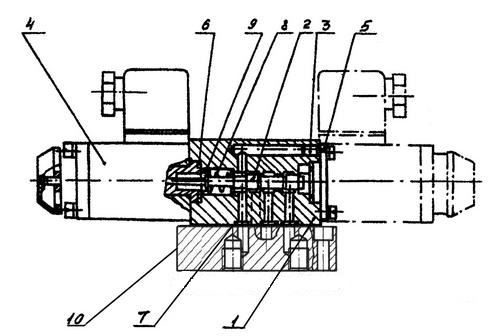

Устройство, принцип работы гидрораспределителей РХ 06 14

Конструкция гидрораспределителя всех видов управления принципиально одинаковая:

корпус,
магнит
катушка со стороны канала А или со стороны канала В,
золотник,
возвратные пружины.

Принцип работы распределителей гидрожидкости, предлагаемых в нашей товарной карте:

РХ06 574 В220

РХ06 574 ОФ В220

РХ06 14 В220

РХ06 24 В220

РХ06 34 В220

РХ06 44 В220

РХ06 64 В220



РХ10 573 В220

РХ10 574 В220

РХ10 574 ОФ В220

РХ10 14 В220

РХ10 24 В220

РХ10 34 В220

РХ10 44 В220

РХ10 64 В220

РХ10 74 В220

РХ10 84 В220

РХ10 94 В220

принципиально схож. При отсутствии управляющего сигнала золотник удерживается пружиной в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника осуществляется от заполненного маслом магнита. Магнит через толкатель перемещает управляющий золотник из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т. При обесточенном магните золотник пружиной перемещается в исходное положение.
