Распределители РХ6 (производитель Болгария) - аналоги ВЕ6, гидрораспределителей отечественного производства.
с односторонним электромагнитным управлением (электромагнит находится со стороны канала А)
220 В переменного тока (в других исполнениях на 110 и на 24 В постоянного тока)
пилот с фиксацией, без пружинного возврата
| Наименование характеристики | Значение |
| Условный проход | 6 мм |
| Схема распределения рабочей жидкости | 574А |
| Напряжение | 220 вольта переменного тока |
| Макс. расход рабочей жидкости | 16-30 л/мин |
| Номинальное давление на входе | 32 МПа |
| Максимальное давление на выходе | 6 МПа |
| Масса | не более 1,45 кг |
Принцип работы распределителей гидрожидкости, предлагаемых в нашей товарной карте
|
РХ06 574 В220 РХ06 574 ОФ В220 РХ06 14 В220 РХ06 24 В220 РХ06 34 В220 РХ06 44 В220 РХ06 64 В220 |
РХ10 573 В220 РХ10 574 В220 РХ10 574 ОФ В220 РХ10 14 В220 РХ10 24 В220 РХ10 34 В220 РХ10 44 В220 РХ10 64 В220 РХ10 74 В220 РХ10 84 В220 РХ10 94 В220 |

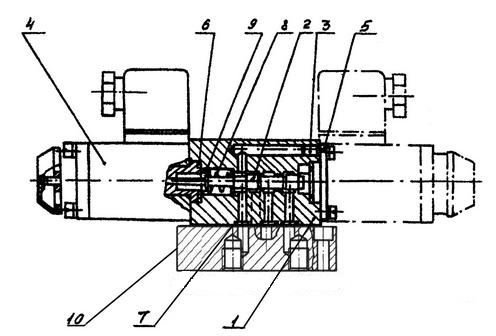

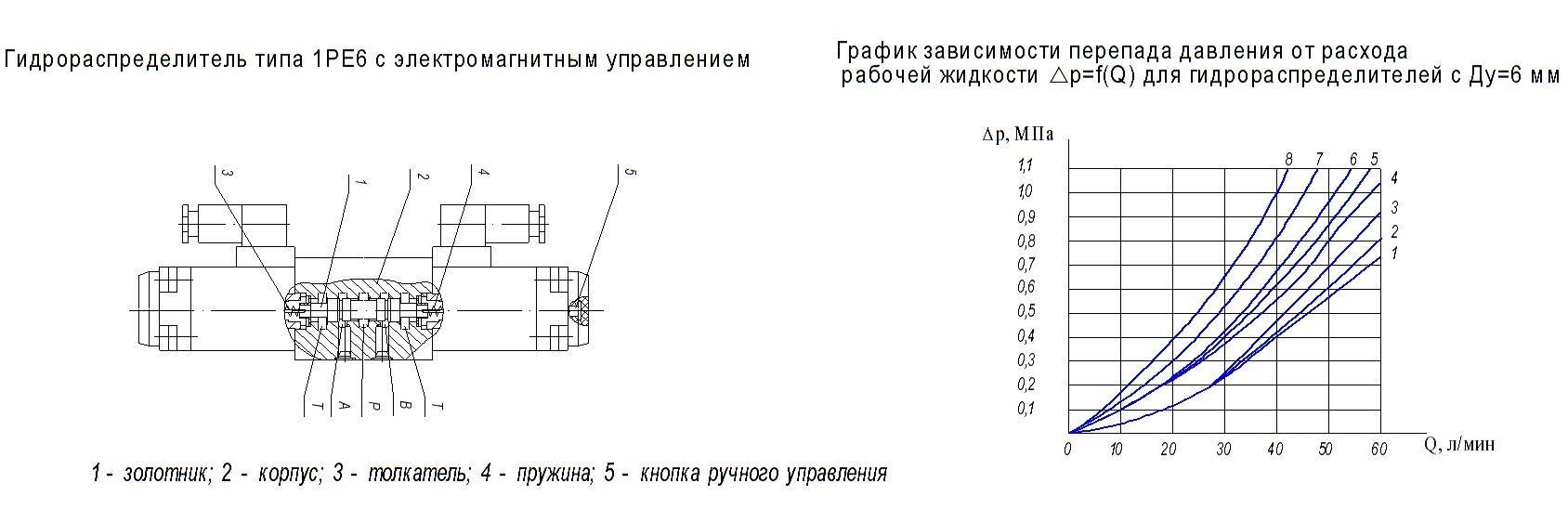

принципиально схож. При отсутствии управляющего сигнала золотник удерживается пружиной в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника осуществляется от заполненного маслом магнита. Магнит через толкатель перемещает управляющий золотник из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т. При обесточенном магните золотник пружиной перемещается в исходное положение.
