РХ06 574 В220 Гидрораспределитель с электромагнитным управлением РХ06 574 В220 (Болгария) в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Технические характеристики, цены. Подбор бесплатно! РХ06 574 В220 РХ06 574 В220
Поделиться:

РХ06 574 В220

Распределители РХ6 (производитель Болгария) - аналоги ВЕ6, гидрораспределителей отечественного производства.

  • с односторонним электромагнитным управлением (электромагнит находится со стороны канала А)
  • на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока)
  • пилот с пружинным возвратом

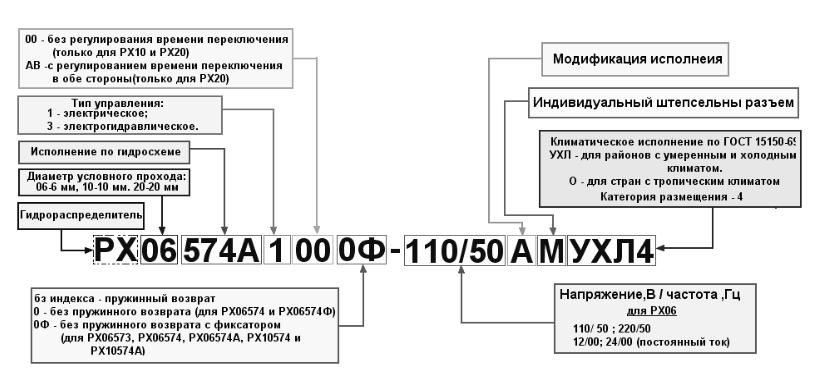

    Схема структуры условного обозначения для РХ06 574 размещена здесь.
Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Наименование характеристики Значение
 Условный проход  6 мм

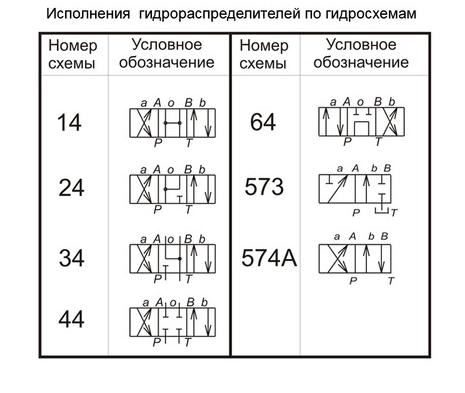

 Схема распределения рабочей жидкости  574А
 Напряжение  220 вольта переменного тока
 Макс. расход рабочей жидкости  16-30 л/мин
 Номинальное давление на входе  32 МПа
 Максимальное давление на выходе  6 МПа
Масса не более 1,45 кг

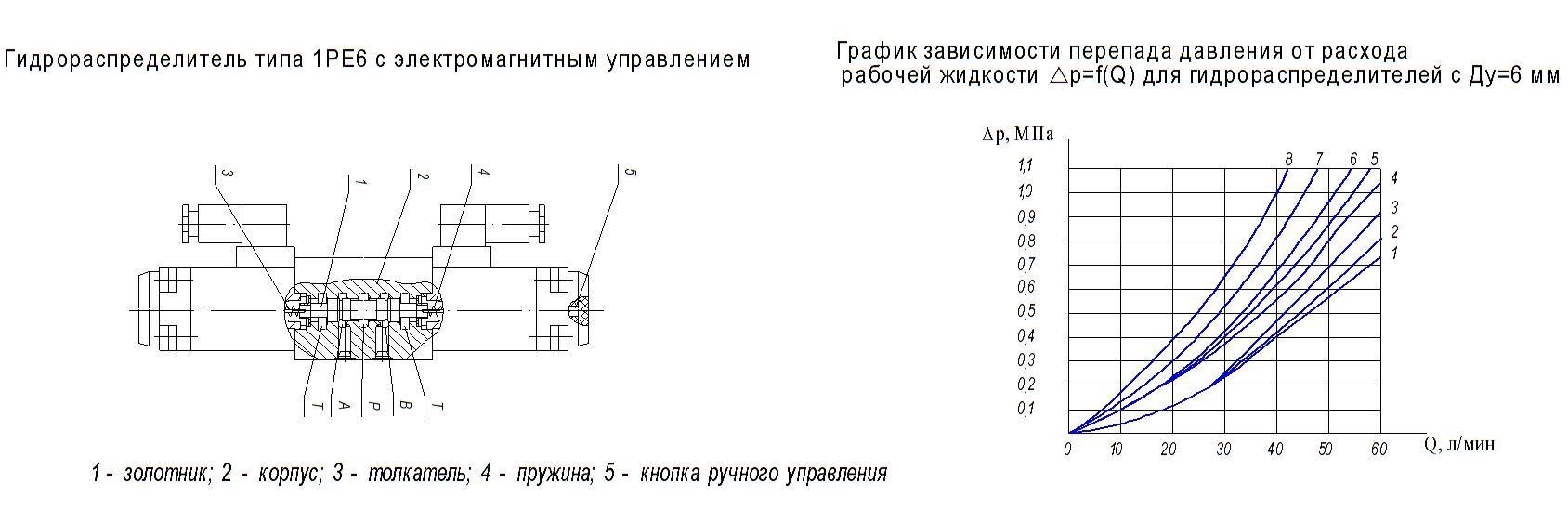

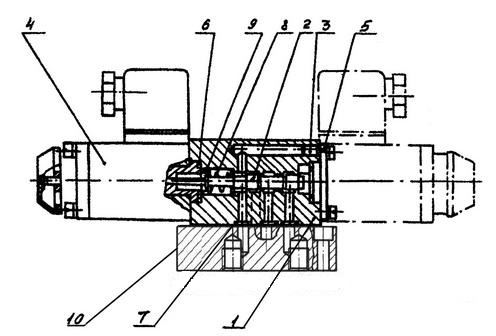

Устройство, принцип работы гидрораспределителей РХ 06 574

Конструкция гидрораспределителя всех видов управления принципиально одинаковая:

корпус,
магнит
катушка со стороны канала А или со стороны канала В,
золотник,
возвратные пружины.

Принцип работы распределителей гидрожидкости, предлагаемых в нашей товарной карте



РХ06 574 В220

РХ06 574 ОФ В220

РХ06 14 В220

РХ06 24 В220

РХ06 34 В220

РХ06 44 В220

РХ06 64 В220



РХ10 573 В220

РХ10 574 В220

РХ10 574 ОФ В220

РХ10 14 В220

РХ10 24 В220

РХ10 34 В220

РХ10 44 В220

РХ10 64 В220

РХ10 74 В220

РХ10 84 В220

РХ10 94 В220

принципиально схож. При отсутствии управляющего сигнала золотник удерживается пружиной в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника осуществляется от заполненного маслом магнита. Магнит через толкатель перемещает управляющий золотник из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т. При обесточенном магните золотник пружиной перемещается в исходное положение. Подробнее
