Устройство ВЕ 6 64

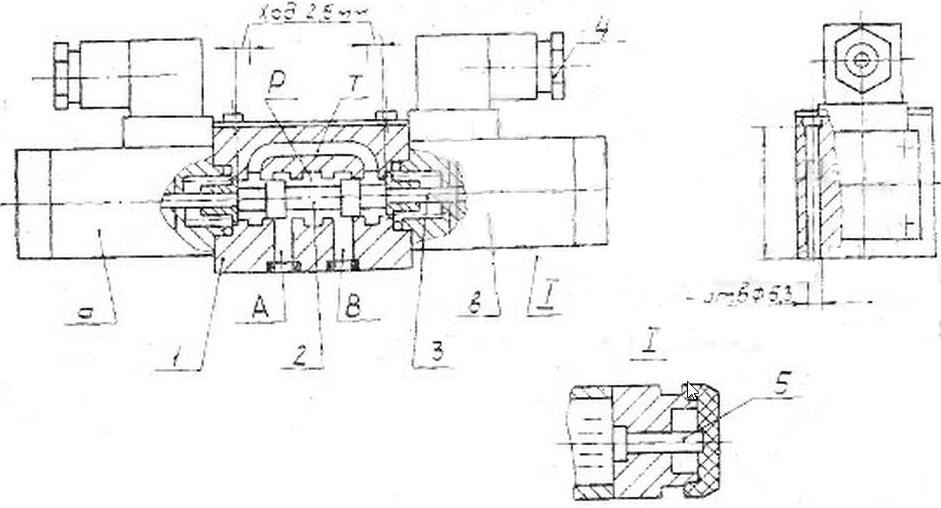

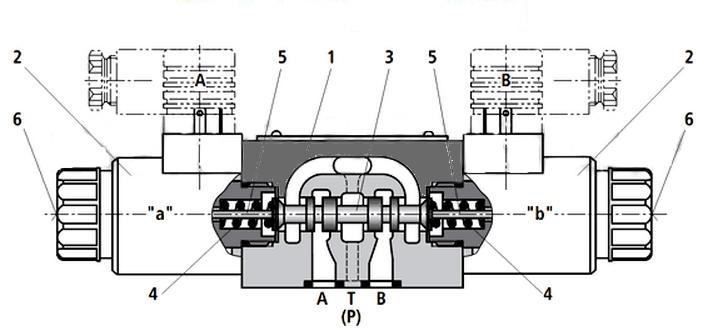

- корпус
- электромагнит (один или два)
- каналы, с помощью которых подключаются гидролинии
- золотник
- возвратные пружины
Работа гидрораспределителя ВЕ 6 54
Смещение золотника его в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.
Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.
Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом.

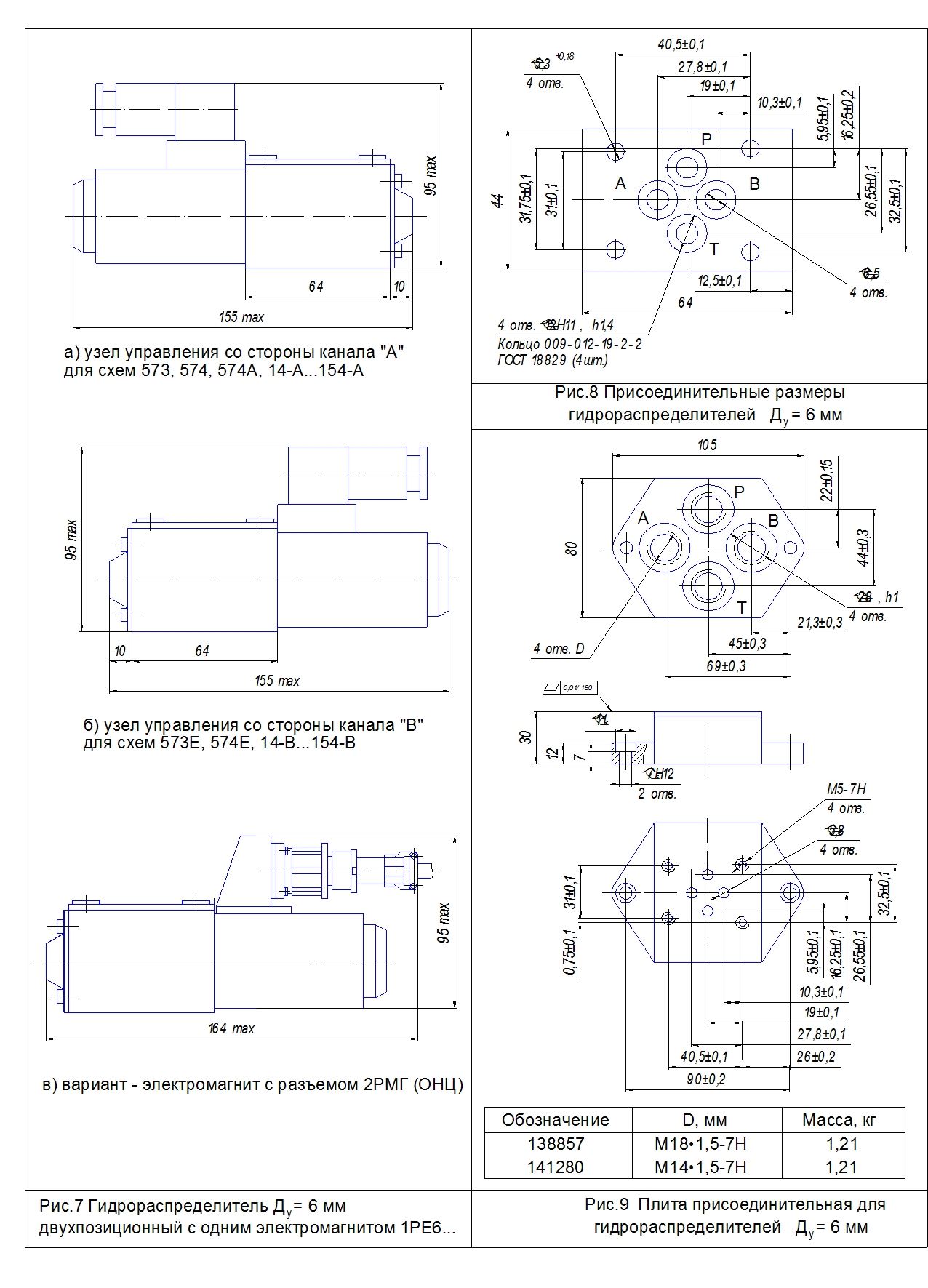

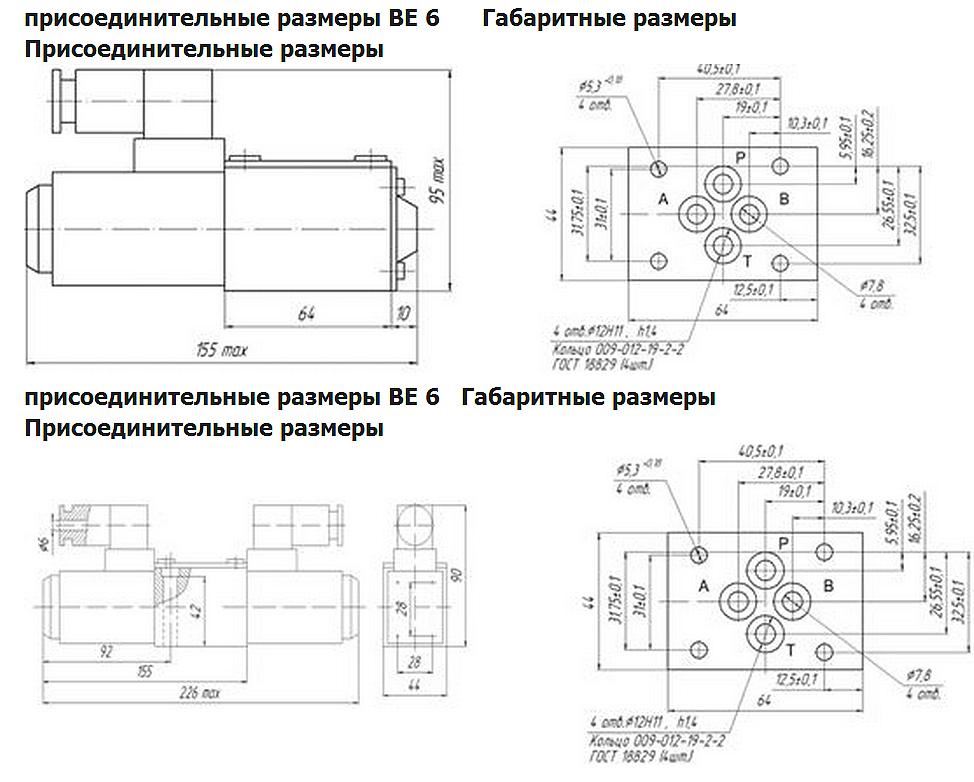

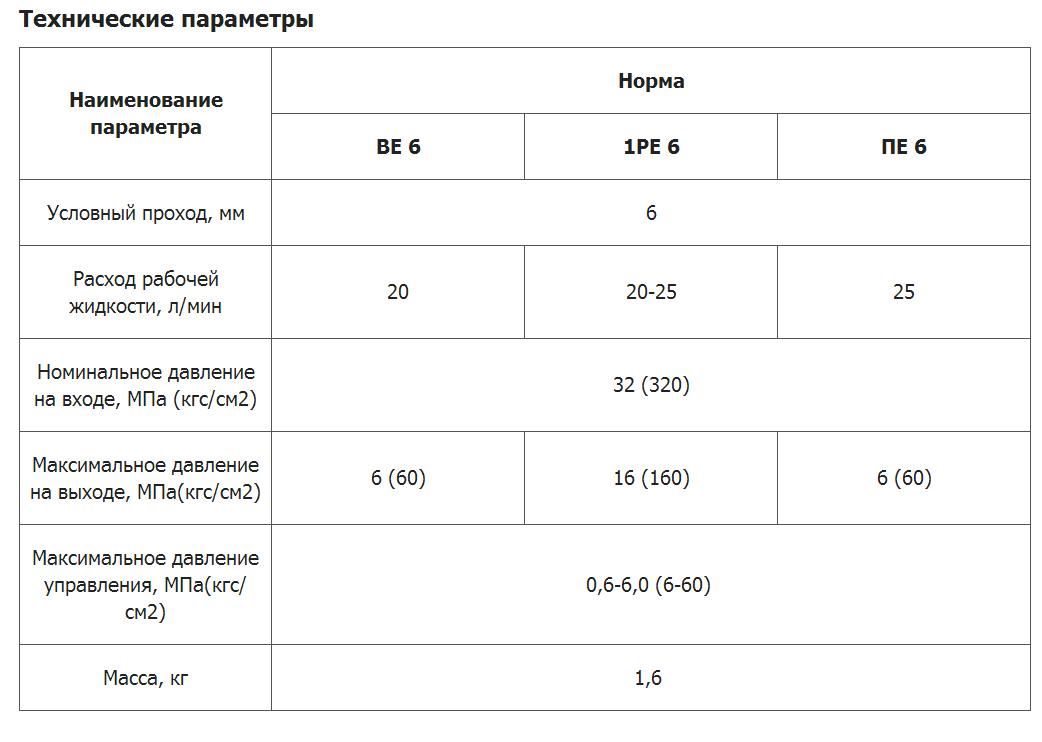

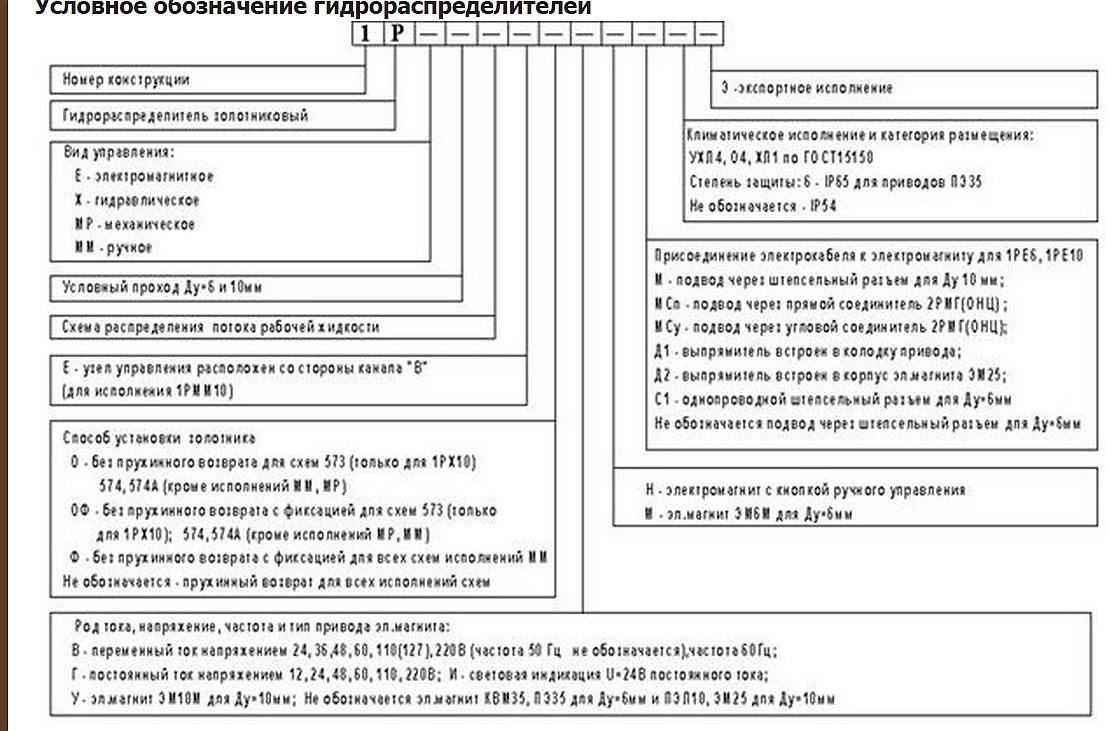

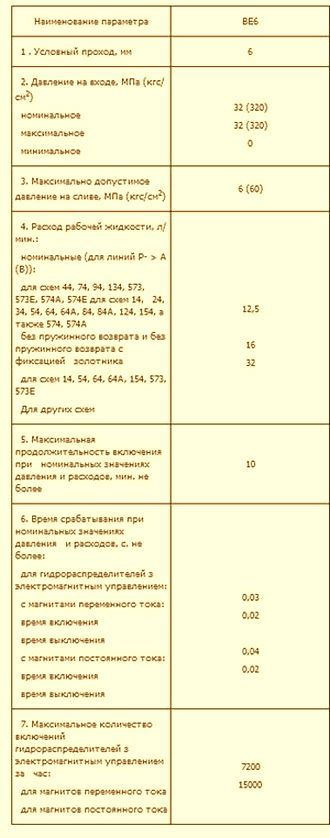

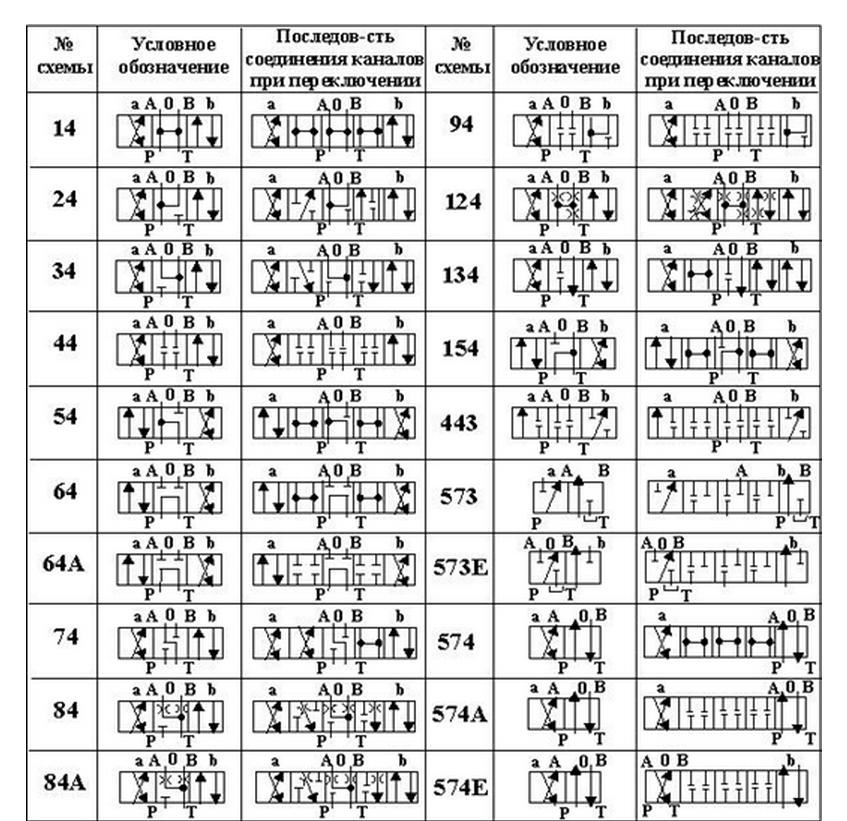

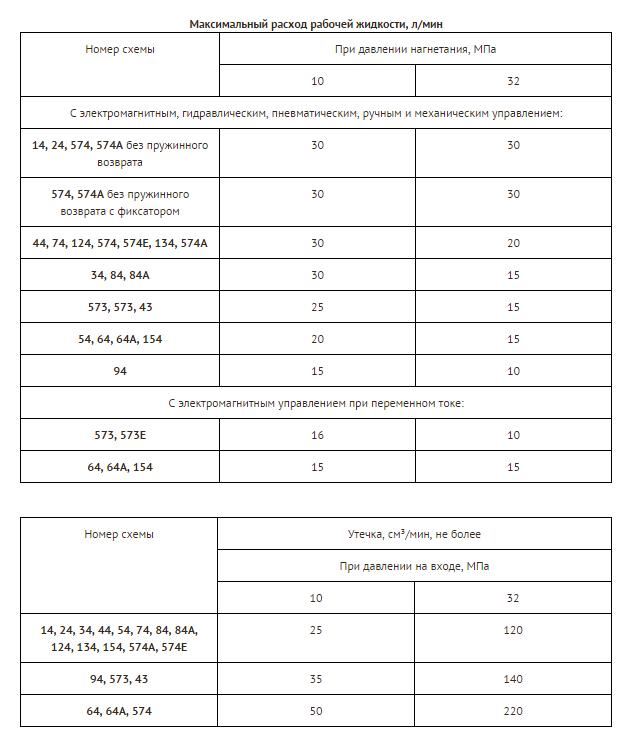

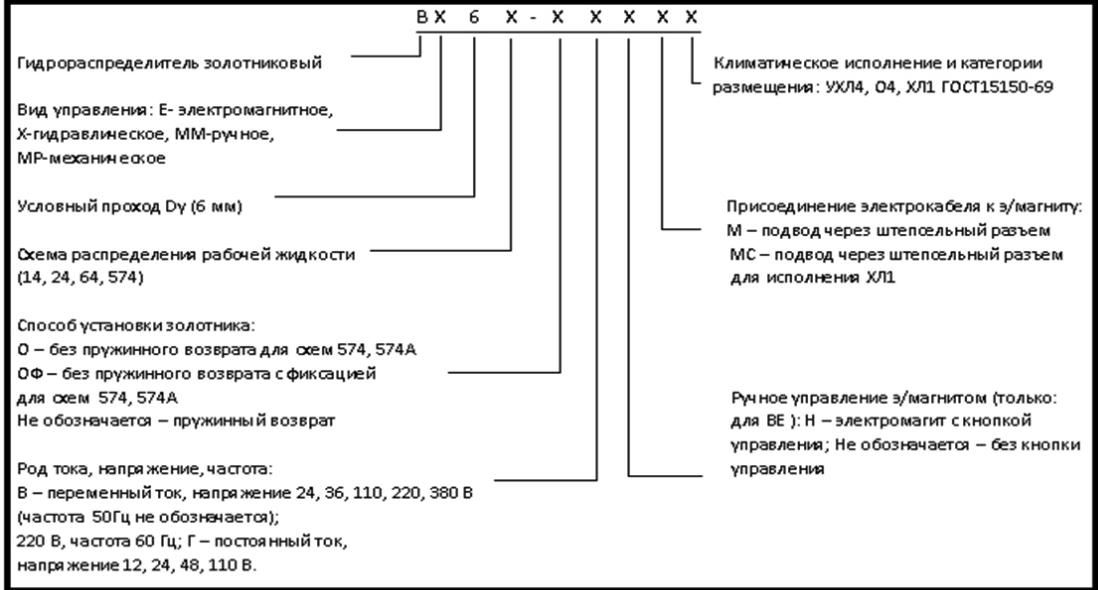

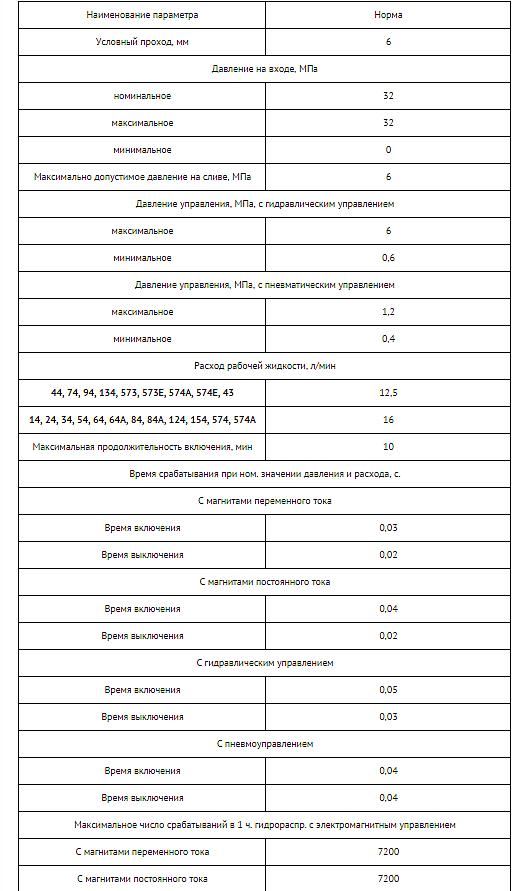

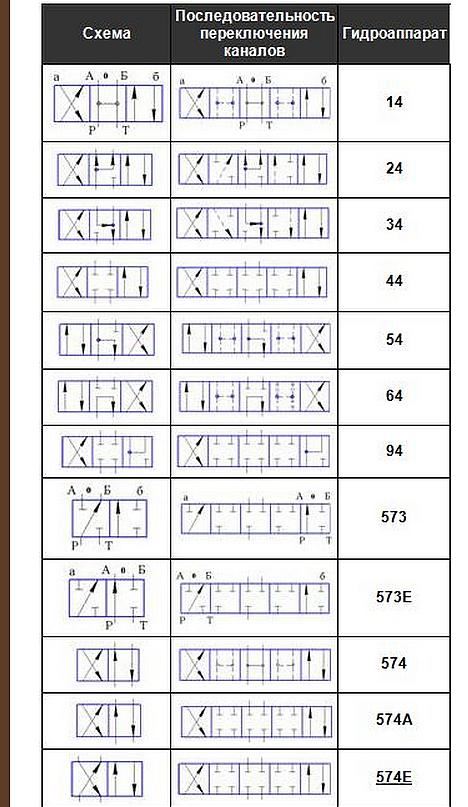

Указанные на рисунках присоединительные размеры данных распределителей потока рабочей жидкости соответствуют общепринятым в отечественной и мировой практике для условных проходов
6мм
ВЕ6 574А 220В, ВЕ6 574Е 220В, ВЕ6 574 220В, ВЕ6 573 220В, ВЕ6 64 220В, ВЕ6 64А 220В, ВЕ6 34 220В, ВЕ6 44 220В, ВЕ6 14 220В, ВЕ6 24 220В, ВЕ6 574 ОФ 220В, ВЕ 6 54 В220;
10мм
ВЕ 10 24 В220В, ВЕ 10 34 220В, ВЕ10 44 220В, ВЕ10 574 220В, ВЕ10 574А 220В, ВЕ 10 574 ОФ В220, ВЕ10 573 220В, ВЕ10 14 220В, ВЕ10 64 220В, ВЕ10 74 220В, ВЕ10 84 220В, ВЕ10 94 220В, ВЕ10 65 Г24.
