ВЕ 6 574Е В220 Гидравлический распределитель с электромагнитным управлением ВЕ 6 574Е В220 в каталоге ТД УралГидроМаш в Челябинске с гарантией производителя. Подбор бесплатно. Теххарактеристики. Доставка до ТК - бесплатно! ВЕ 6 574Е В220 ВЕ 6 574Е В220
Поделиться:

ВЕ 6 574Е В220

  • с односторонним электромагнитным управлением
  • электромагнит находится со стороны канала А
  • исполнение на 220 В переменного тока
  • Применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

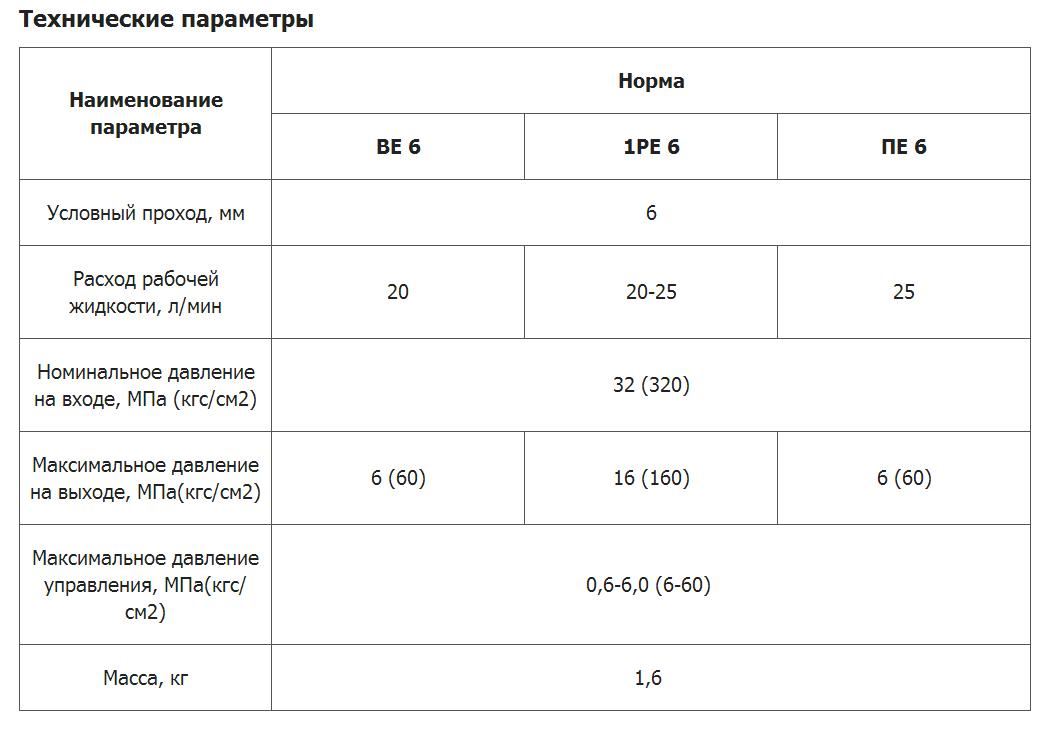

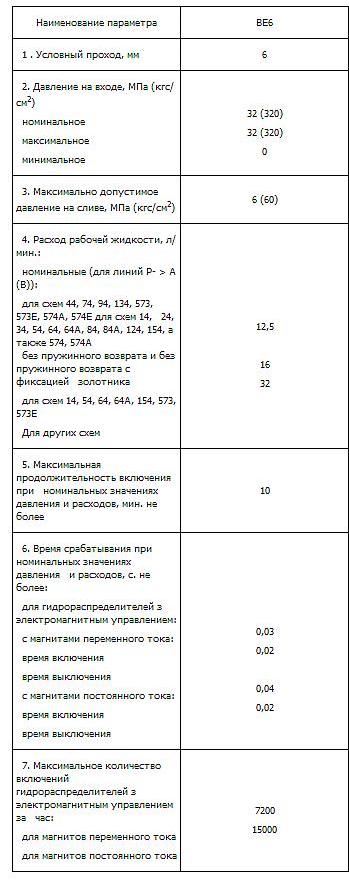

Гидрораспределитель с электромагнитным управлением ВE6 574Е В220: технические характеристики

Наименование характеристики Значение
Условный проход 6 мм
Гидросхема 574E
Напряжение 110 или 220 вольта переменного тока, 24 В пост. тока
макс. расход рабочей жидкости 60-80 л/мин
Номинальное давление на входе 32 МПа
Максимальное давление на выходе 6 МПа
Масса Не более 1,45 кг

Устройство гидрораспределителей ВЕ 6

  • корпус
  • электромагнит (один или два)
  • каналы, с помощью которых подключаются гидролини
  • золотник
  • возвратные пружины



Работа гидрораспределителя ВЕ 6 574Е

Смещение золотника его в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.

Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.

Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом.

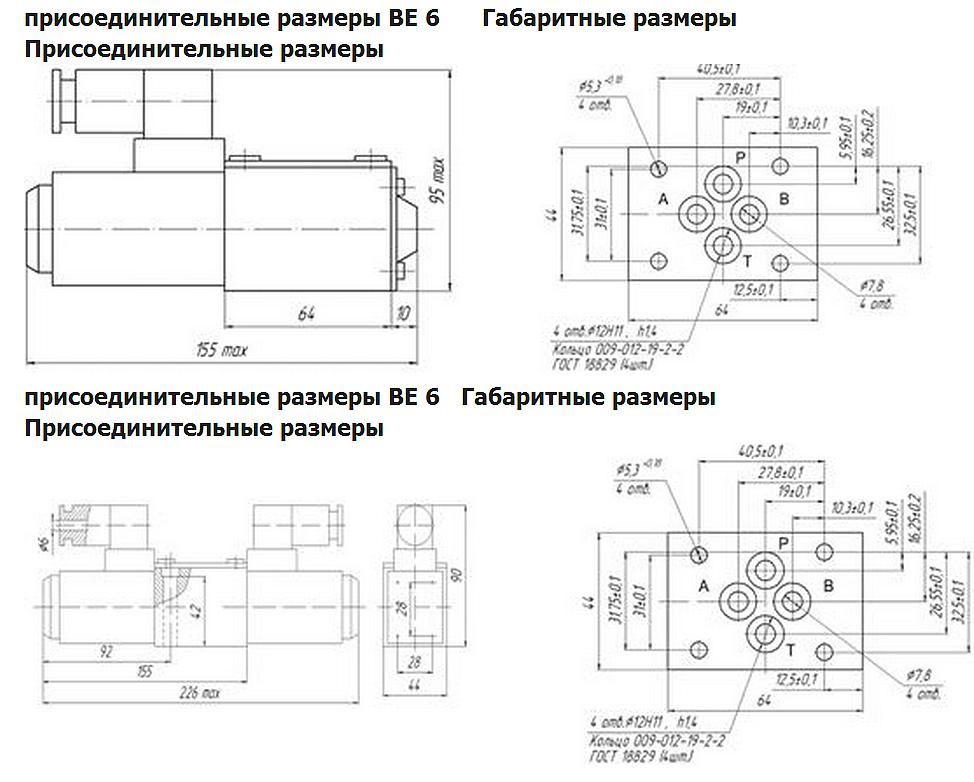

Указанные на рисунках присоединительные размеры данных распределителей потока рабочей жидкости соответствуют общепринятым в отечественной и мировой практике для условных проходов

6мм

ВЕ6 574А 220В, ВЕ6 574Е 220В, ВЕ6 574 220В, ВЕ6 573 220В, ВЕ6 64 220В, ВЕ6 64А 220В, ВЕ6 34 220В, ВЕ6 44 220В, ВЕ6 14 220В, ВЕ6 24 220В, ВЕ6 574 ОФ 220В;

10мм

ВЕ 10 24 В220В, ВЕ 10 34 220В, ВЕ10 44 220В, ВЕ10 574 220В, ВЕ10 574А 220В, ВЕ 10 574 ОФ В220, ВЕ10 573 220В, ВЕ10 14 220В, ВЕ10 64 220В, ВЕ10 74 220В, ВЕ10 84 220В, ВЕ10 94 220В, ВЕ10 65 Г24.



Подбор гидрораспределителя осуществляется БЕСПЛАТНО!

За консультацией обращайтесь через форму на сайте или по тел. +7 (351) 2002288.
