Применяются в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

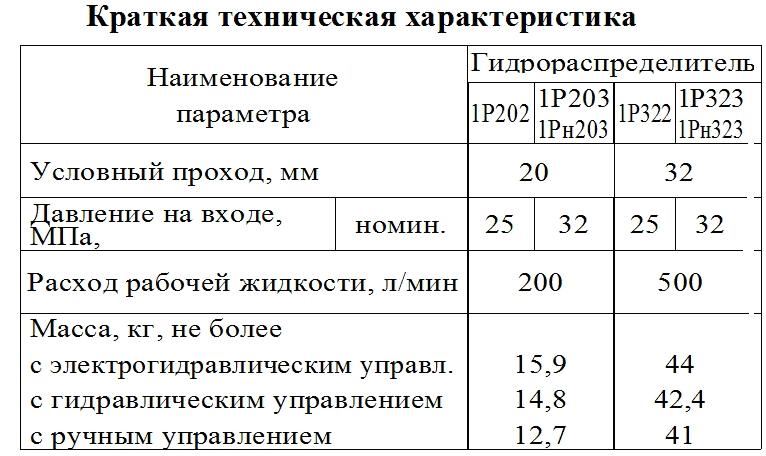

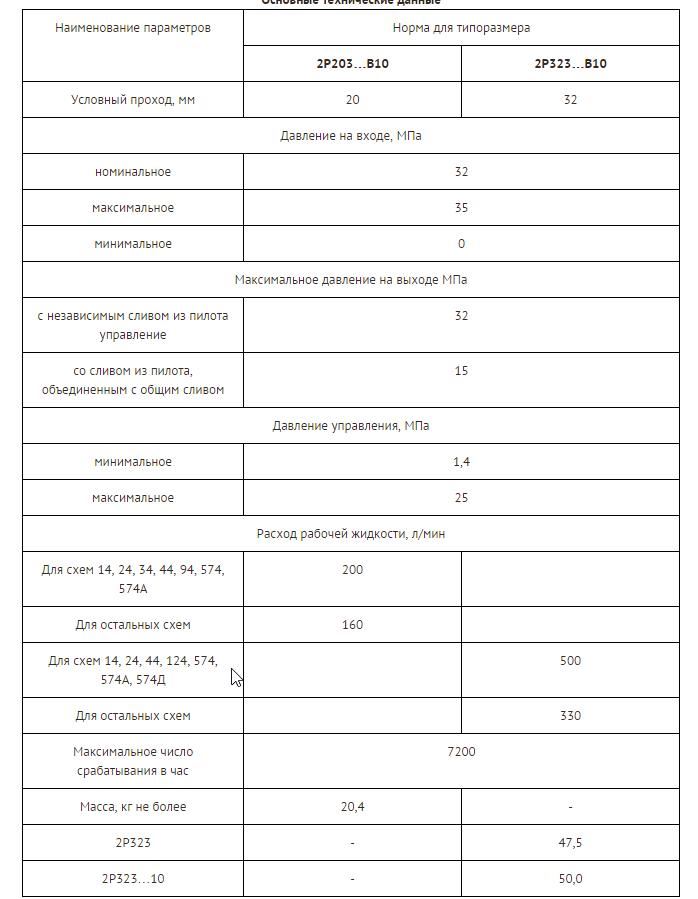

| Наименование характеристики | Значение |
| Условный проход | 20 мм |

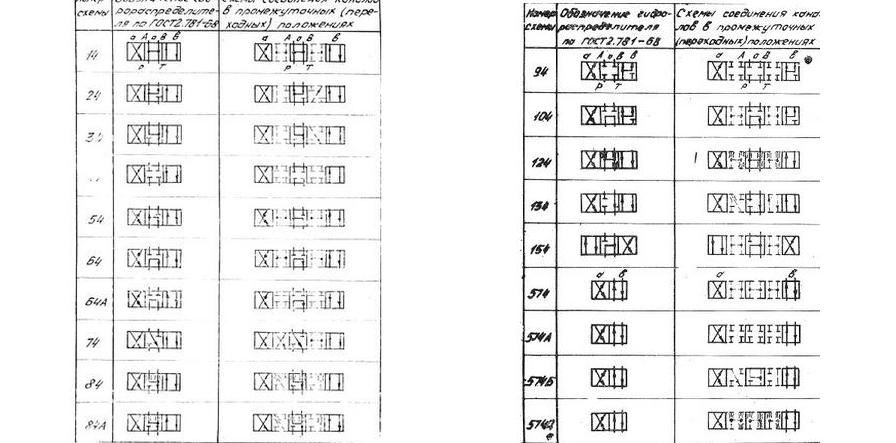

| Гидравлическая схема | 24 |
| Электромагнитный пилот Ду | 6мм с двумя электромагнитами |
| Количество электромагнитов | 2 |
| С электромагнитами | переменного тока напряжением 220В |
|
Возврат золотника |
Пружинный |
|
Подвод |
от независимого потока , слив независимый |
|
Расход рабочей жидкости ном. |
160-200 л/мин |
|
Давление на входе ном. |
32 МПа |
Строение и принцип работы гидрораспределителя 2Р203 АЛ1 24
Основные части
корпус
золотник
крышки
пружины
пилоты
В корпусе расположены 3 вида каналов:
для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Каналы выполнены методом литья.
|
Пружинный возврат золотника распределителя с электромагнитным управлением |
Гидравлический возврат золотника |
Способ установки золотника: фиксация золотника. Ручное управление |
|
2Р203 АЛ1 24 В220
|
|
РПГ 20/3 СММФ 574 - гидрораспределители непрямого действия стыкового монтажа.
Для уплотнения стыковой плоскости применяются кольца по ГОСТ 9833-73.
Пожалуйста, уточняйте цену у консультанта онлайн, по электронной почте: 82002288@mail.ru или по тел. + 7 (351) 200 22 88.
Продукция в наличии. Звоните!
Работоспособность гидрораспределителя 2Р203 АЛ1 24 В220 продлить?
Нужно всего лишь замену фильтров проводить своевременно, не допускать попадания в систему грязи и чужеродных предметов и, конечно же, "Своевременно менять износившиеся детали!"
